6款桌面級5軸3D打印機，售價可高達數百萬元
時間：2020-03-05 10:35 來源：南極熊 作者：中國3D打印網 閱讀：次
傳統的FDM 3D打印機有很多種結構，其中最受歡迎的是笛卡爾和三角洲。 雖然這些打印機的運動系統各不相同，但是一個共同的特點是噴頭在X，Y和Z平面上線性移動，是一個三軸的結構。打印頭自下而上進行沉積，因此對于一些懸空的結構，通常需要打印支撐結構。
如果為FDM 3D打印機添加額外的移動軸，可以創建出復雜的幾何形狀，而不會影響表面質量，也不需要添加額外的支撐。 長期以來，傳統的制造行業已經用CNC銑床的5軸系統完成了類似的工作。
那么這兩個額外的軸是怎么實現的呢，答案就是增加旋轉軸，三個旋轉軸分別標記為A，B和C，它們分別繞X，Y和Z軸旋轉。 下圖顯示了所有三個線性軸以及三個旋轉軸。
5軸機床除線性軸外，通常還使用軸A和B。 目前，六軸機床并不是很常見，因?yàn)榈诹S實際上帶來的優勢很少（與機床復雜性有關）。

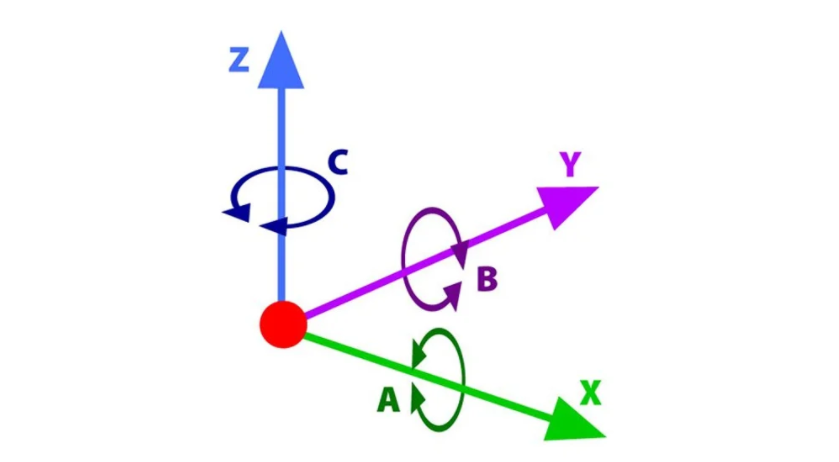

具有線性和旋轉軸的直角坐標系（來源：WinnMachine）
3D打印中的五軸
對于3D打印機，增加兩個額外的軸不僅可以完全消除支撐結構，而且還可以獲得更高質量的表面光潔度，更大的設計靈活性和更大的零件強度。通過從不同方向進行打印，與僅在Z方向上簡單堆疊圖層相比，零件可以變得更加堅固。
盡管此解決方案似乎可以解決當前3D打印機的許多問題，但5軸3D打印并非沒有其自身的問題。首先，機器動力學比3軸3D打印要復雜得多。而且，切片過程也會變得更加復雜，意味著刀具路徑必須在更復雜的CAM軟件中手動計算，例如在3D打印非平面表面的情況下尤其如此。
目前，市場上或仍在開發中的大多數機器都是混合系統。換句話說，它們是具有可變刀頭的通用CNC系統，可實現多種功能。
下面深入研究一些我們認為最有趣的機器和項目，這些機器和項目使用五個（甚至六個）軸進行增材制造。
5軸3D打印機：最新進展
5AxisMaker

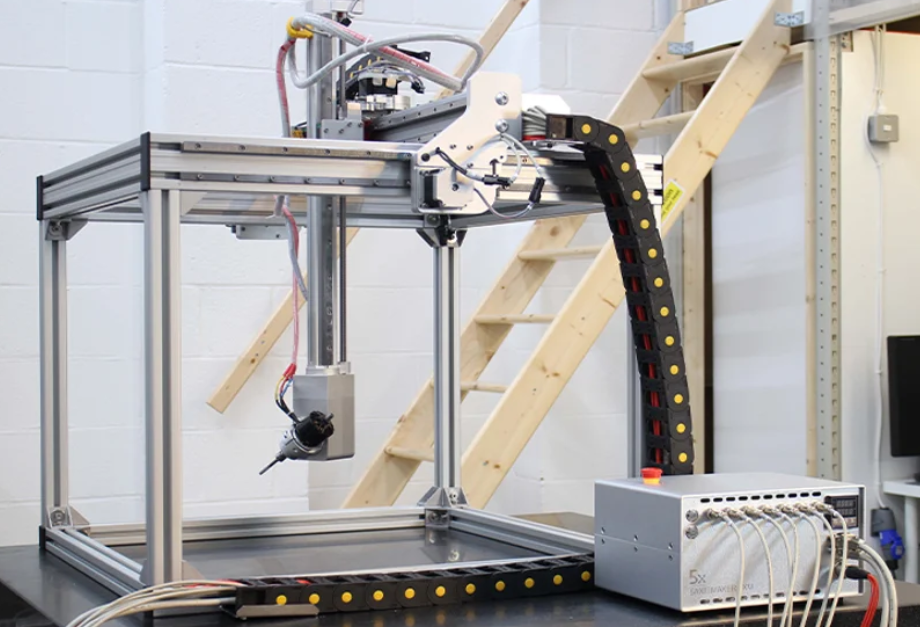

5AxisMaker 5xm400（來源：5AxisMaker）
5AxisMaker是一種桌面制造系統，它使用多個工具頭，其中包括一個用于3D打印的工具頭。該項目于2014年在Kickstarter上眾籌，并承諾了多種功能，包括CNC銑床，剪線鉗，噴水器，甚至是測頭。
在撰寫本文時，這家英國公司提供了四種不同的模型，這些模型的構建大小各不相同。所有型號均包括15,000 RPM CNC銑削主軸和帶有0.6毫米噴嘴的3D打印擠出機頭。請注意，5AxisMaker沒有加熱床，因此您在使用一些材料方面會受到一定的限制。
使用最便宜的型號，5xm400的價格約為6,530美元（5,000英鎊），這可能是市場上最經濟的5軸打印機。盡管可能大多數制造商和發燒友都無法承受，但是對于復雜的5軸系統而言，這筆錢并不多。每種型號均可通過在線商店在全球范圍內購買。
整體尺寸（5xm400）：790 x 580 x 800毫米
構建體積（5xm400）：400 x 400 x 400毫米
機械分辨率：36微米（X，Y，Z軸）
標準噴嘴尺寸：0.6毫米
Ethereal Halo

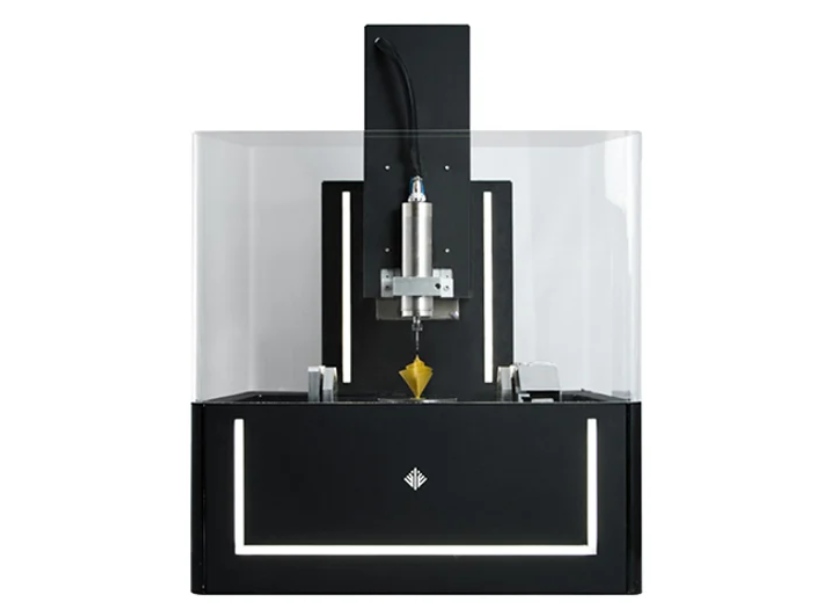

Ethereal Halo
Ethereal Machines是一家位于印度的3D打印機制造商。，最近因其旗艦產品5軸3D打印機CNC混合設備Ethereal Halo而備受關注。 實際上，他們?cè)?018年被授予CES“最佳創新”獎。
Halo確實是一臺混合機器，它允許3D打印和CNC銑削在同一零件上一起工作。 底板和刀頭均沿標準X軸，Y軸和Z軸移動，而床身中的額外旋轉提供了兩個附加軸。 它可以生產ABS，PLA，PVA，PC，NYLON，PETG等材料的零件。
該公司聲稱Halo是“世界上第一臺面向消費者的5軸CNC機床和3D打印機”，目前的價格約為25,000美元。
整體尺寸：1300 x 1300 x 1290毫米
構建體積：Ø150x 150 mm（5軸）
機械分辨率：60微米
標準噴嘴尺寸：0.4、0.8、1.0毫米
Q5D Technology CU500

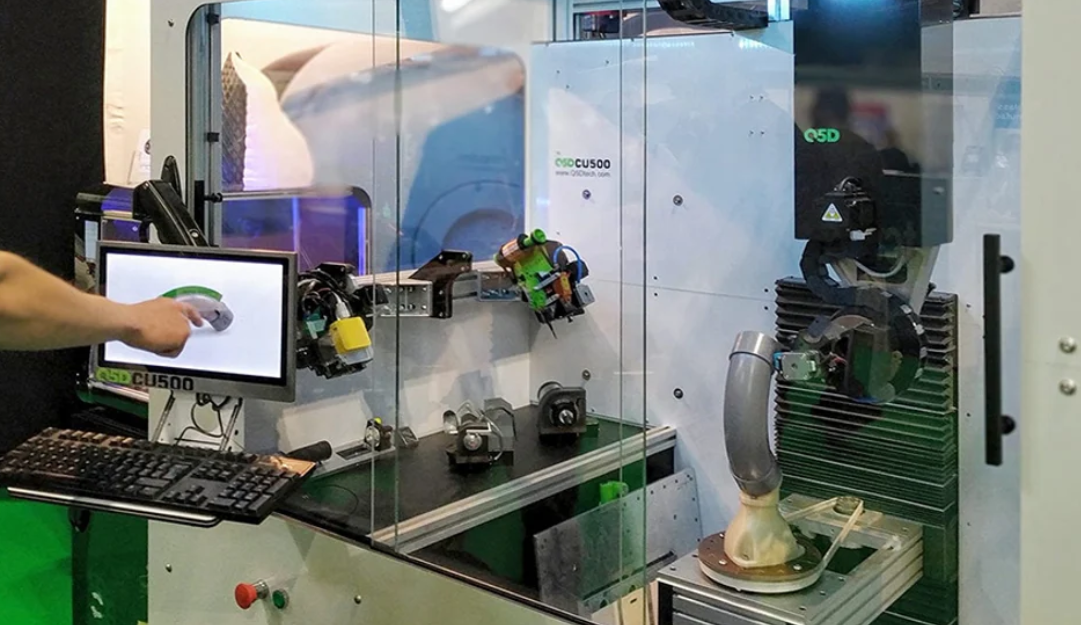

Q5D Technology的CU500 5軸系統（來源：Bondtech）
另一家英國公司Q5D Technology于2019年9月在伯明翰的TCT Show上展示了其5軸3D打印機。 Q5D是電子公司M-Solv與臺式3D打印機制造商CEL-UK的合資企業。
CU500 3D打印機是Q5D的第一款產品，據說僅在18個月內便秘密開發出來。這是一臺多功能工具機，可以選擇CNC銑削頭。
該打印機的獨特功能是可以在打印過程中使用電線分配器工具頭，將導線嵌入到最終模型中。而且，另一個工具頭可以擠出銅漿，然后將其作為導電電路。
CU500的每個單元都是定制的，可以滿足每個客戶的要求。這意味著每臺機器將包括不同的工具頭，甚至包括自定義的構建體積。因此，CU500的定價沒有確定，但最終將花費約245,000美元（200,000英鎊）。
Verashape Vshaper 5AX

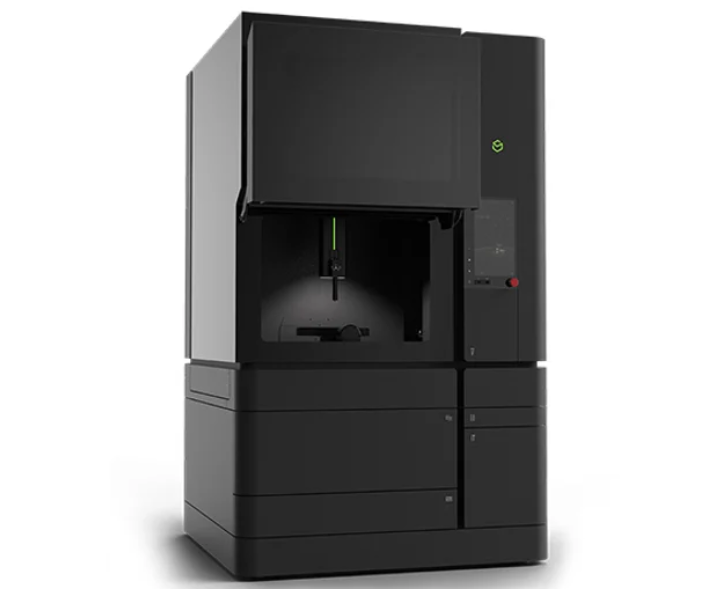

Vshaper 5AX（來源：Verashape）
波蘭3D打印機制造商Verashape也開始使用5軸系統。 該原型首次出現在Formnext 2017上，并與波蘭國家研究和發展中心聯合開發。 當時，這臺機器被稱為Vshaper 500，但尚未投入生產。 重新命名的機器Vshaper 5AX計劃于5月在華沙推出。
Vshaper 5AX在其5軸運動系統上還結合了不同的刀頭。 除了3D打印擠出機和用于精加工零件的CNC銑削頭之外，還有用于部件質量測試的測頭。
Vshaper 5AX的圓柱打印直徑為300毫米，高度為300毫米，價格可能約為560,000美元（500,000歐元）。
University of Oslo's Pentarod

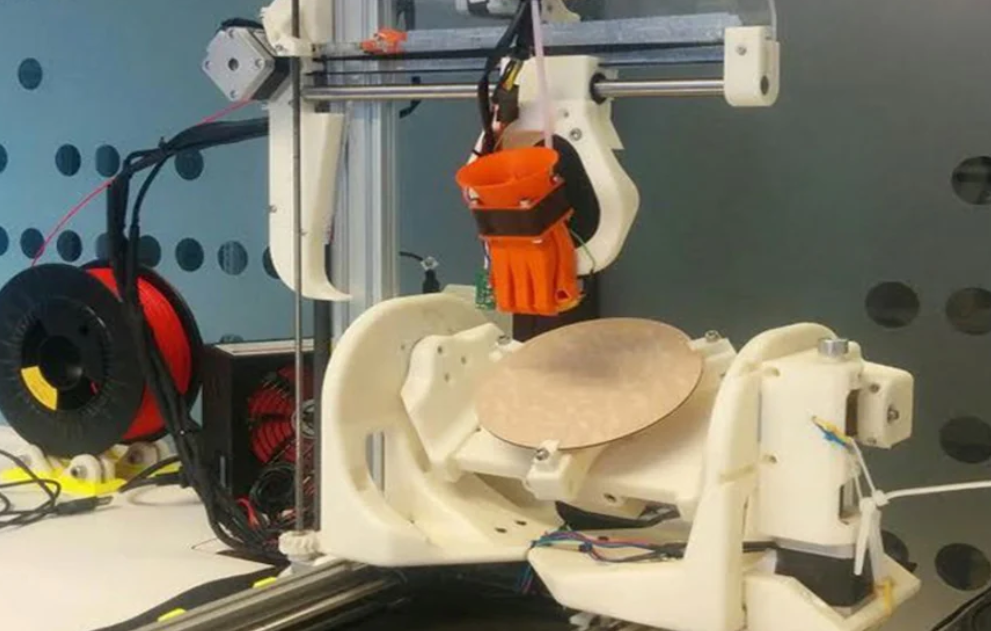

Pentarod 5軸3D打印機（來源：Geeky Gadgets）
2015年，奧斯陸大學的一位碩士生決定為其論文開發5軸3D打印機。 ØyvindKallevik Grutle經過僅3個星期的工作便提出了第一個版本，但還沒有完成……
第二個版本稱為Pentarod，它是一種改進的RepRap Ormerod，它使用Fanuc系統進行運動控制。
該項目是一個概念證明：Grutle希望驗證是否有可能在典型XY平面以外的平面上打印光滑的表面，并避免使用支撐結構。
由于該項目基于RepRap設計，因此Grutle計劃通過發布所有文件和構建說明來開源5軸打印機。 盡管這還沒有發生，但是可以下載其碩士論文以獲取有關開發過程的更多信息。
Oliver Tolar and Denis Herrmann's 6-Axis Delta

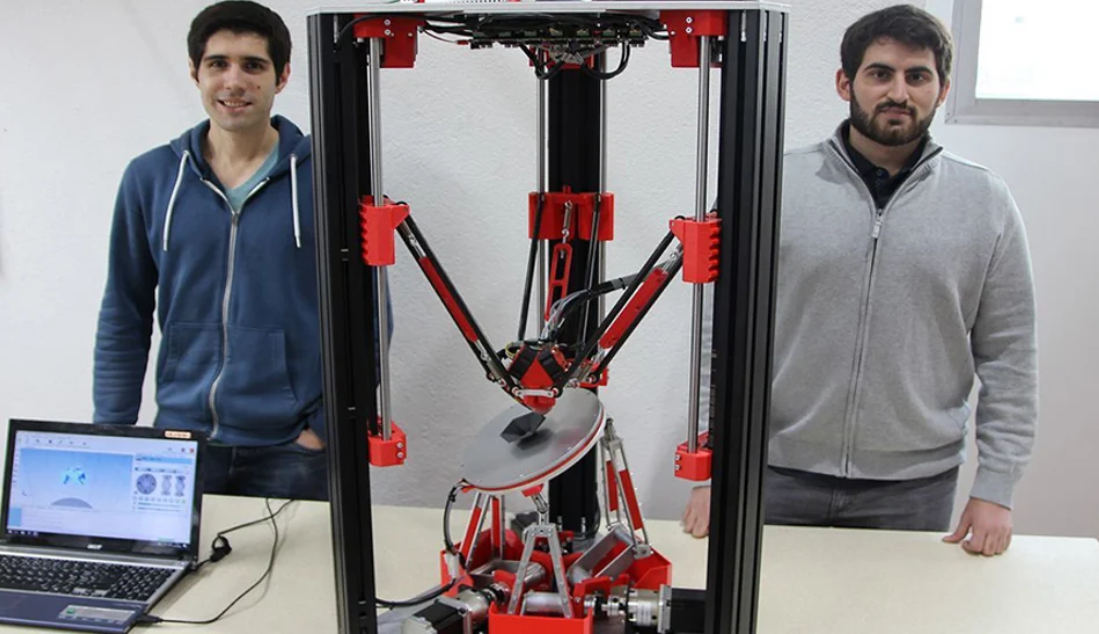

Oliver Tolar和Denis Herrmann的6軸3D打印機（來源：Heise Online）
2017年，來自蘇黎世應用科技大學的兩名學生Oliver Tolar和Denis Herrmann為6軸3D打印機開發了令人印象深刻的原型。 他們項目背后的主要思想是完全消除對支持結構的需求。
與文章中的其他機器不同，學生們修改了3D打印機，以使其構建板繞額外的三個軸旋轉。 打印床的移動與打印頭無關，這使打印床可以精確傾斜適當?shù)慕嵌纫韵魏螒掖沟奈矬w。
奧利弗（Oliver）和丹尼斯（Denis）還編寫了軟件，用于協調底板和打印頭之間的各種運動。 這確實是一個了不起的成就，并且在撰寫本文時，該機器仍在大學中展出。
編譯自：all3dp
