骨組織工程中，骨誘導(dǎo)性支架的關(guān)鍵結(jié)構(gòu)因素和參數(shù)尚未明確，孔隙結(jié)構(gòu)的復(fù)雜性與多樣性導(dǎo)致其與骨誘導(dǎo)性的關(guān)系模糊，缺乏支架結(jié)構(gòu)設(shè)計(jì)的指導(dǎo)方針和數(shù)據(jù)支持，制約了高性能骨再生材料的發(fā)展。來(lái)自四川大學(xué)張興棟院士/朱向東研究員團(tuán)隊(duì)利用DLP 3D打印技術(shù)制備了包含24種不同孔隙結(jié)構(gòu)（三角形、菱形、方形、多面體，孔隙率50%~75%）的磷酸鈣（CaP）陶瓷支架，結(jié)合高通量篩選、體外（BMSCs共培養(yǎng)）和體內(nèi)（比格犬肌肉植入）評(píng)價(jià)，以及機(jī)器學(xué)習(xí)（XGBoost模型）和非線性擬合，系統(tǒng)探究了支架結(jié)構(gòu)參數(shù)與骨誘導(dǎo)性的復(fù)雜關(guān)系。
      研究發(fā)現(xiàn)孔隙率和比表面積（SSA）是影響骨再生能力的主要因素，孔隙幾何形狀影響可忽略，確定了SSA為10.49~10.69 mm²·mm⁻³、滲透率為3.74×10⁻⁹ m²的多孔結(jié)構(gòu)（對(duì)應(yīng)孔隙率約65%~70%）為最優(yōu)參數(shù)，并建立了數(shù)據(jù)驅(qū)動(dòng)的高通量篩選方法和骨誘導(dǎo)性結(jié)構(gòu)參數(shù)基準(zhǔn)。相關(guān)工作以“Optimal structural characteristics of osteoinductivity in bioceramics derived from a novel high-throughput screening plus machine learning approach”為題發(fā)表在《Biomaterials》上。論文第一作者為四川大學(xué)生物醫(yī)學(xué)工程學(xué)院/國(guó)家生物醫(yī)學(xué)材料工程技術(shù)研究中心的博士研究生劉蕓伊，四川大學(xué)材料基因工程研究中心/國(guó)家生物醫(yī)學(xué)材料工程技術(shù)研究中心/生物醫(yī)學(xué)工程學(xué)院的朱向東研究員、王科鋒副研究員和李向鋒副研究員為該論文的共同通訊作者。


研究?jī)?nèi)容

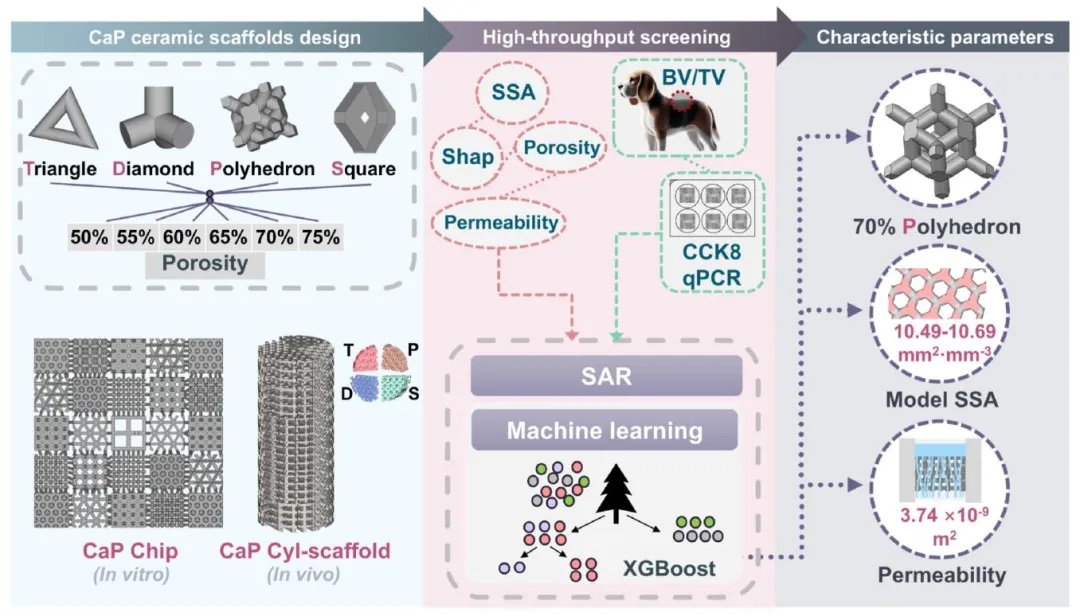

1. 基于DLP的3D打印CaP芯片/圓柱狀支架設(shè)計(jì)示意圖，通過(guò)3D建模結(jié)合DLP 3D打印技術(shù)，制備了包含三角形、菱形、方形、多面體4種孔幾何形狀且孔隙率為50%-75%的24種CaP陶瓷支架（CaP Chip用于體外實(shí)驗(yàn)，CaP Cyl-scaffold用于體內(nèi)實(shí)驗(yàn)），并通過(guò)高通量篩選結(jié)合機(jī)器學(xué)習(xí)分析結(jié)構(gòu)參數(shù)與骨誘導(dǎo)性的關(guān)系。結(jié)果表明，孔隙率和比表面積（SSA）是影響骨誘導(dǎo)性的關(guān)鍵因素，而孔幾何形狀影響較小。


2. 3D打印CaP芯片/圓柱狀支架的表征，通過(guò)掃描電子顯微鏡（SEM）、X射線衍射（XRD）、微CT等方法，分析了支架的微觀形貌、物相組成、孔隙率、比表面積（SSA）和滲透率。結(jié)果顯示，打印支架結(jié)構(gòu)完整，主要成分為β-TCP和HA，孔隙率與設(shè)計(jì)值一致，SSA隨孔隙率增加而增大，滲透率在不同孔結(jié)構(gòu)和孔隙率下呈現(xiàn)復(fù)雜變化規(guī)律。

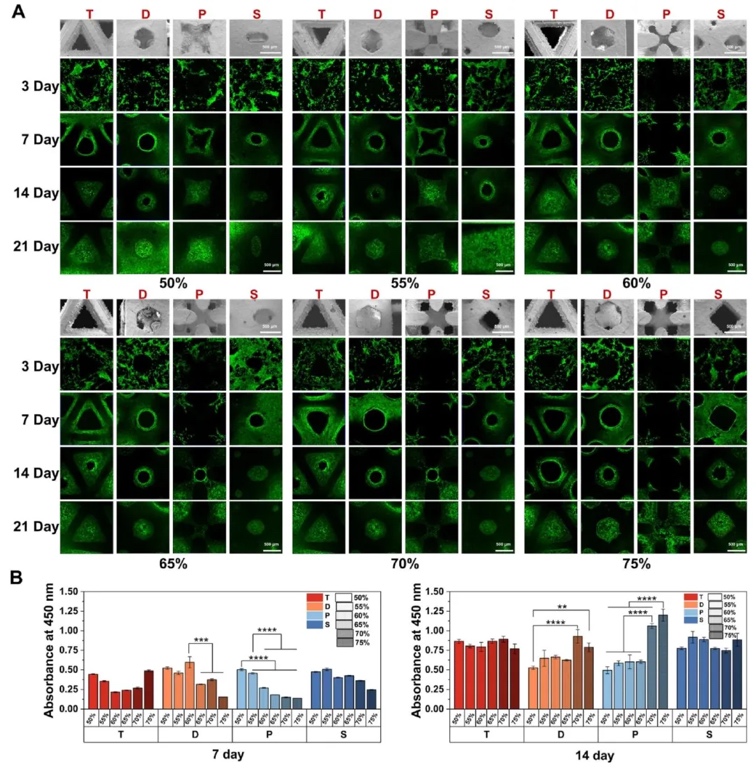

3. CaP芯片的體外評(píng)價(jià)，通過(guò)CCK-8檢測(cè)細(xì)胞增殖、FDA/PI染色觀察細(xì)胞死活、qRT-PCR分析成骨基因表達(dá)，評(píng)估了不同孔結(jié)構(gòu)和孔隙率的CaP Chip對(duì)BMSCs行為的影響。結(jié)果表明，60%-70%孔隙率的菱形和多面體結(jié)構(gòu)細(xì)胞增殖較好，14天培養(yǎng)時(shí)方形結(jié)構(gòu)的成骨基因（如Runx-2、ALP）表達(dá)顯著升高。


4. CaP圓柱狀支架的體內(nèi)評(píng)價(jià)，通過(guò)微CT三維重建和組織學(xué)染色（H&E），分析了支架植入比格犬背部肌肉180天后的新骨形成情況。結(jié)果顯示，65%-70%孔隙率的多面體和方形結(jié)構(gòu)新骨形成量較高，75%孔隙率結(jié)構(gòu)因降解嚴(yán)重導(dǎo)致骨組織較少，驗(yàn)證了孔隙率對(duì)體內(nèi)骨誘導(dǎo)性的關(guān)鍵作用。

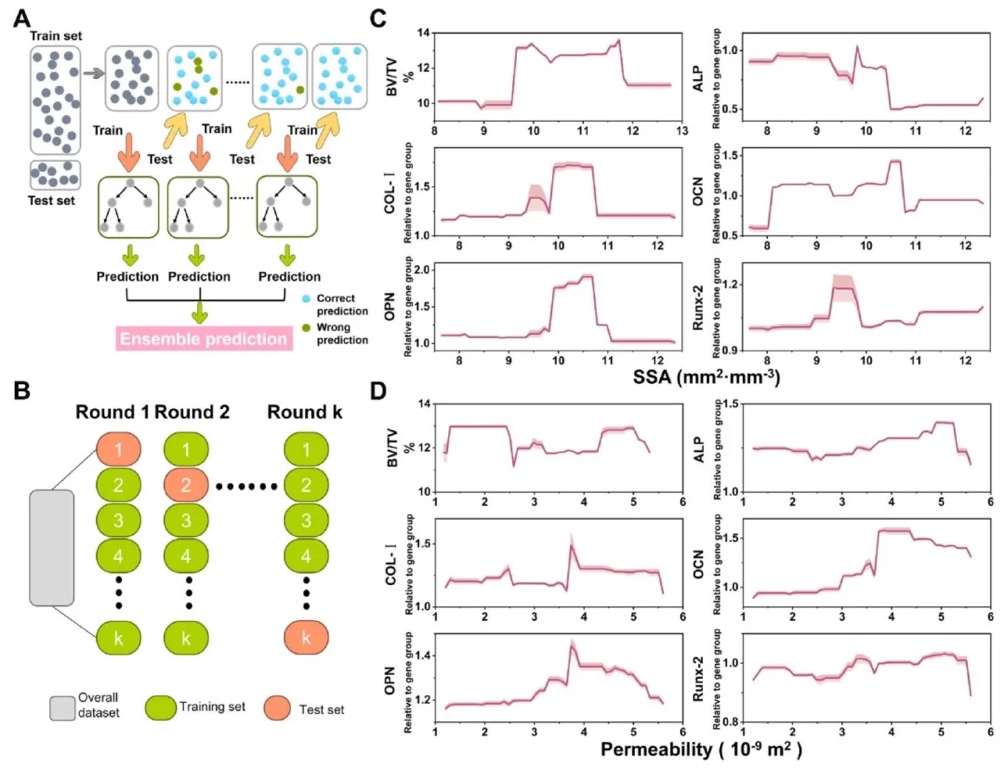

5. 結(jié)構(gòu)參數(shù)與骨誘導(dǎo)性的相關(guān)性分析及機(jī)器學(xué)習(xí)建模，通過(guò)Pearson相關(guān)系數(shù)（PCC）和XGBoost模型，分析了孔隙率、SSA、滲透率等參數(shù)與骨誘導(dǎo)性（BV/TV、成骨基因表達(dá)）的線性及非線性關(guān)系。結(jié)果表明，SSA與BV/TV呈先升后降的非線性關(guān)系，最優(yōu)SSA為10.49-10.69 mm²·mm⁻³，滲透率3.74×10⁻⁹ m²時(shí)成骨基因表達(dá)達(dá)峰值，XGBoost模型能有效擬合結(jié)構(gòu)-活性關(guān)系。


研究結(jié)論
      本研究通過(guò)DLP-3D打印技術(shù)制備了含24種孔結(jié)構(gòu)的磷酸鈣陶瓷支架，結(jié)合高通量篩選與機(jī)器學(xué)習(xí)，系統(tǒng)分析了結(jié)構(gòu)參數(shù)與骨誘導(dǎo)性的關(guān)系。結(jié)果表明，骨再生能力主要受孔隙率和比表面積（SSA）影響，孔幾何形狀影響可忽略。最優(yōu)結(jié)構(gòu)參數(shù)為SSA 10.49-10.69 mm²·mm⁻³、滲透率3.74×10⁻⁹ m²，對(duì)應(yīng)孔隙率約65%-70%，該結(jié)構(gòu)顯著促進(jìn)成骨分化與體內(nèi)新骨形成。非線性擬合顯示，SSA、滲透率與成骨基因表達(dá)存在特定相關(guān)性。本研究建立了數(shù)據(jù)驅(qū)動(dòng)的高通量篩選方法，提出了骨誘導(dǎo)性結(jié)構(gòu)的參數(shù)基準(zhǔn)，為骨誘導(dǎo)型支架的設(shè)計(jì)提供了關(guān)鍵見(jiàn)解，加速了骨再生生物材料的研發(fā)進(jìn)程。

文章來(lái)源：https://doi.org/10.1016/j.biomaterials.2025.123348

(責(zé)任編輯：admin)

• 科學(xué)家開(kāi)發(fā)3D打印天然纖維
• 基于3D打印高通量篩選結(jié)合
• 德國(guó)opdo公司推出AI光學(xué)設(shè)
• 用于3D生物打印的機(jī)械性能
• 高端超跑Pagani為何偏愛(ài)3D
• 通用推出凱迪拉克CELESTIQ

• ·科學(xué)家開(kāi)發(fā)3D打印天然纖維強(qiáng)化冰磚結(jié)構(gòu)
• ·基于3D打印高通量篩選結(jié)合機(jī)器學(xué)習(xí)探究
• ·德國(guó)opdo公司推出AI光學(xué)設(shè)計(jì)平臺(tái)：3D打
• ·用于3D生物打印的機(jī)械性能穩(wěn)健型非溶脹
• ·高端超跑Pagani為何偏愛(ài)3D打印？Conflu
• ·通用推出凱迪拉克CELESTIQ電動(dòng)汽車(chē)，搭
• ·麻省理工學(xué)院開(kāi)發(fā)雙波長(zhǎng)桶式光聚合方法
• ·GKN航空航天借助Creaform 3D掃描方案，
