什么是3D打印機擠出機,噴嘴和熱端?它們?nèi)绾喂ぷ鳎?/span>

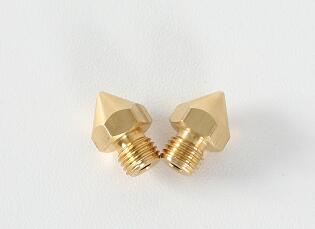

廣義上講,3D打印機擠出機將材料擠壓成FDM 3D打印機所需的形狀。它負責輸送和加熱物料。在狹義上,擠出機是部分遞送材料到加熱器片和流出噴嘴的。噴嘴是3D打印機的一部分,它以一定的直徑在連續的層中沉積熔融材料。熱的地方是冷的地方
材料熔化并出來,并在打印臺上移動以打印3D 對象。
許多初學者幾乎不知道什么是3D打印機的擠出機,噴嘴或熱端。他們通常將它們混合在一起。部分原因是它們在某些3D打印機中彼此靠近(可能不是)。
要了解它們,您需要了解3D打印機的工作原理。

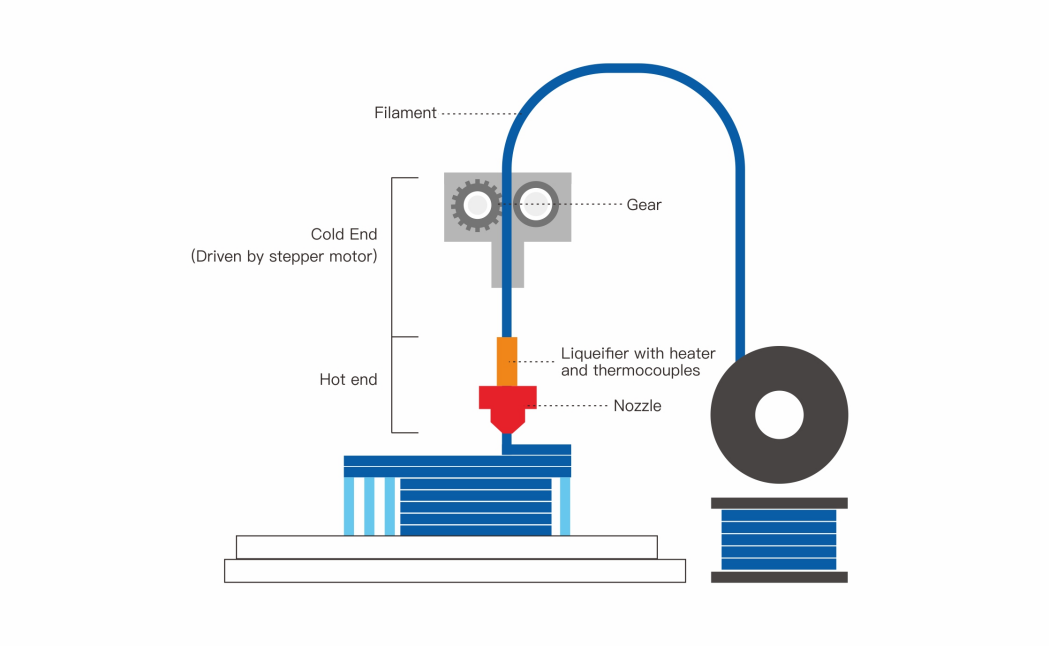

3D打印機正在逐層構建打印件。擠出機負責將細絲喂入加熱塊中,在此加熱絲熔化。然后,液態長絲從噴嘴孔中流出并凝固到指定位置。細絲從冷的部分過渡到加熱的部分。
因此,細絲以液體形式轉移的那些部分稱為熱端。狹義的擠出機可提供牽引力和驅動力。噴嘴是長絲伸出的門。
換而言之,擠出機是提供力以將細絲拉入熱端并從噴嘴中抽出的力的一部分,而冷端的一部分。在以下文章中,所有擠出機均指狹窄的定義。
3D打印機擠出機構

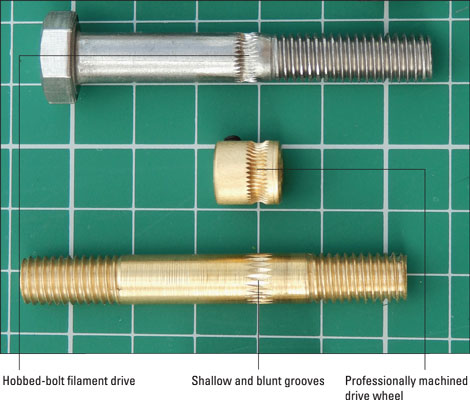

3D打印機擠出機幾乎總是采用帶有凹齒的圓形螺栓或桿或齒輪的形式,該凹齒緊緊抓住塑料絲。

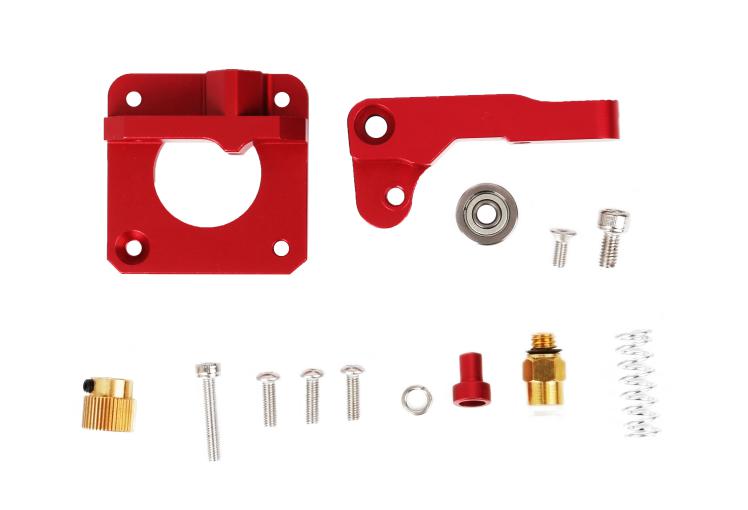

擠出機的組件

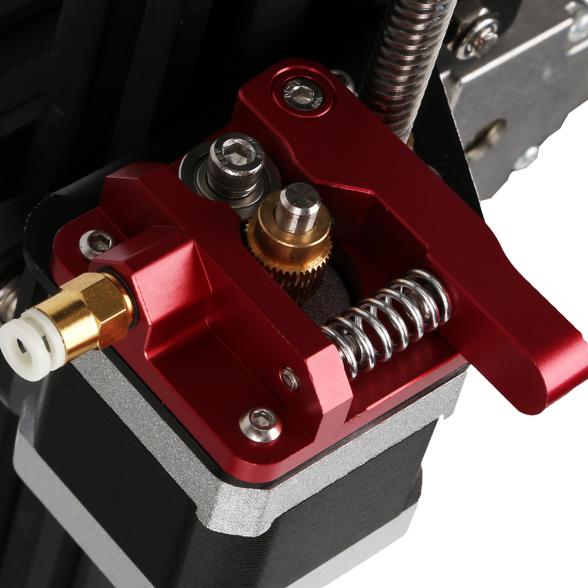

在圖3的中間,它是一個加工良好的驅動輪,通常為細絲提供抓地力。它安裝在步進電機的軸上。齒輪與其他零件一起由擠出機組成。(見圖4和5)
細絲被馬達驅動的桿和齒輪擠壓。僅僅擠壓就會給燈絲增加額外的力量。好的擠出機可以正確握住細絲。請勿剝?nèi)セ蜓心ゼ?xì)絲。擠出機故障會導致擠出不足和擠出過度。我們稍后再討論。
擠出機的不同類型-簡介和比較
擠出機具有許多類型的,其包括直接驅動擠出機中,擠出機鮑登,金屬的直接驅動擠出機等。它們一般可以通過被劃分到噴嘴相對距離,使用的材料和齒輪數。

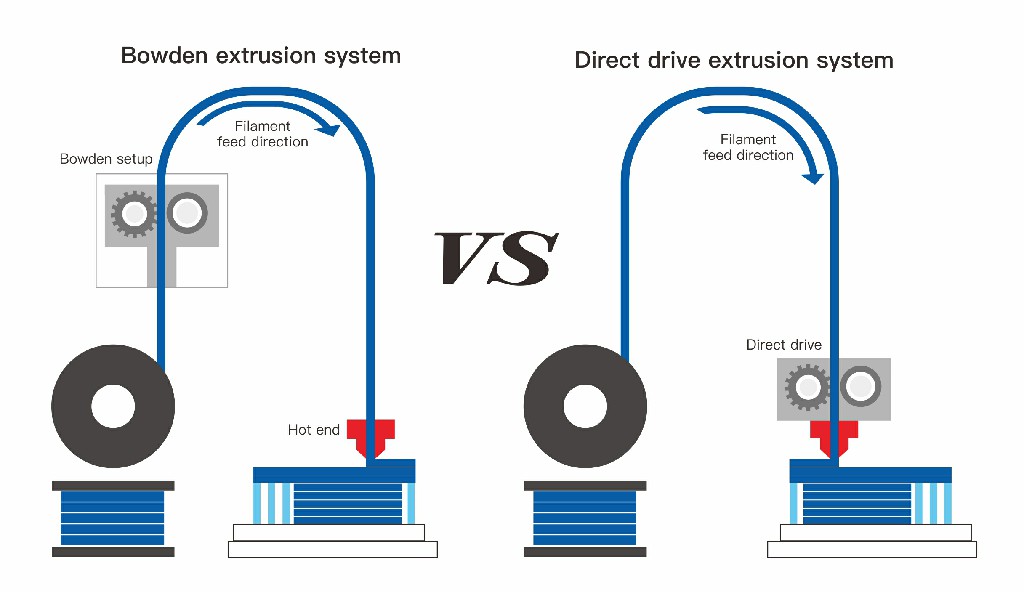

Direct drive vs Bowden
Direct驅動器擠出機緊鄰熱端。鮑登擠出機seprated從噴嘴和一個熱端聚四氟乙烯連接之間管中。
直接驅動擠出機的優點:
1.適合進行快速原型制作。
2.大控制上印刷柔性材料。
大多數3D打印機的直接擠出機都位于熱端旁邊。因此,3D打印機頭的重量更大。長絲是直接與管接觸,并獲得到熱端,在那里它熔化,并配備噴嘴出來。因此,小說較少和能源消耗。由于進入加熱塊的距離很短,擠出機中的電機可以保持對細絲的回縮力。對于柔性燈絲,這確實是一個好點。鮑登(Bowden)裝置將細絲擠壓并通過一根管子將其夾持在噴嘴中。如果有一根長管連接擠出機和熱端,則由于其柔韌性,柔性材料將無法被擠壓到熱端中。即使我們在擠出機中增加更多的擠壓力,也很難達到熱端。
直接驅動的另一個優點是它們可以更快地打印材料,因此適用于直徑3mm的大直徑燈絲。這也與最后一點相同。它提供的力量恰到好處。對于直徑為3mm的燈絲,其直徑大于1.5mm。燈絲上的向下壓力更大,可以使小說更牢固,從而使其打印速度更快。(力的平衡條件)。通常,直接驅動式擠出機比Bowden裝置更抓地力。它可以更好地推動柔性細絲。
每個硬幣都有兩個面。由于直接驅動擠出機安裝在熱端,因此打印頭上的重量更大。他們的體重可以達到8磅。多余的重量會在打印過程中產生更大的動量。更改其路徑時,這會使打印機頭振動。
溫馨提示: “動量等于質量乘以速度,您需要獲得動量小所以,你應該在中速打印,或打印將不可避免地得到一些線條和跳過零件時,打印頭改變其路徑。”
這也可以3D打印機頭的慣性很大,這在Bowden設置中會出現,這不是擠出問題。
Bowden擠出機的優點:
1.適合高精度打印
2.更改打印路徑時無線條或跳過的步驟
3.非常適合硬質材料
除了三合一模塊化機器CP-01(CNC加工,激光雕刻和3D打印)。這是由于擠出機從熱端和解耦更精確的聚四氟乙烯管。這是輕量級的。它使在擠出機中的變化方向相對高速,而無需擔心改變打印質量。但是它不能打印柔性材料。它可能會打印。但是您必須過度掌握擠出機的齒輪。它可以導致下擠出問題在短期和原因卡住熱端和噴嘴。如果你碰巧遇到這些問題,檢查下擠壓會話下面得到它固定。
解決方法:
直接驅動更接近熱端而鮑登設置遠離it.Direct驅動器可以更好更快比鮑登擠出機處理柔性材料。但是Bowden擠出機可以更精確,更快速地打印硬質材料。設置有重量,幾乎沒有線條打印更小,跳過步驟問題。(而且這不是一個擠壓的問題。如果有,它的打印速度過快或打印頭太重了。)這也是為什么直接驅動是如此受歡迎。它輕巧耐用。
按材料分
擠出機可分為半塑料和全金屬一個。大多數3D打印機擠出機是半金屬半塑料。它們由ABS或PLA制成,可以進行3D打印。
提示:在情況下,擠出機齒輪被破壞,可以打印與在3D預先印刷網站塑料長絲和STL一個新的齒輪。因此,當擠出機的齒輪損壞時,您可以更換備用齒輪。金屬擠出機是更耐用,但塑料之一是便宜。”
通過齒輪數劃分
它們通常具有被安裝在機動齒輪的燈絲的軸上的至少一個齒輪。這也是出現擠出不足的問題之一。由于齒輪太緊,會在凹形邊緣上施加很大的力。這些邊緣將細絲刮倒,導致熱端堵塞和擠出。
設計雙齒輪擠出機來解決這個問題。兩個齒輪傳遞細絲對稱。燈絲不會在兩個齒輪上滑動,而是被齒推動。它有效避免了擠出不足的問題。
注:雙重?cái)D壓VS雙齒輪擠出
這是兩個不同的概念。雙重?cái)D壓裝置的3D打印機可以處理兩種類型的細絲,這是偉大的雙色或神圣的打印打印。它可以使用可分辨的燈絲進行打印,并且無需移動道具即可實現復雜的幾何形狀。
結論
知道什么擠出機和機械落后之后,我們知道一個良好的擠出交手但切勿剝?nèi)セ蜓心ゼ?xì)絲。夾緊齒輪太緊會導致擠壓不足。有時打印速度太快或使用直接驅動器會導致打印中出現線條和跳過的步驟。金屬雙齒輪擠出機比單齒輪半塑料擠出機更好,更耐用。Bowden擠出機可快速,快速地打印硬絲。直接驅動適合于撓性燈絲,如果打印質量不是必須的,則可以更快地打印,尤其是對于快速成型。
