大家平時在使用CAD繪圖的時候，偶爾會遇到線寬問題，通常需要用到粗細不一的線段，小編根據個人實踐經驗教大家如何設置和顯示線寬。以下是具體步驟，希望對有需要的朋友有幫助。

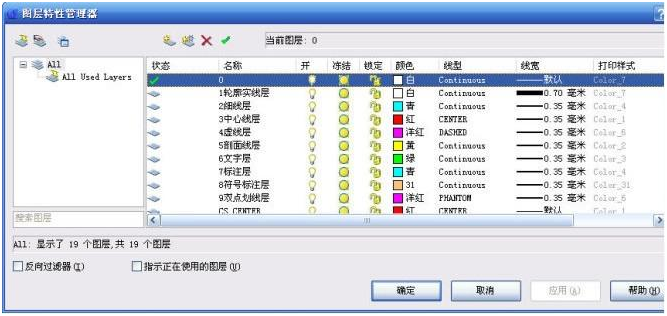

第一步：打開圖層特性管理器，如下圖所示：

第二步：選擇要進行加粗的線型圖層，點進線寬欄。

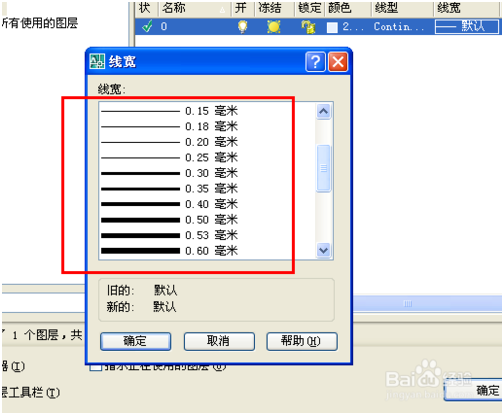

第三步：根據需要設置線的寬度，選擇后點擊確定，線寬設置完成，如下圖所示。

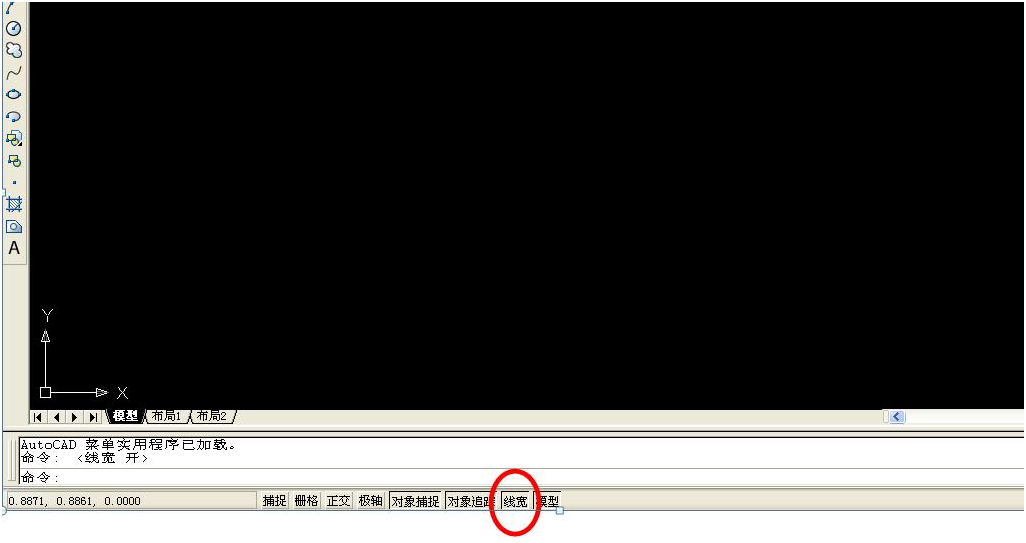

第四步：也是最重要的一步。在返回主界面后，打開命令欄下方的線寬按鈕，這樣就可以把設置的線寬顯示出來了，如下圖所示。
