CAD中繪制機械圖的步驟
我們在CAD中繪制我們的機械圖的時候，有一定的步驟，按照步驟繪制能夠幫助我們養成良好的繪圖習慣和流暢使用我們的CAD，下面我們就說說如何繪制。

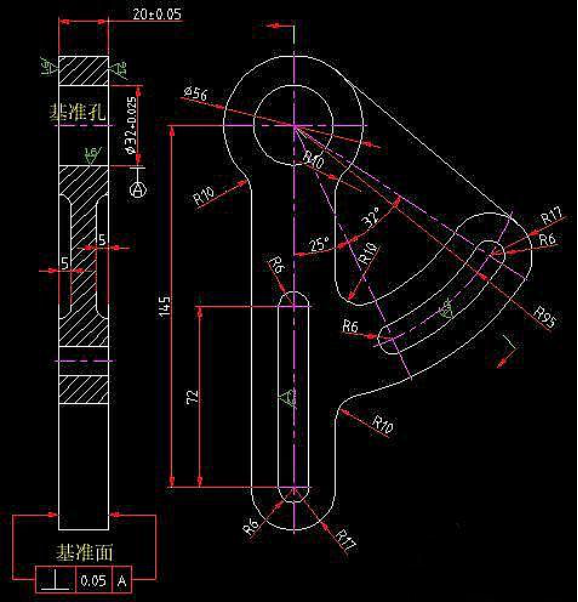

分析零件結構：我的經驗：將零件擺放最平穩的面作為基面；中心線、對稱線作為基線；按裝配關系繪圖；零件在圖中的表現，應線條少、規則，千萬不可隨意擺放；盡量以最少的圖來表現一個零件。圖1所示零件，Φ32孔是主要的安裝基孔，裝配于一個軸上；它的一個端面是安裝基面，依靠這個基面是保證零件裝配到軸上的指定位置。所以，繪圖時，首先繪Φ32的中心線（圖2）及基面所在線（圖8），其余各部尺寸都是通過這些中心線、基線偏移而成。
作圖：

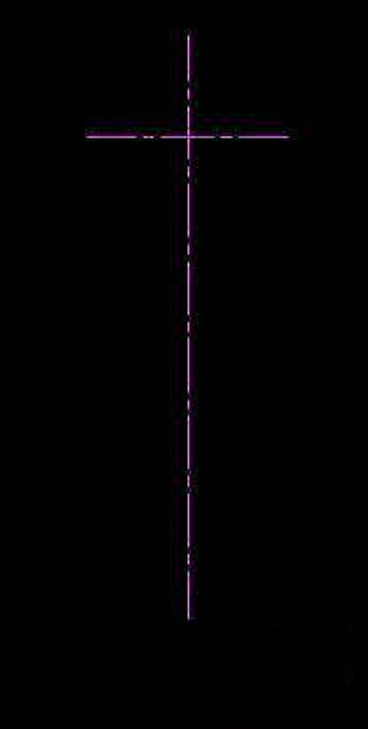

繪圖時最常用的一個工具“直線”。首先繪Φ32的中心十字線（圖2），打開CAD軟件，（第一次打開時，在對話框中簡單設置一下單位“毫米”等），在“模型”窗口中，采用直線工具，在“正交”狀態繪兩條十字線。簡單吧，你會用“直線”啦，請不要顧及設置線型、線寬、中心點位置或輸入英文命令或尺寸長短等，新手沒有必須做到很完善，當你練習了10個（虛詞）零件圖后，你就逐漸地意識到一些必要的設置。

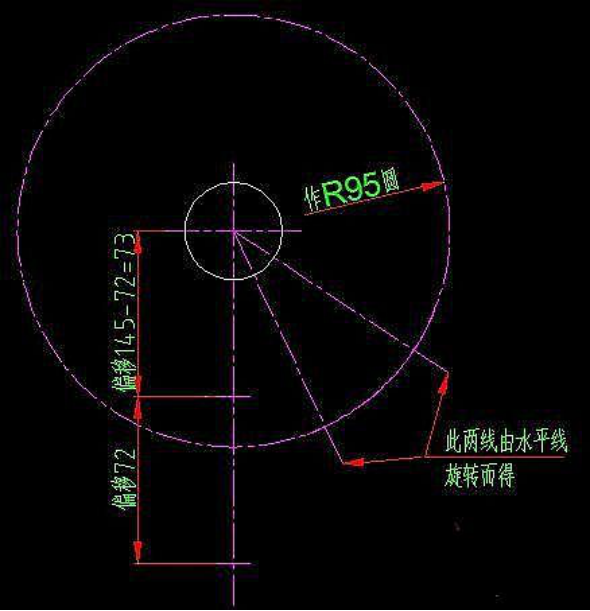

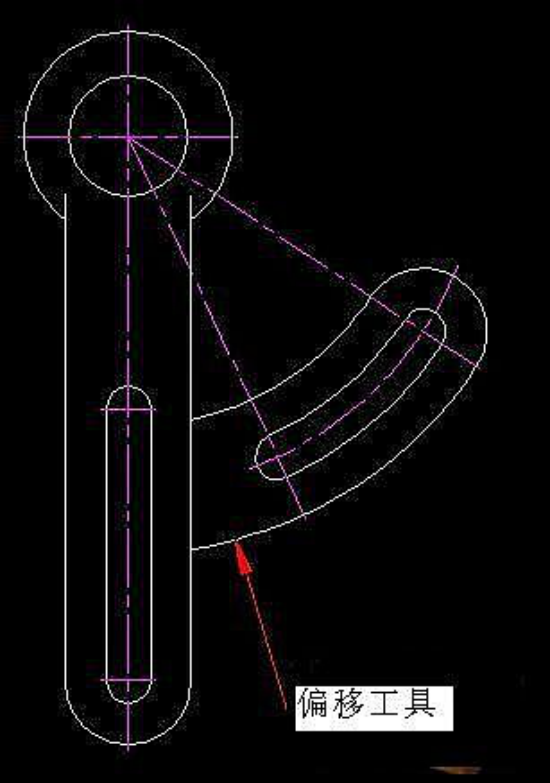

“圓”、“偏移”、“旋轉”工具。首先作出Φ32圓，然后點擊“偏移”工具/在命令行中輸入尺寸/點需要偏移的線（注意要偏移的方向，自己試試就明白），完成圖3中的各基線（基線可以定位一此形狀所在位置）；畫兩水平線，旋轉得圖中兩斜線。

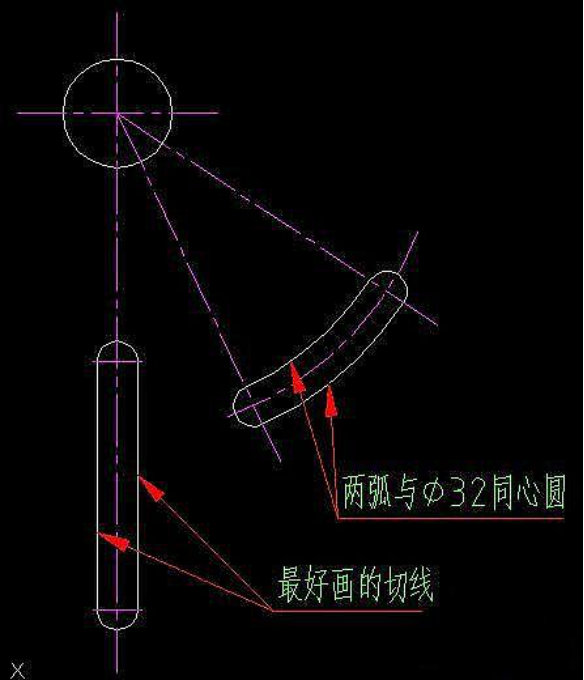

“圓”及“修剪”、“直線”工具。因為此零件所涉及的圓或圓弧較多。在B步中基線所確立的中心位置，按尺寸畫圓。同心圓繪制采用“偏移”工具較方便；用直線（切線）連接各圓；修剪多余的線頭。（圖4）、（圖5）。一般情況下，用過“偏移”工具后，總有“修剪”或“延伸”工具緊隨其后作處理以使圖面清爽，這個過程中可能穿插一些“直線”、“圓”等繪圖工具
