CAD中，有時會發現有些圖層難以刪除，那么如何才能把這些無用的圖層關閉呢？

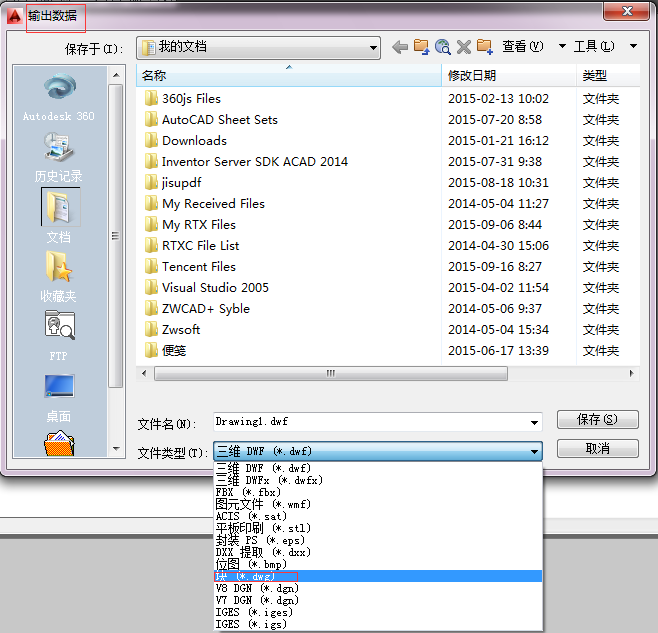

1 首先選好需要留下的圖形，然后在“文件”那里，選擇“輸出”，再在文件類型里找到“塊”保存，這些圖形如果沒有指定層，便不會被保存在新的塊中。

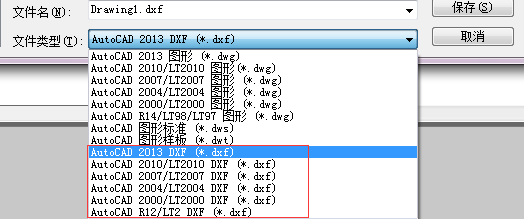

2 還有就是可以先把要?jiǎng)h的層關閉，留下所需圖形，點擊“文件，”然后另存為···，在文件類型中找到*dxf的格式。

3 在對話框右上角點擊“工具”，進入“選項”點取DXF選項，然后在“選擇對象”前面打勾，點完“確定”再“保存”就可以了。最后退出再打開，會發現頑固圖層都被刪掉了。
