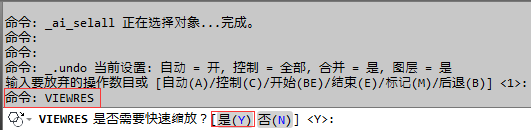

將CAD的圖形插入到word文檔里，圓形有時會變成正多邊形，這是怎么回事？ 1 首先在命令行鍵入“VIEWRES”，回車，然后再選擇快速縮放：“是”，如圖所示：

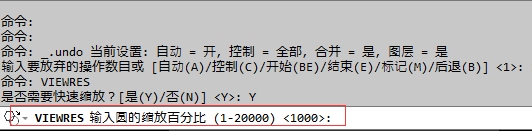

2 點擊“是”后，命令提示要求輸入“圓的縮放百分比”，這時要把它設置得大一些，才能改變圖形的質量。

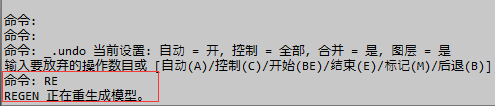

3按照上述方法，當CAD的圓形變成了正多邊形后，可以通過修改圓的縮放百分比來避免圖形發生變化。還有一種方法便是先在CAD中放大視圖，然后輸入RE這個重生命令再刷新就可以了。

(責任編輯：admin)
