2. 三維坐標系實例——三維坐標系、長方體、倒角、刪除面

CAD的坐標系統是三維笛卡兒直角坐標系，分為世界坐標系（WCS）和用戶坐標系（UCS）。圖11-4表示的是兩種坐標系下的圖標。

圖中“X”或“Y”的剪頭方向表示當前坐標軸X軸或Y軸的正方向，Z軸正方向用右手定則判定。

世界坐標系

表示坐標系的圖標

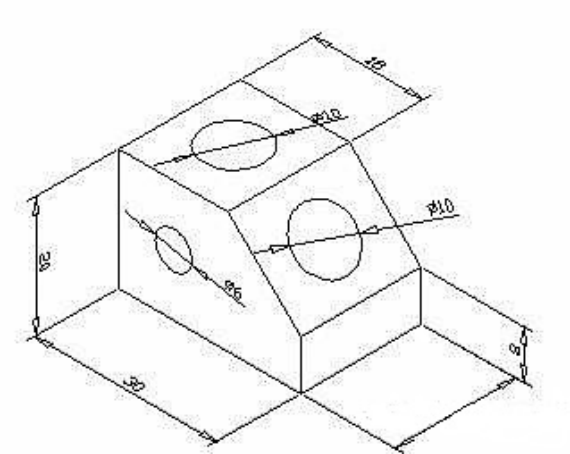

缺省狀態時，CAD的坐標系是世界坐標系。世界坐標系是唯一的，固定不變的，對于二維繪圖，在大多數情況下，世界坐標系就能滿足作圖需要，但若是創建三維模型，就不太方便了，因為用戶常常要在不同平面或是沿某個方向繪制結構。如繪制圖所示的圖形，在世界坐標系下是不能完成的。此時需要以繪圖的平面為XY坐標平面，創建新的坐標系，然后再調用繪圖命令繪制圖形。

用戶坐標系

(責任編輯：admin)
