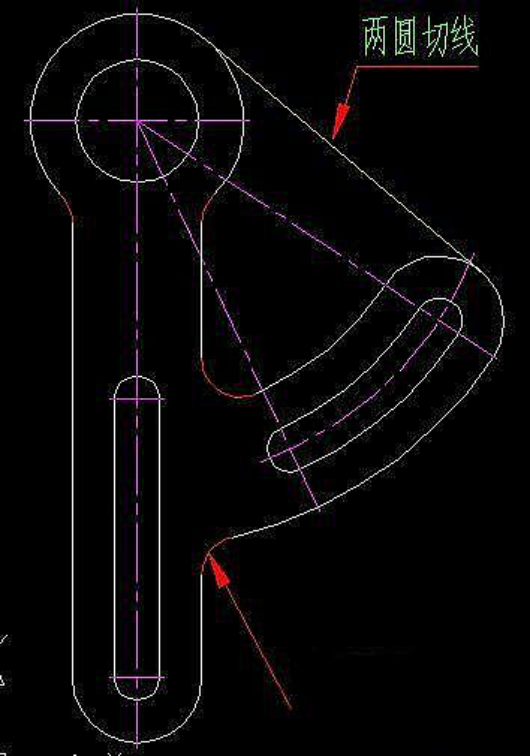

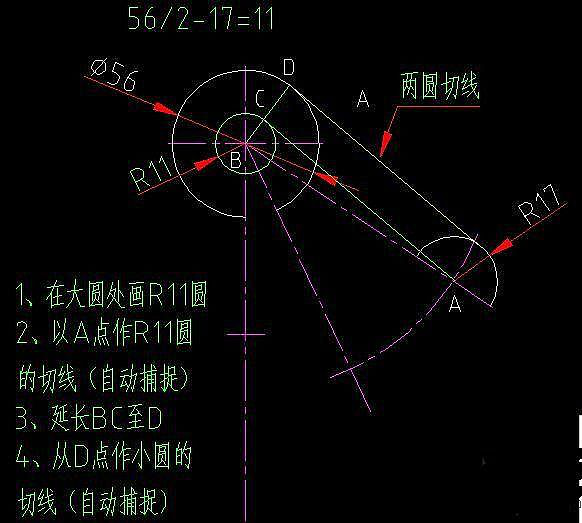

作兩圓切線及“倒圓角”（圖6）�！暗箞A角”工具實際上是圓的作法中的一種“相切、相切、半徑”-----繪圖/圓/相切、相切、半徑。哈，這個工具是不是重復了呢？作兩圓的切線方法（見圖7）。

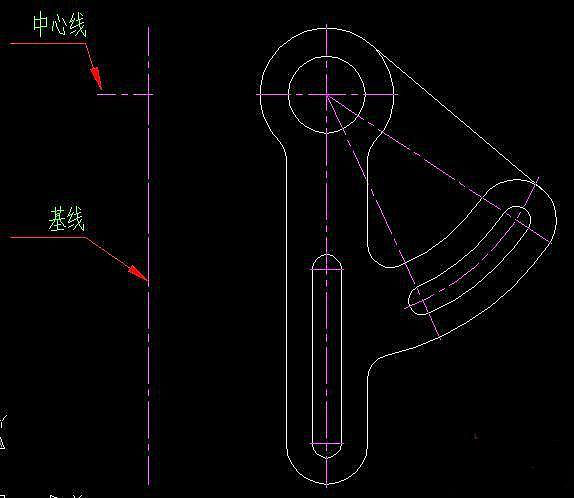

作另一視圖：“直線”工具作基線：Φ32的中心線及基面形成的線（圖8）

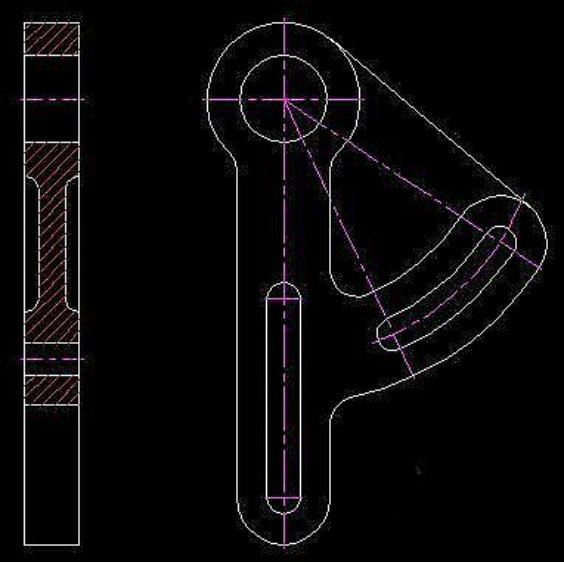

“偏移”、“剪切”、“拉伸”、“倒圓角”、“填充”等工具交互使用，作（圖9），注：金屬零件的剖面線一般為細斜線，這是國標規定。此圖中的剖面，是由圖1中剖切線剖切的結果。

二維圖完成，只是一小部分的工作。我們需要對零件標注粗糙度符號、尺寸及其公差、形位公差、技術要求等（見圖10）；還有：修改線型、指點線寬、設立圖紙框等。
