弘瑞3D打印切片及控制系統使用指南（中） 新“庖丁解�！�
為發揮弘瑞3D打印機的最佳性能，拓展更廣闊的應用領域，弘瑞獨立自主研發出了一套專為弘瑞3D打印機量身打造的3D打印切片及控制系統。弘瑞3D打印小編特此編制了使用指南，幫助喜愛3D打印機的朋友輕松上手，盡快熟悉弘瑞3D打印切片軟件。
還記得上周小弘編制的《弘瑞3D打印切片及控制系統使用指南（上）》一文嗎？看過的同學，請繼續閱讀此文吧！沒看過前文的同學，建議去補補課先。今天的使用指南中篇將著重介紹弘瑞切片軟件的自動切割功能和模型預覽顯示模式，以及特色功能——斷層續打。
1. 分割模型
Ø 自動分割模型：按照模型內部封閉結構，自動將模型切割成多個獨立部分，實現模型某一部分單獨打印。切割后的每一部分可以移除、復制、獨立打印，此項功能適用于只打印模型的某一部分。需要注明的是自動分割模型功能只適用于每個部分都是單獨建模的模型文件。
“庖丁解牛”
Ø X軸切割：沿X軸方向移動YZ平面刀片進行切割。
X軸切割
Ø Y軸切割：沿Y軸方向移動XZ平面刀片進行切割。
Y軸切割
Ø Z軸切割：沿Z軸方向移動XY平面刀片進行切割。
Z軸切割
Ø 自由切割：沿自由平面刀片進行切割，由用戶手動劃一條線作為自由平面刀片對模型進行切割。
自由切割
2. 模型預覽顯示
上：關閉狀態
下：打開狀態

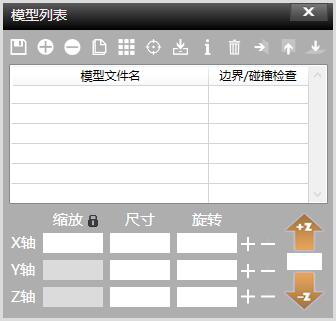

Ø 模型列表：顯示已經打開的出現在虛擬打印平臺上的模型，從左至右分別是另存為、添加、移除、復制、自動放置模型，模型居中，置于平面，模型信息，清空全部模型，等比例視圖，正視圖、俯視圖。點擊其中的模型信息，可以查看該模型的點、線、面等詳細信息。
模型列表
3D模型信息（以20毫米正方體為例）
Ø 預覽顯示：打開后，顯示模型的切片仿真效果，觀察模型的分層預覽。
分層預覽圖（以20毫米正方體為例）
Ø 預覽支撐：打開后，顯示模型的所有支撐。
Ø 軌跡顯示：打開后，顯示打印頭的移動軌跡。
1、 其它
實時視頻：打開后可以啟用已連接的攝像頭，全程直播打印過程。
Ø 3DOne建模：與專為針對學齡青少年開發的3Done建模設計軟件對接，互相兼容，一鍵直接將模型載入到3Done軟件中。
特色功能——斷層續打
2016年3月，匯天威自主研發的弘瑞3D打印切片軟件完成封裝，標志著弘瑞從此擺脫國外軟件的束縛，邁向軟件產品深度研發新時代。歷時2年的迭代更新，至今版本已是V2.6.0.0了。在今年1月的版本更新（V2.3.8.0）中，新加入了斷層打印功能：當模型打印中途停止或打印失敗時，可以使用此功能從斷層位置繼續打印。
咳咳咳！小弘在這里要強調一下，該功能可以支持市面上在售的90%以上的3D打印機機型。
當打印任務因為各種情況終止后，不要著急。第一點：千萬千萬不要移動模型，隨后我們可以利用弘瑞3D打印切片軟件的續打功能，繼續完成打印任務。那么到底如何來操作呢？小弘這就給各位看官演示一下。
打開弘瑞3D打印切片軟件，載入未打印完成的模型文件,進行切片。此時軟件右上角出現如下圖所示的預覽欄，在斷層高度手動輸入數值，注意單位是毫米。
關于數值，其實就是實際模型打印的高度，打印任務即是在該高度中止的。所以要想打印繼續打印任務，必須要測量該數值。方法有二：
其一，用游標卡尺進行手動測量，這樣得到的數值會更加準確。使卡尺與打印平臺垂直，測量從模型底部到模型頂部的實際高度，得出一個數值。
其二，如果沒有卡尺也可以利用打印噴頭與打印平臺的距離進行測量，通過移軸界面調整打印平臺高度，即移動Z軸來使打印噴頭與模型頂部貼合，最后讀取顯示屏上Z軸的數值。
讀取數值為15毫米
通過以上兩種方法得到的數值輸入到弘瑞3D打印切片軟件的斷層高度一欄中。友情提示：在工廠模式設置里面也可以輸入該數值，在該模式中點擊左數第三個按鈕，然后在彈出的對話框中輸入數值即可。
以20毫米正方體舉個栗子，假設在15毫米處打印任務中止，那么只需在斷層高度輸入數值15毫米。再重新進行切片，然后將切片結果導出為Gcode文件至SD卡，將SD卡插入3D打印機，操作3D打印機執行未完成的打印任務。
上：正常的切片預覽圖 下：斷層高度為15毫米
想了解更多有趣的斷層續打的實例嗎？可以關注前文《3D打印界的“黑玉斷續膏”》。
腫么樣？
神不神奇，厲不厲害
