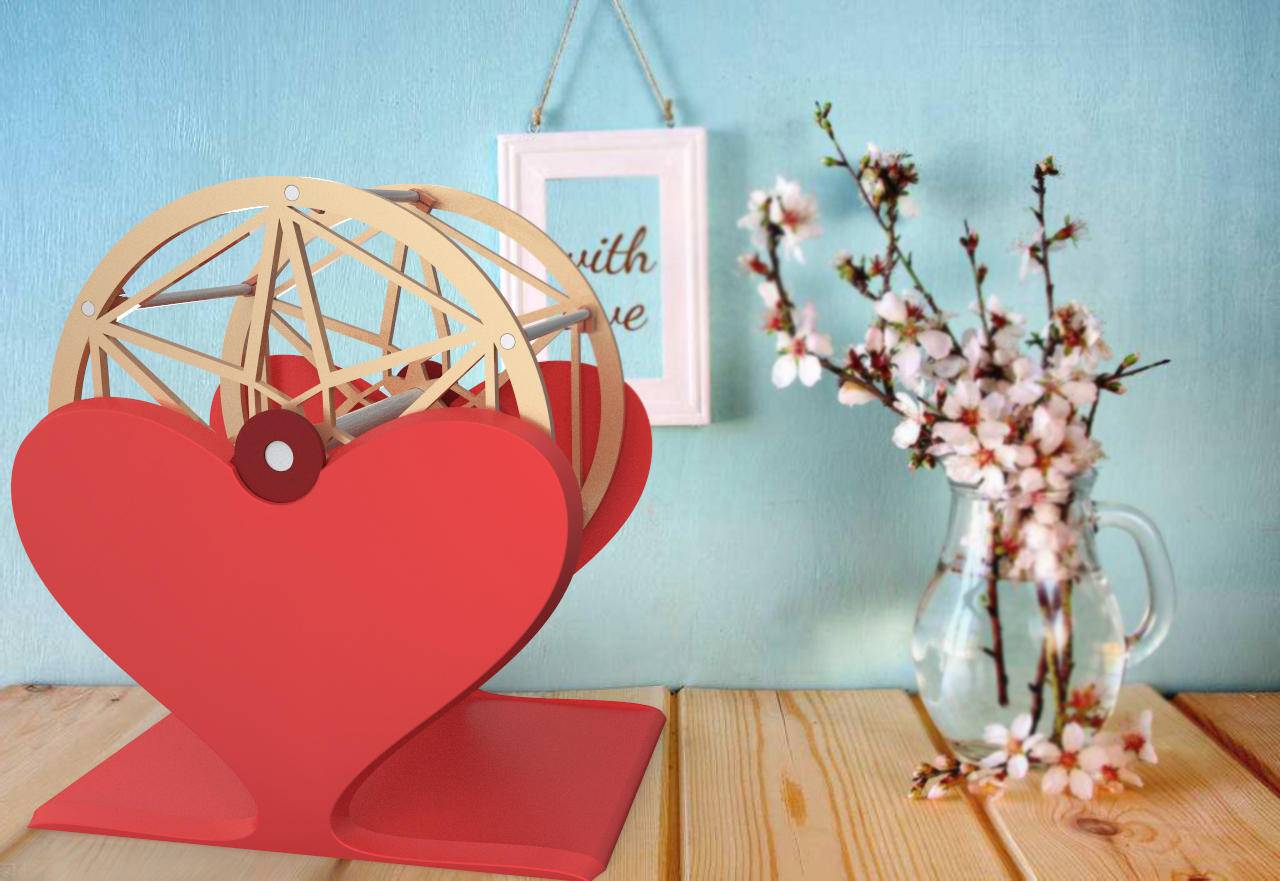

魯迅先生說過：摩天輪是圓的，沒有起點和終點，在摩天輪下愛情和夢想都不會結束。小編深以為然，所以做了這期摩天輪3D打印教程，在3D打印的摩天輪上附上心愛的照片，讓幸福不停旋轉。用3D打印技術，定制專屬于你們的愛情摩天輪。

小錦囊：

1、使用軟件：3D One

2、在制作的過程中，主要使用的命令：①六面體。②直線。③鏡像。④拉伸。⑤實體切割。⑥組合。⑦圓角。⑧移動。

3、本教程主要是教各位如何調整配合件的間隙。

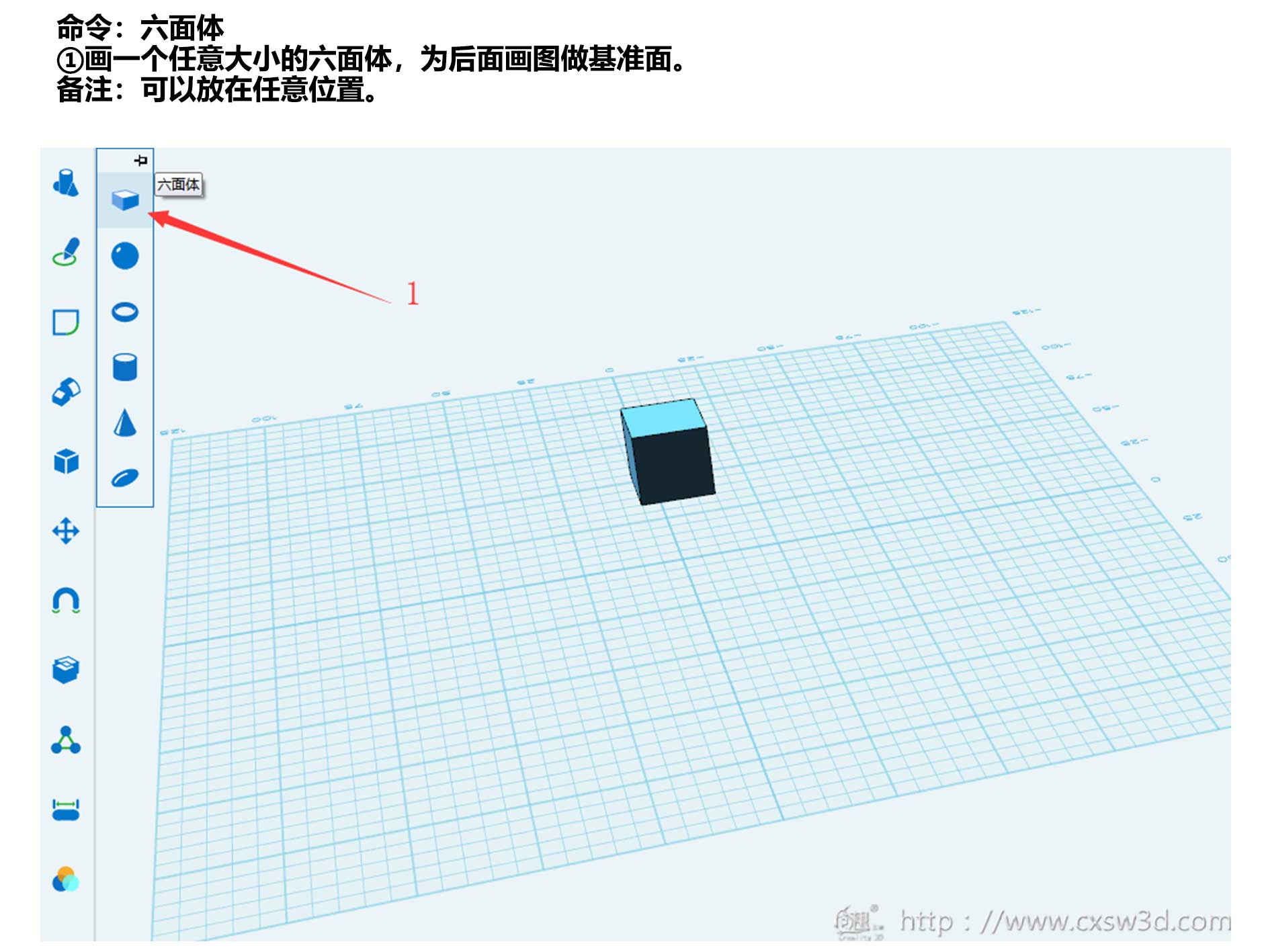

第一步：

命令：六面體

①畫一個任意大小的六面體，為后面畫圖做基準面。

備注：可以放在任意位置。

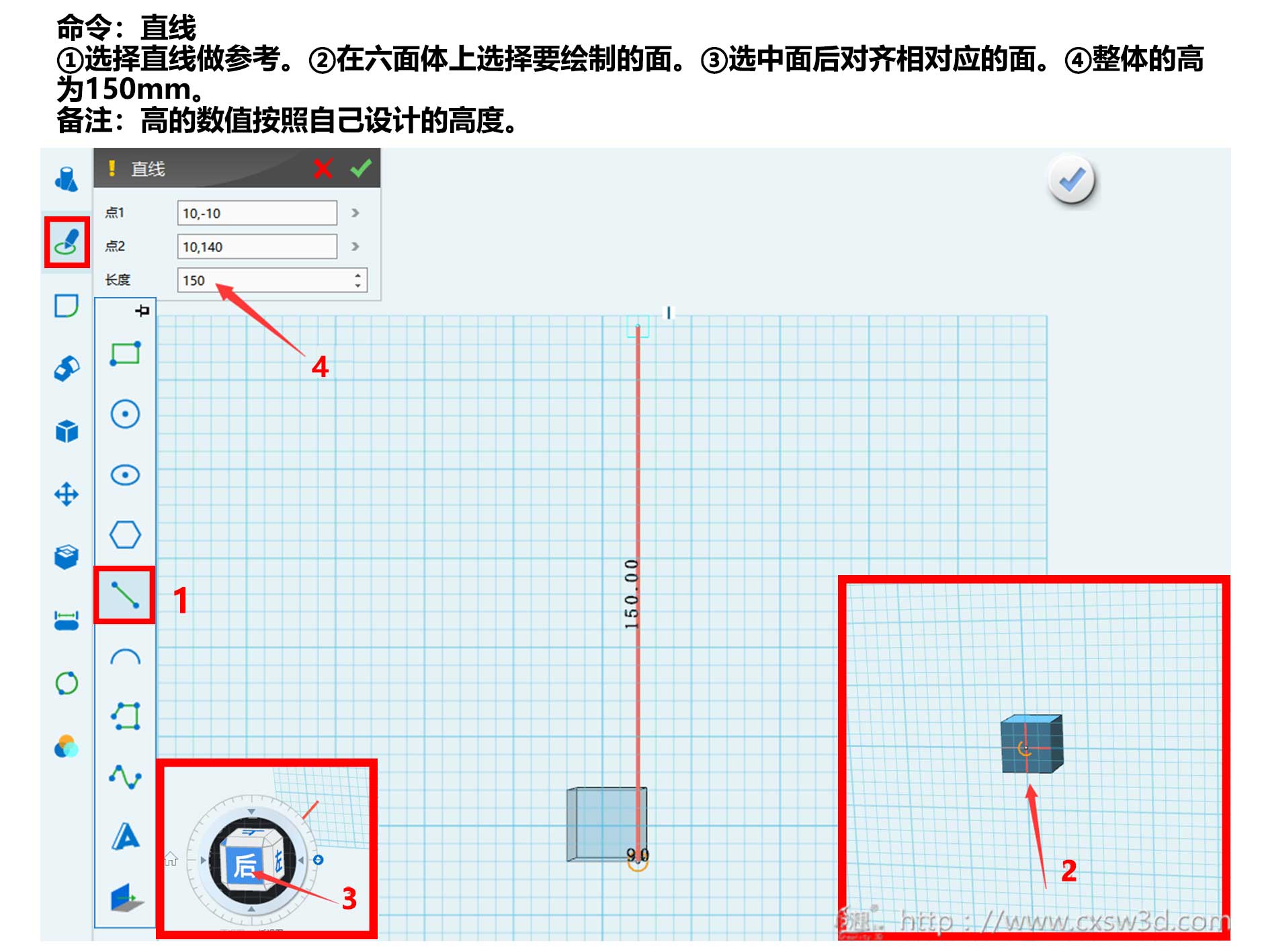

第二步

命令：直線

①選擇直線做參考。②在六面體上選擇要繪制的面。③選中面后對齊相對應的面。④整體的高為150mm。

備注：高的數值按照自己設計的高度。

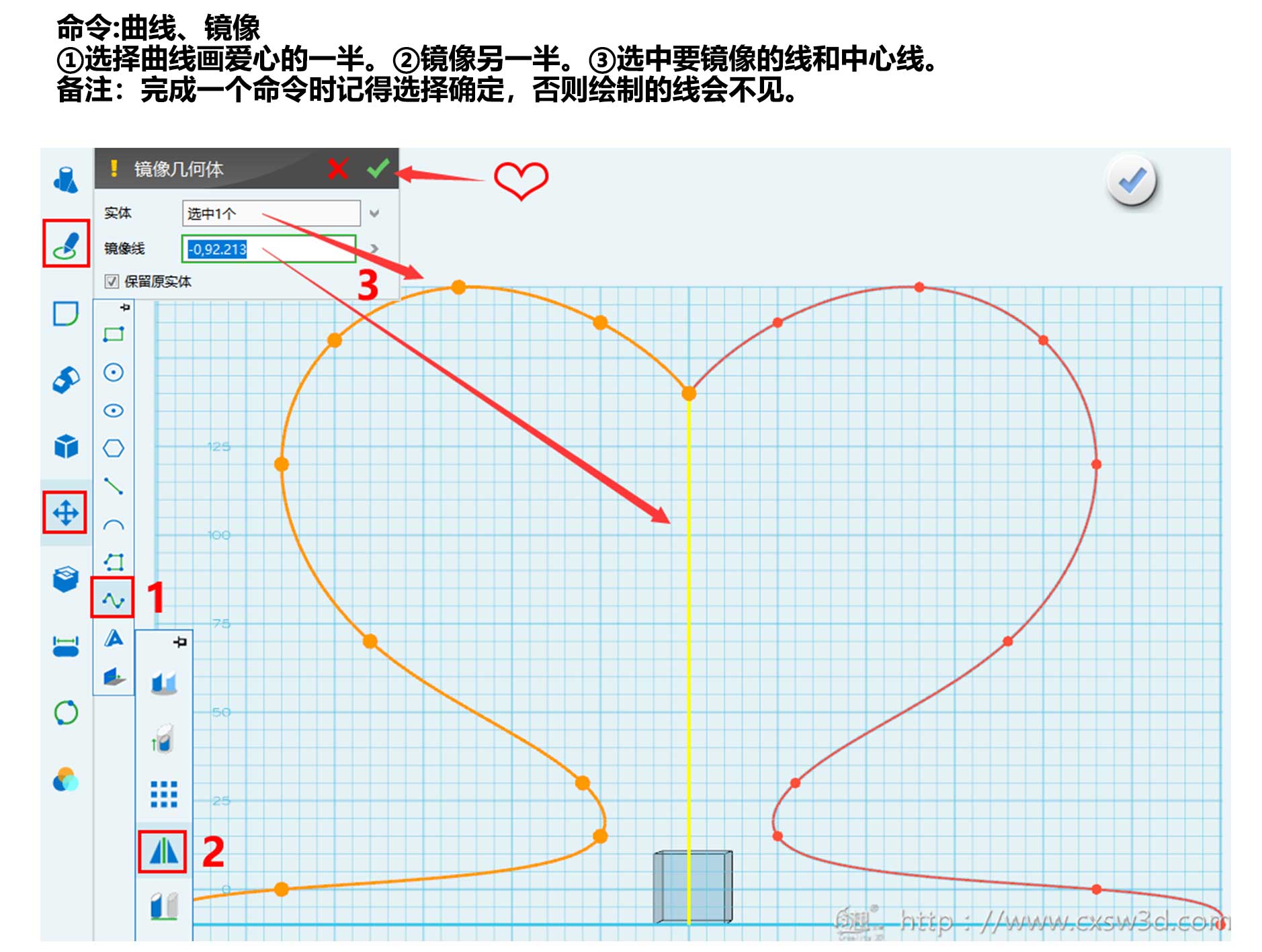

第三步

命令:曲線、鏡像

①選擇曲線畫愛心的一半。②鏡像另一半。③選中要鏡像的線和中心線。

備注：完成一個命令時記得選擇確定，否則繪制的線會不見。

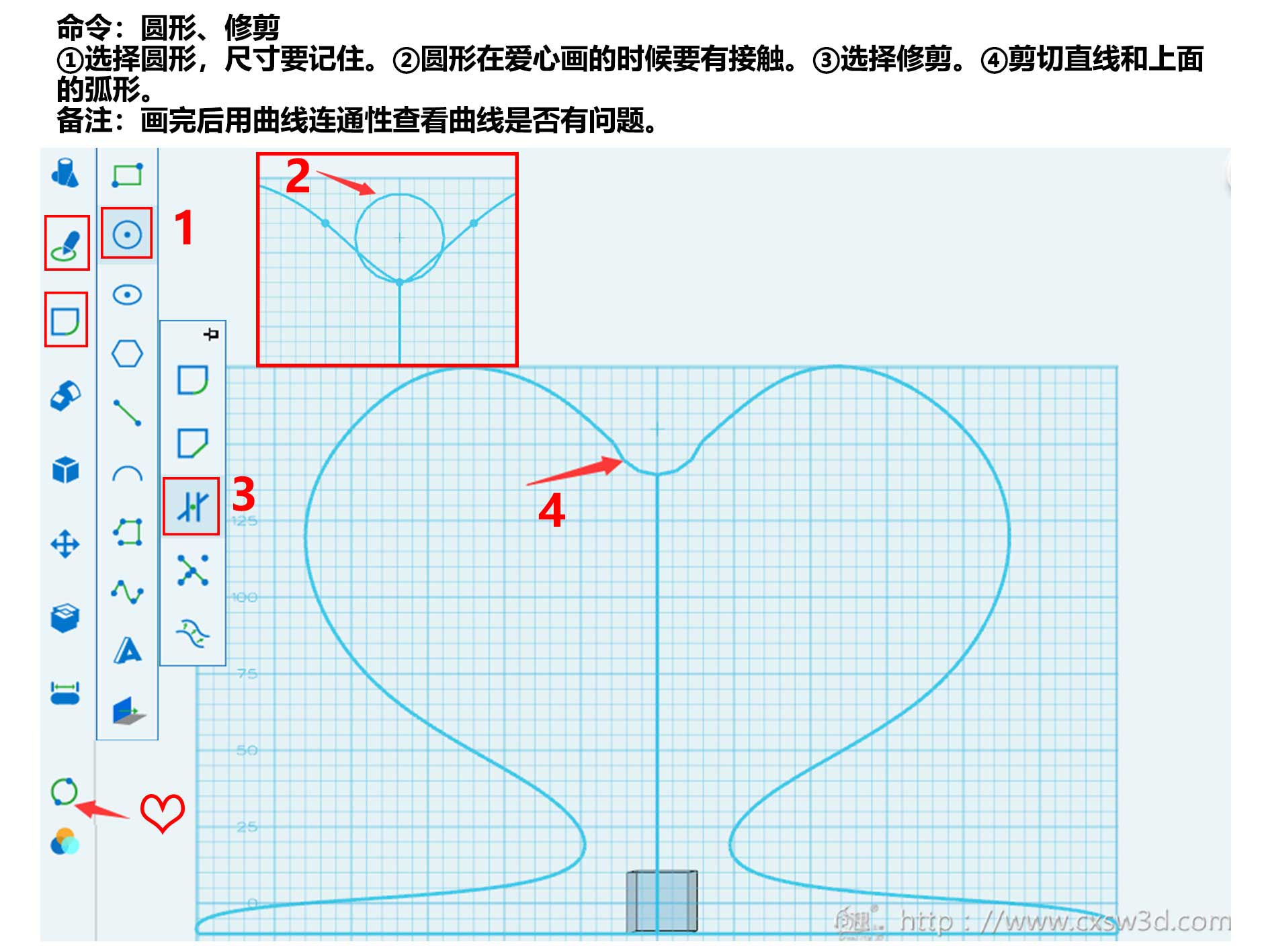

第四步

命令：圓形、修剪

①選擇圓形，尺寸要記住。②圓形在愛心畫的時候要有接觸。③選擇修剪。④剪切直線和上面的弧形。

備注：畫完后用曲線連通性查看曲線是否有問題。

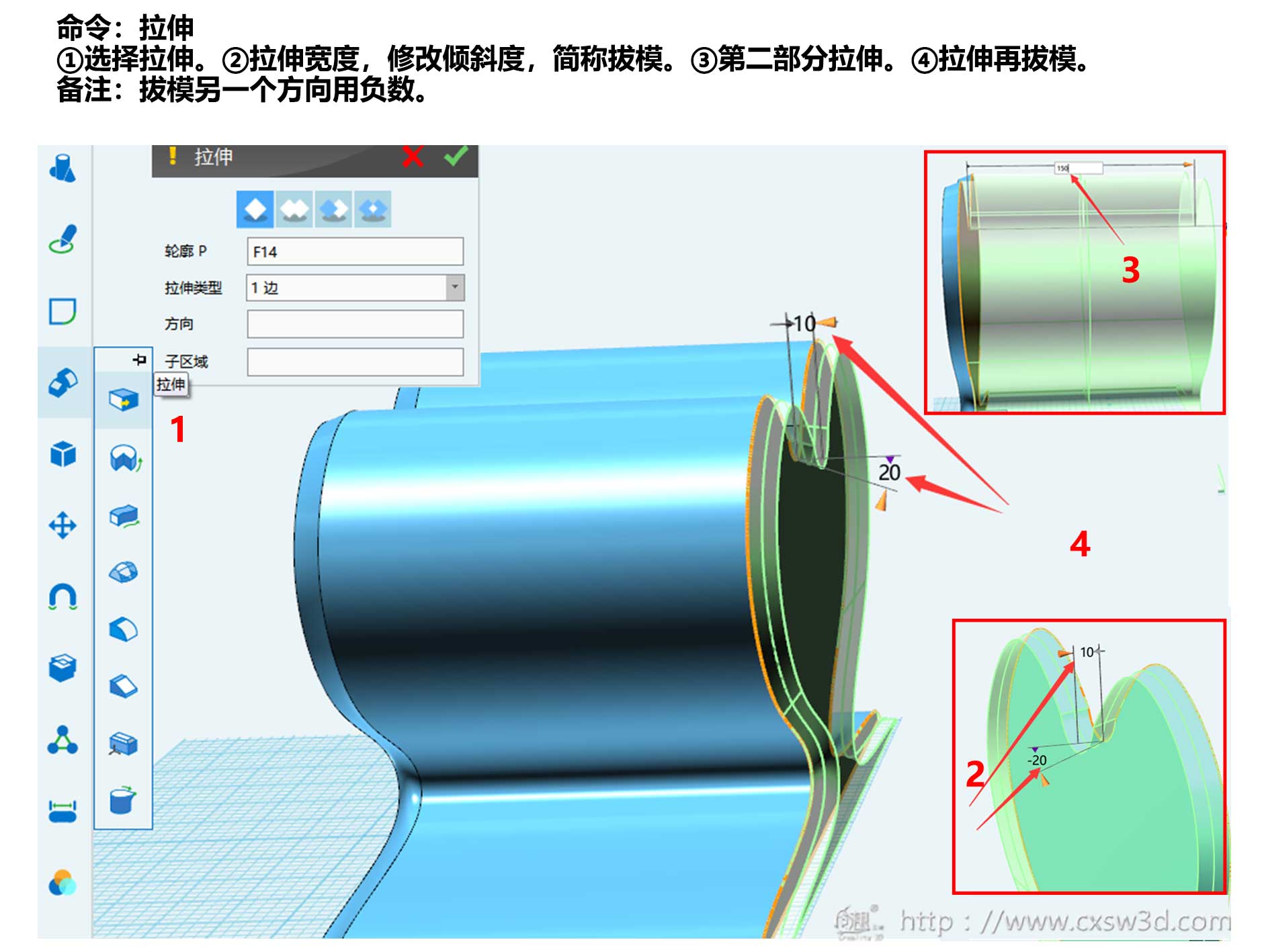

第五步

命令：拉伸

①選擇拉伸。②拉伸寬度，修改傾斜度，簡稱拔模。③第二部分拉伸。④拉伸再拔模。

備注：拔模另一個方向用負數。

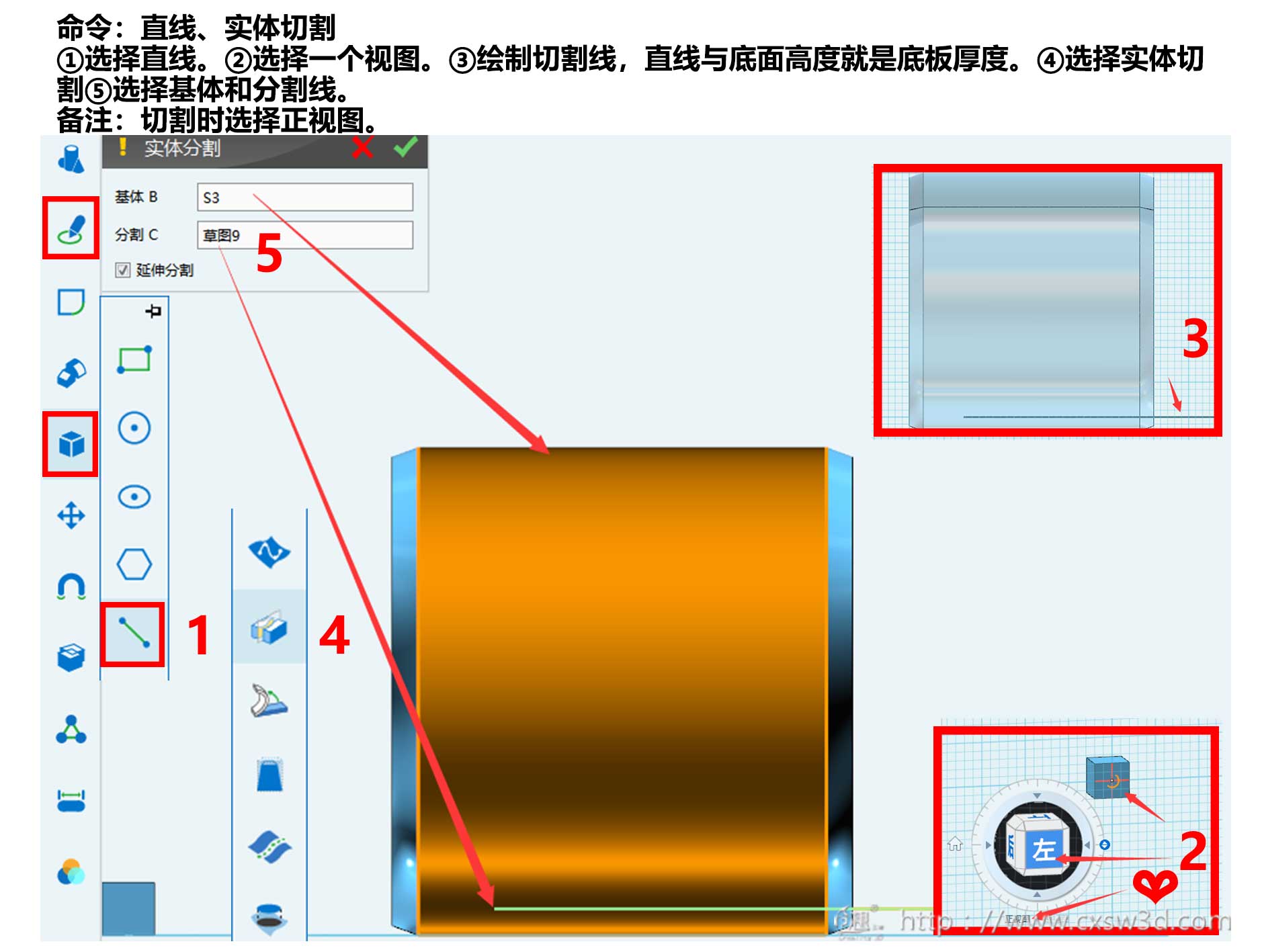

第六步

命令：直線、實體切割

①選擇直線。②選擇一個視圖。③繪制切割線，直線與底面高度就是底板厚度。④選擇實體切割⑤選擇基體和分割線。

備注：切割時選擇正視圖。

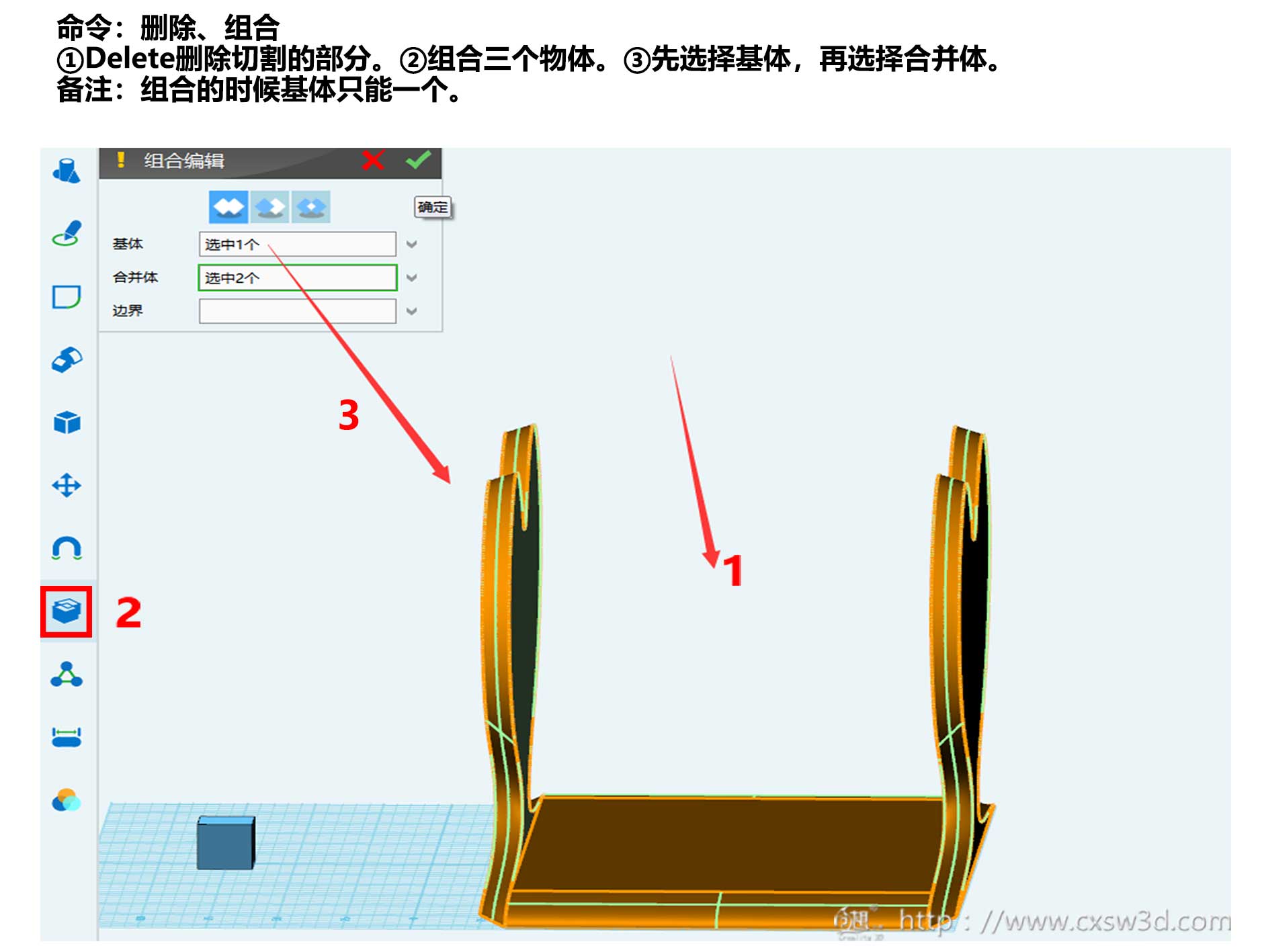

第七步

命令：刪除、組合

①Delete刪除切割的部分。②組合三個物體。③先選擇基體，再選擇合并體。

備注：組合的時候基體只能一個。

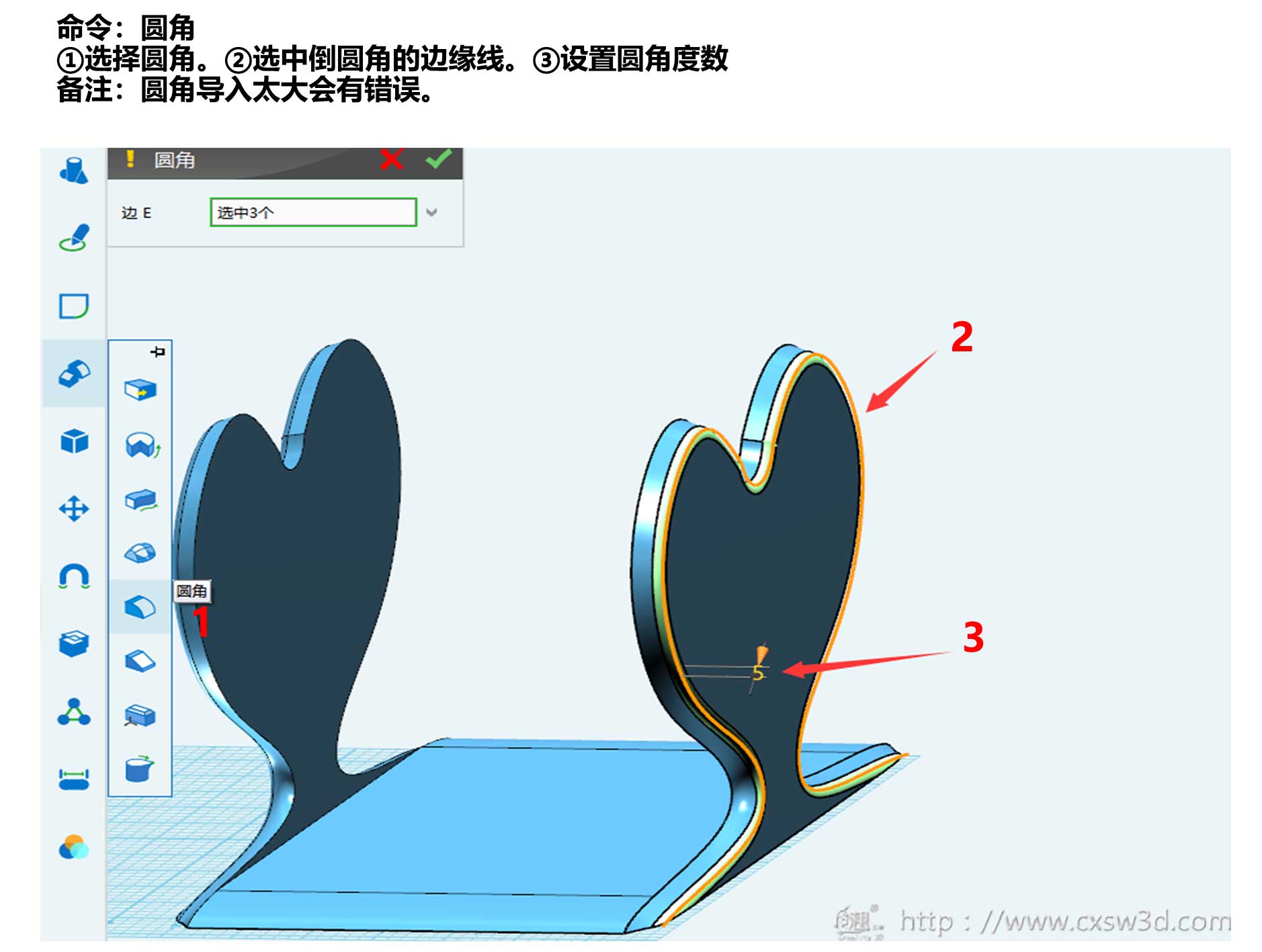

第八步

命令：圓角

①選擇圓角。②選中倒圓角的邊緣線。③設置圓角度數

備注：圓角導入太大會有錯誤。

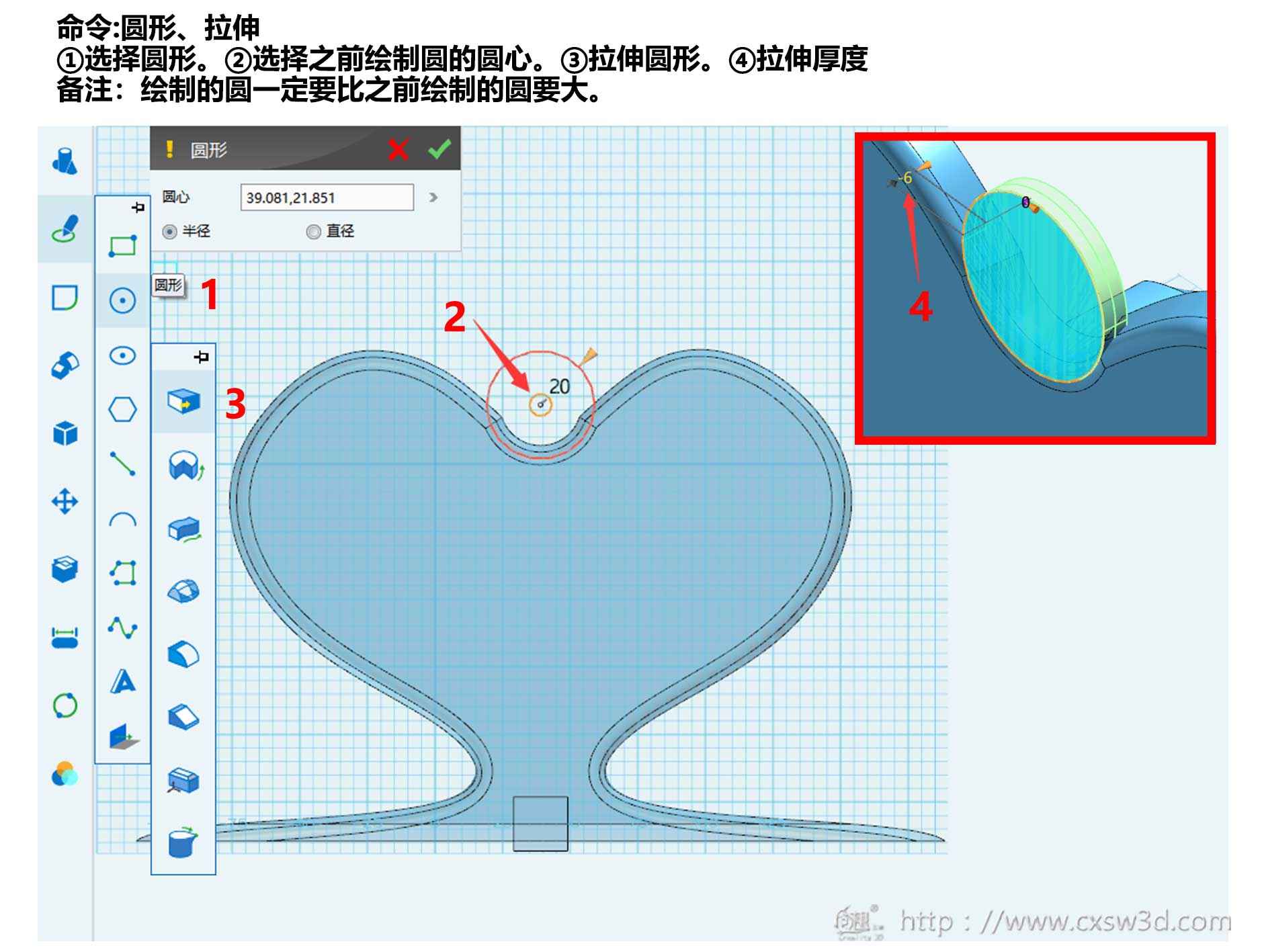

第九步

命令:圓形、拉伸

①選擇圓形。②選擇之前繪制圓的圓心。③拉伸圓形。④拉伸厚度

備注：繪制的圓一定要比之前繪制的圓要大。

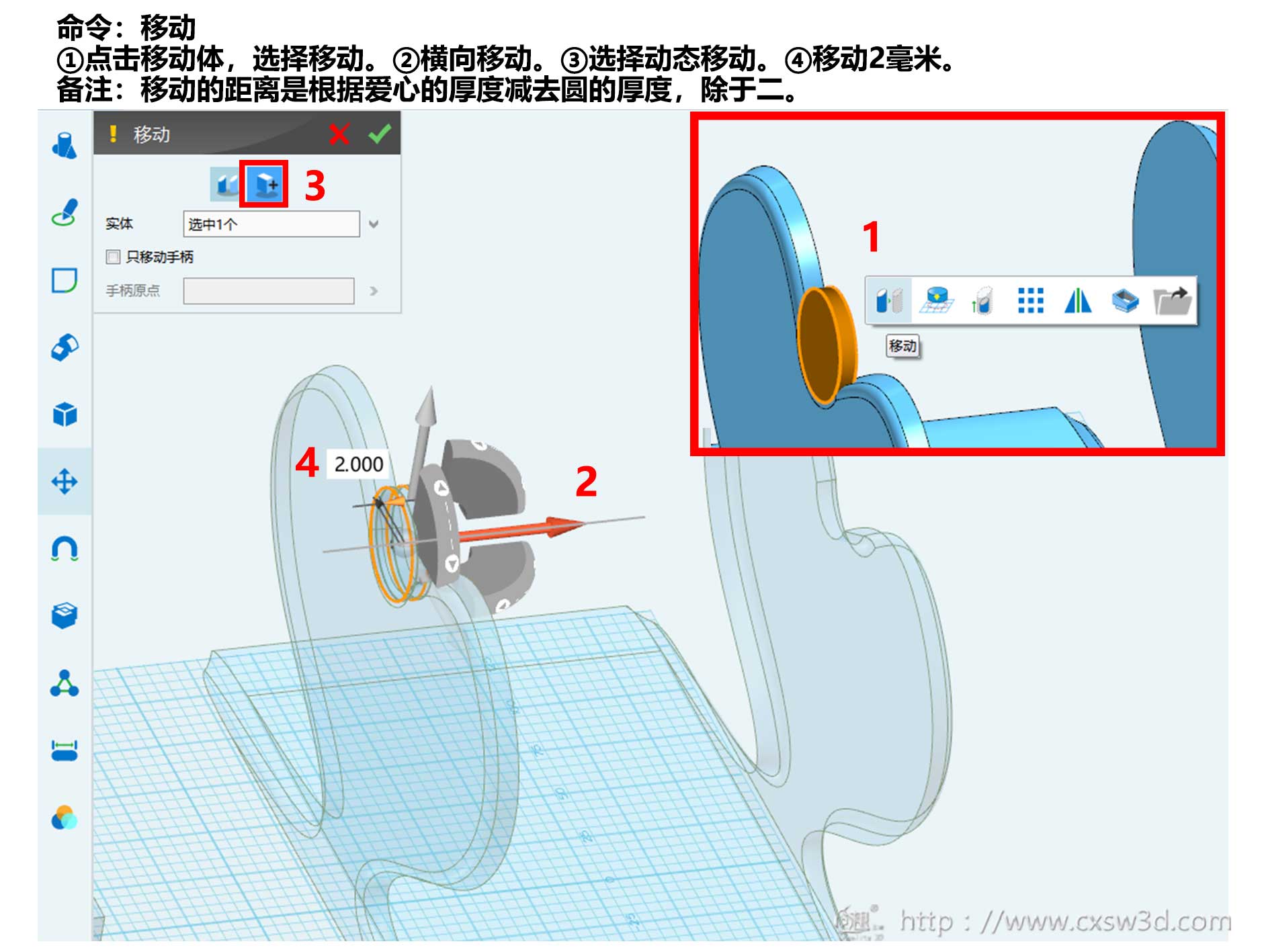

第十步

命令：移動

①點擊移動體，選擇移動。②橫向移動。③選擇動態移動。④移動2毫米。

備注：移動的距離是根據愛心的厚度減去圓的厚度，除于二。

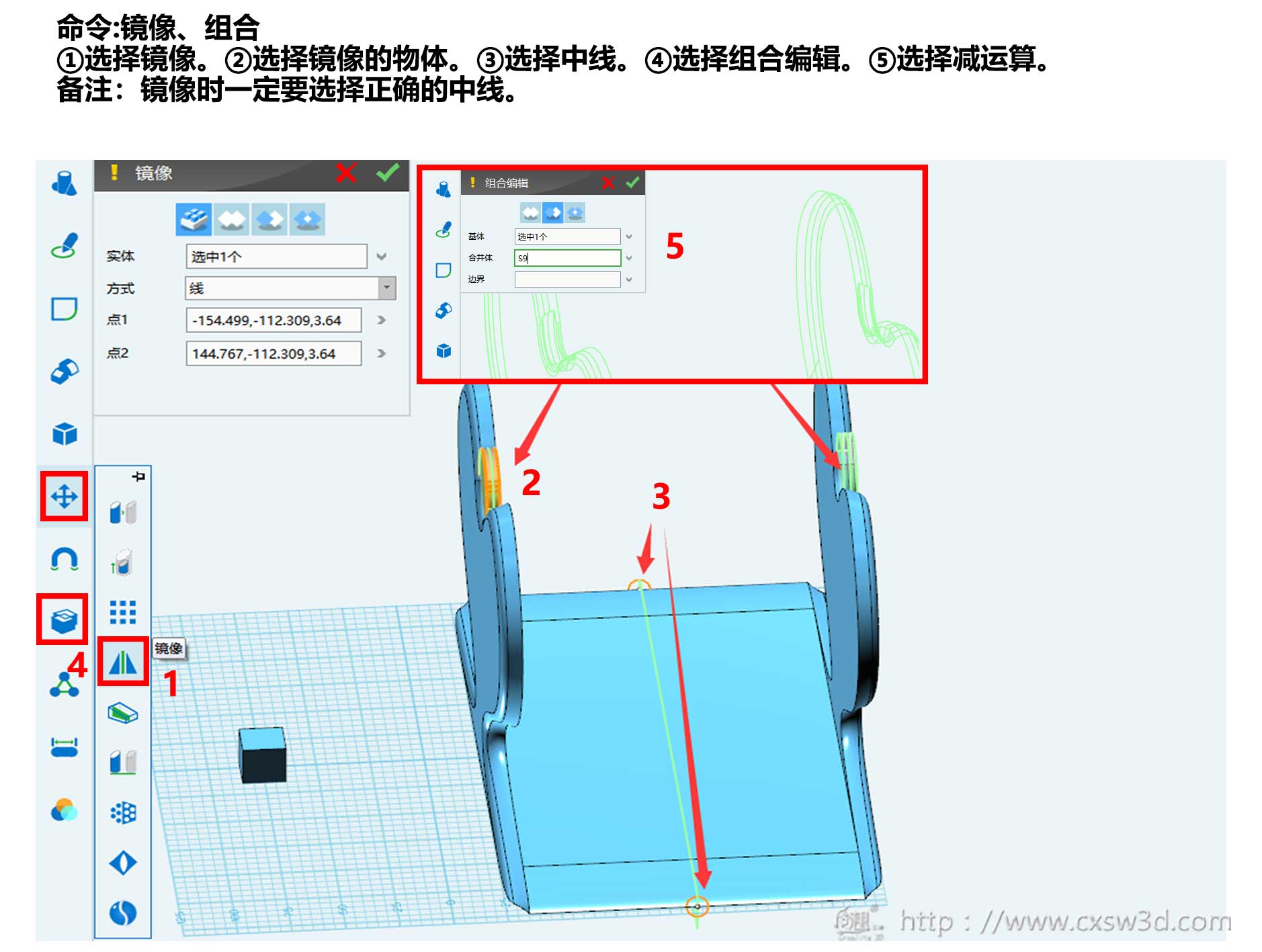

第十一步

命令:鏡像、組合

①選擇鏡像。②選擇鏡像的物體。③選擇中線。④選擇組合編輯。⑤選擇減運算。

備注：鏡像時一定要選擇正確的中線。

第十二步

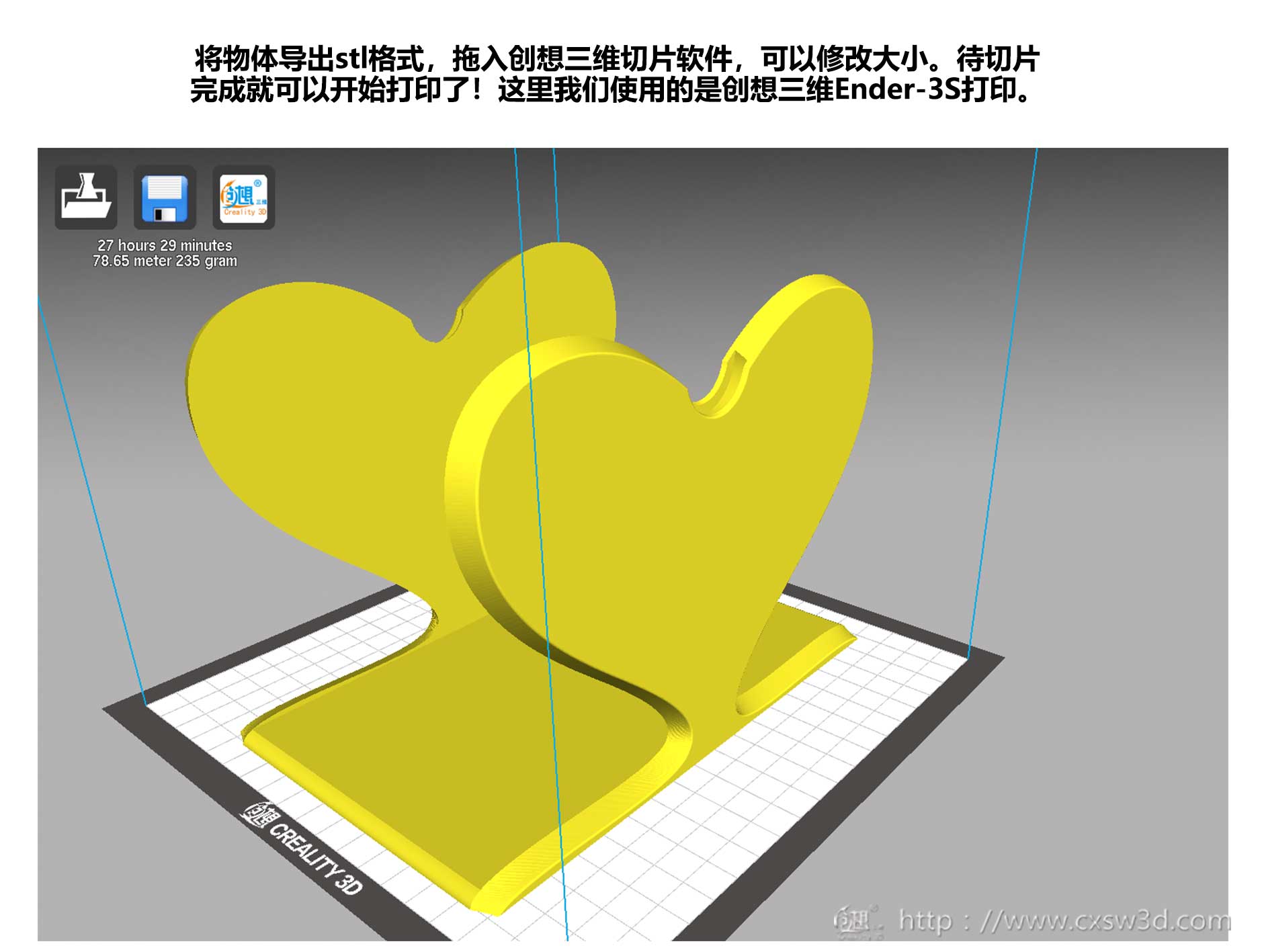

將物體導出stl格式，拖入創想三維切片軟件，可以修改大小。待切片完成就可以開始打印了！

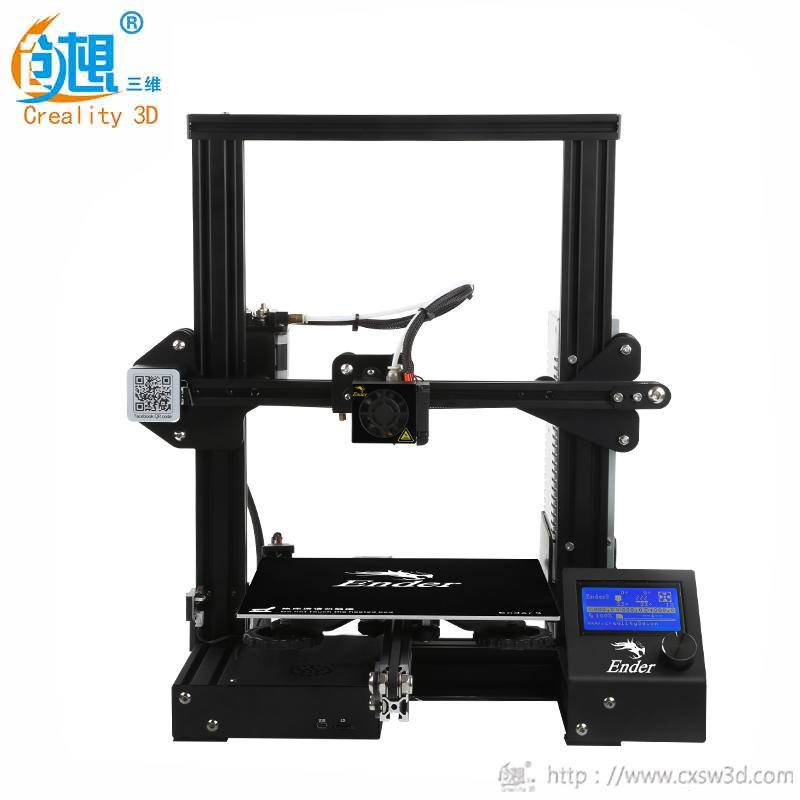

這里我們使用的是創想三維Ender-3S打印。

因篇幅有限，本次教程先介紹摩天輪的底座繪制過程，下周我們將繼續為大家講解摩天輪的剩余制作步驟。敬請期待！

PS：創想三維每周都會推送3D打印教程，需要的朋友可關注我們的官方消息喲。

最后附上摩天輪底座下載鏈接：http://www.cxsw3d.com/yeyuaihao/38-282.html

想要了解更多請點擊：http://www.cxsw3d.com/
