德國科學家開發出一種SLM 3D打印黃金的方法
時間：2017-03-15 22:51 來源：3Ders.org_天工社 作者：中國3D打印網 閱讀：次
最近，德國貴金屬和金屬化學FEM研究所開發出一種選擇性激光熔融（selective laser melting，SLM）黃金的方法。該方法可以為3D打印首飾、手表，甚至使用黃金作為導體的電子產品提供更多的設計自由度。雖然SLM常被用來3D打印鈦、鋁或鋼合金，但研究人員解釋說：“黃金和銀合金很難用激光熔融來處理，因為它們具有高反射率和導熱性。”

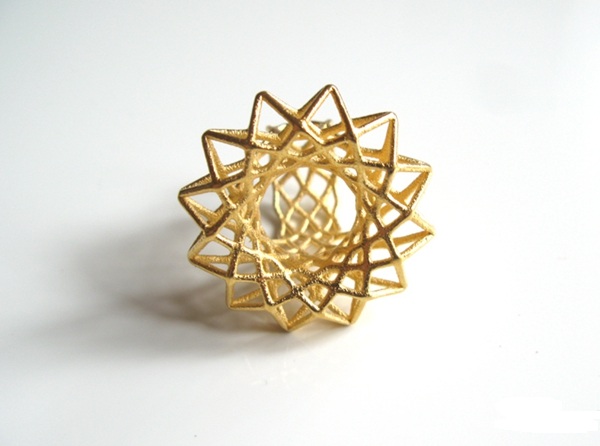

一個3D打印黃金戒指
為了改善黃金的3D打印質量，研究人員將它與其他金屬合金，如鐵（Fe）和鍺（Ge）結合在一起。添加的金屬合金必須具備合適的硬度，同時在混合后不會明顯改變黃金的顏色。
通過多次嘗試，研究人員發現Ge001和Fe003最適合用于增材制造。當Fe和Ge粉末被氧化時，這些組合能讓黃金合金反射更少的光。

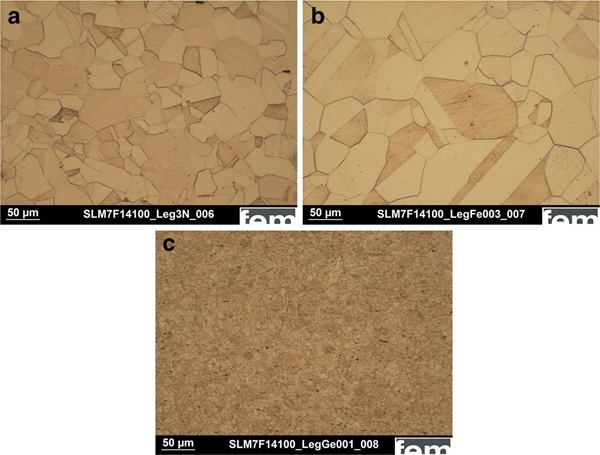

不同的感應熔融黃金合金的微觀結構 a) 3N 黃金 b) 合金Fe003 c) 合金 Ge001
研究過程中，研究人員使用的是Concept Laser的MLab R Laser CUSING 3D打印機。他們總結了黃金合金的最佳打印參數，如最佳粉末尺寸為5-30μm，理想的激光速度為200-450 mm / s。
在首飾設計中，3D打印通常被用來創建模具，然后再用傳統的“失蠟法”鑄造金屬首飾，最終模具會被廢棄掉。通過使用SLM，這一過程會更加直接，同時能實現更復雜的設計，產生更少的廢料。
（編譯自3dprintingindustry.com）
(責任編輯：admin)
納米纖維涂層管狀支架骨再
中美合作團隊《Science》
內燃機增材再制造修復技術
高性能金屬激光增材制造裝
西安交大與哈佛大學合作研
仿真技術與3D打印推動液壓最新內容
科學家使用超聲波熱點內容
