殼聚糖基水凝膠引起了人們對生物制造的興趣。然而，它們較差的水溶性和脆性導(dǎo)致機械穩(wěn)定性較弱，限制了它們在3D打印中的應(yīng)用。
       近期，臺灣大學(xué)Shan-hui Hsu團隊合成了取代度~25%的羧基苯基硼酸接枝殼聚糖（CB）聚合物。受簡便可控的硫醇-烯點擊化學(xué)的啟發(fā)，進一步開發(fā)了一種使用自組裝CB簇作為交聯(lián)劑以證明3D打印性增強的 PEG-殼聚糖硼酸（PB）水凝膠。CB交聯(lián)水凝膠憑借其葡萄糖響應(yīng)性、生物相容性、可調(diào)性能和3D可打印性，可作為葡萄糖傳感的可加工材料或易于移除的犧牲層制造材料。
      相關(guān)研究成果以“Self-assembled chitosan‑boronic acid hydrogel as dynamic crosslinker to produce 3D-printable glucose-sensitive hydrogel”為題于2025年5月13日發(fā)表在《Carbohydrate Polymers》上。
1. CB聚合物的合成與表征
       首先，研究者通過EDC/NHS化學(xué)方法，將4-羧基苯硼酸（CPBA）接枝到殼聚糖上，成功合成了具有約25%取代度的殼聚糖-硼酸（CB）聚合物。核磁共振（1H NMR）譜圖、紫外-可見光譜（UV-vis）和傅里葉變換紅外光譜（FTIR）有力地證明了CPBA通過羧酸與殼聚糖胺基的縮合反應(yīng)成功接枝到殼聚糖上，形成了CB聚合物，同時顯著提升了殼聚糖的水溶性，為后續(xù)的水凝膠制備和應(yīng)用奠定了基礎(chǔ)（圖1）。

2. 不同固含量CB水凝膠的流變性能

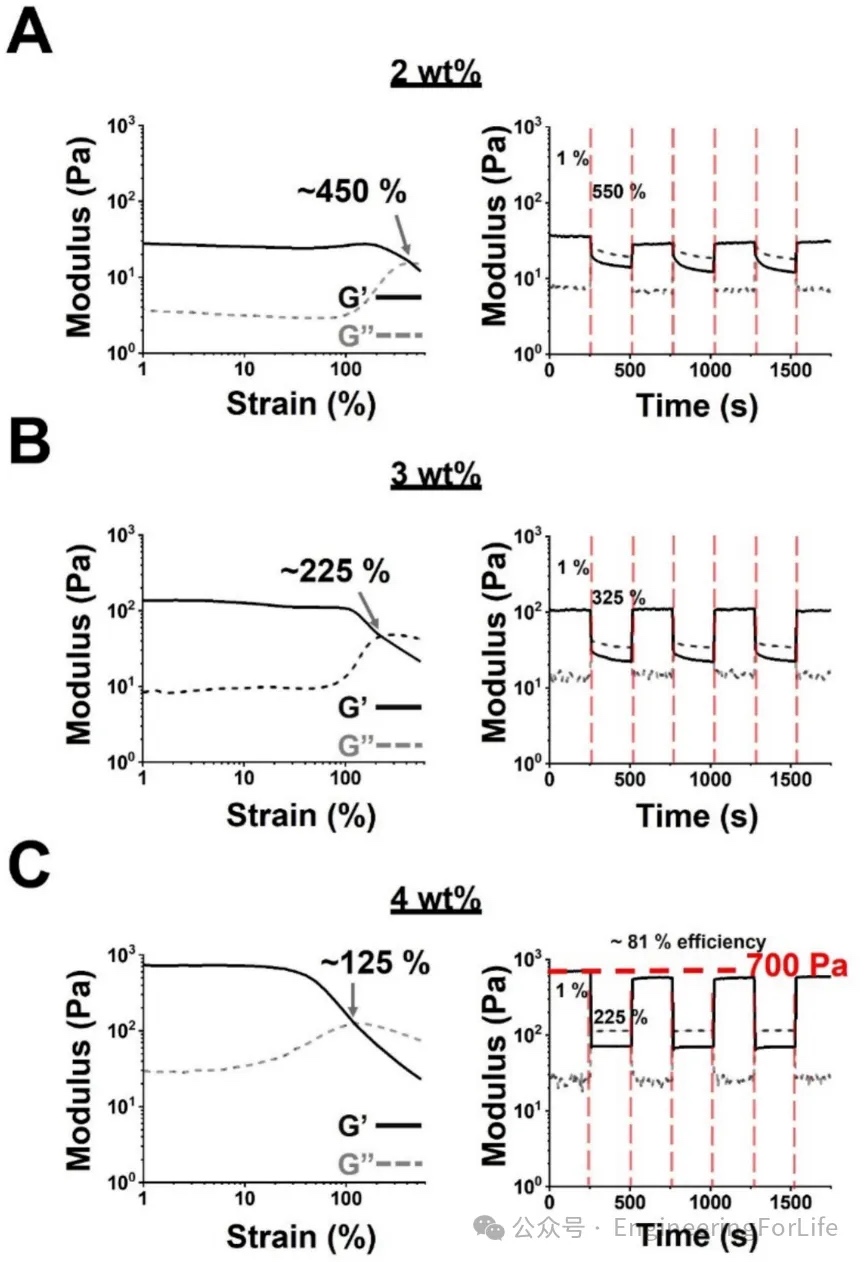

       隨后，研究者通過動態(tài)頻率掃描實驗分析了不同固含量的CB水凝膠的流變性質(zhì)。結(jié)果表明，低固含量（0.2%、0.5%、1%）的CB水凝膠表現(xiàn)出較弱的凝膠特性，其儲能模量（G'）和損耗模量（G''）在低頻時較小，且G'隨頻率增加迅速上升，表明其結(jié)構(gòu)較弱（圖2）。而高固含量（2%、3%、4%）的CB水凝膠則表現(xiàn)出相對穩(wěn)定的G'和G''，表明其具有更強的彈性行為和更穩(wěn)定的凝膠結(jié)構(gòu)。此外，高固含量的CB水凝膠在應(yīng)變-模量測試中表現(xiàn)出自愈行為，其中3%的CB水凝膠在應(yīng)變誘導(dǎo)的損傷和愈合循環(huán)中表現(xiàn)出可逆的凝膠-溶膠-凝膠轉(zhuǎn)變（圖3）。這些結(jié)果表明，CB水凝膠的流變性質(zhì)隨固含量的增加而顯著增強，為其在3D打印和生物醫(yī)學(xué)應(yīng)用中的潛在應(yīng)用提供了重要信息。


3. 通過相干SAXS分析CB水凝膠的微結(jié)構(gòu)

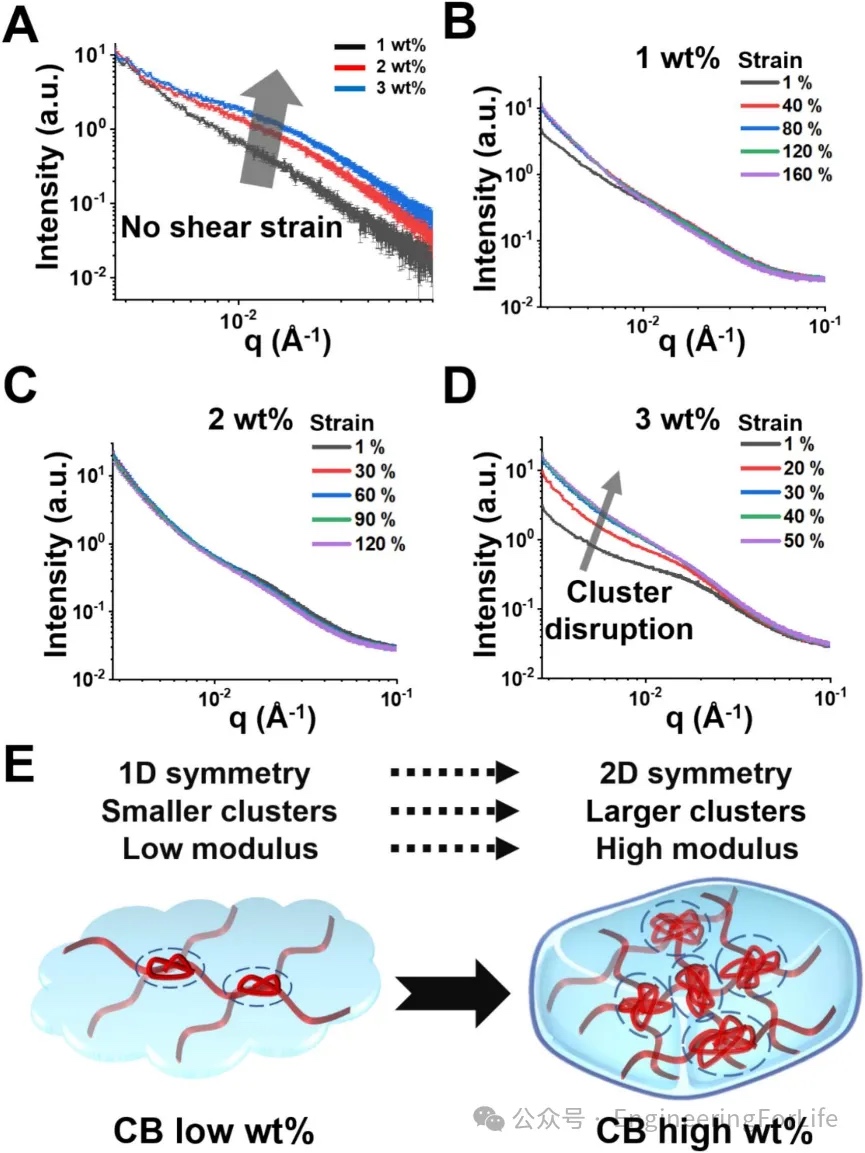

     之后，研究者利用相干小角X射線散射（SAXS）技術(shù)分析了不同固含量CB水凝膠的微觀結(jié)構(gòu)。結(jié)果表明，低固含量（1 wt%）的CB水凝膠表現(xiàn)出較為均勻的分散鏈結(jié)構(gòu)，其散射曲線呈現(xiàn)單調(diào)下降趨勢（圖4A）。隨著CB固含量的增加（2 wt%和3 wt%），散射強度顯著增強，并在SAXS曲線中出現(xiàn)肩峰，這表明CB聚合物逐漸聚集形成特定尺寸的聚集物（約7 nm）。此外，在應(yīng)變作用下，3 wt% CB水凝膠的微觀結(jié)構(gòu)更容易被破壞，其SAXS曲線變得更為陡峭，肩峰變得不明顯（圖4B-D）。圖4E展示了CB水凝膠內(nèi)部聚集物形態(tài)隨固含量增加的變化趨勢。這些結(jié)果揭示了CB水凝膠在不同固含量下的微觀結(jié)構(gòu)特征及其在應(yīng)變下的結(jié)構(gòu)變化。


4. CB作為新型交聯(lián)劑制備具有獨特流變和力學(xué)性能的葡萄糖敏感聚乙二醇-殼聚糖硼酸酯(PB)水凝膠

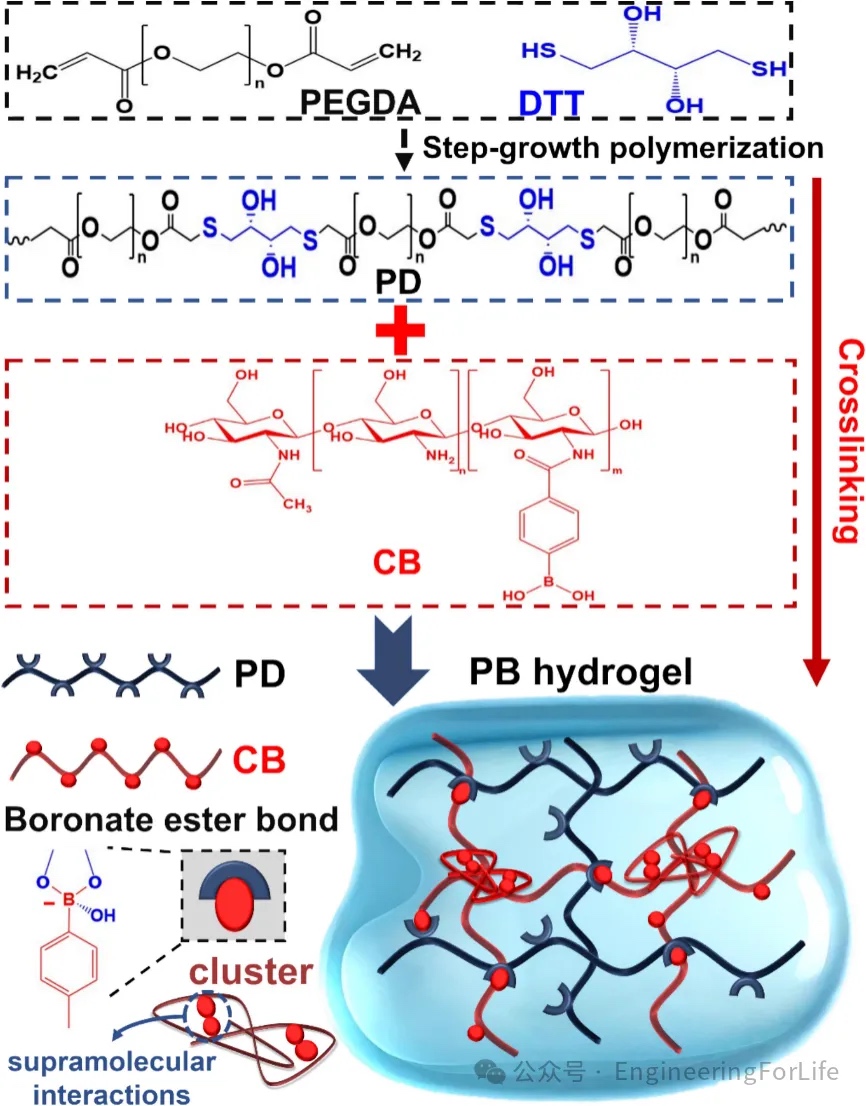

隨后，研究者以CB（殼聚糖-硼酸）為新型交聯(lián)劑，用于制備具有獨特流變和機械性能的葡萄糖敏感型聚乙二醇-殼聚糖硼酸酯（PB）水凝膠。通過將CB與聚乙二醇（PD）反應(yīng)形成硼酸酯鍵，構(gòu)建了動態(tài)化學(xué)網(wǎng)絡(luò)（圖5）。含硼酸酯的 PEG-殼聚糖動態(tài)網(wǎng)絡(luò)水凝膠（簡稱 PB 水凝膠）具有抗蠕變、延展性（高度拉伸）、自修復(fù)和葡萄糖敏感的特性。

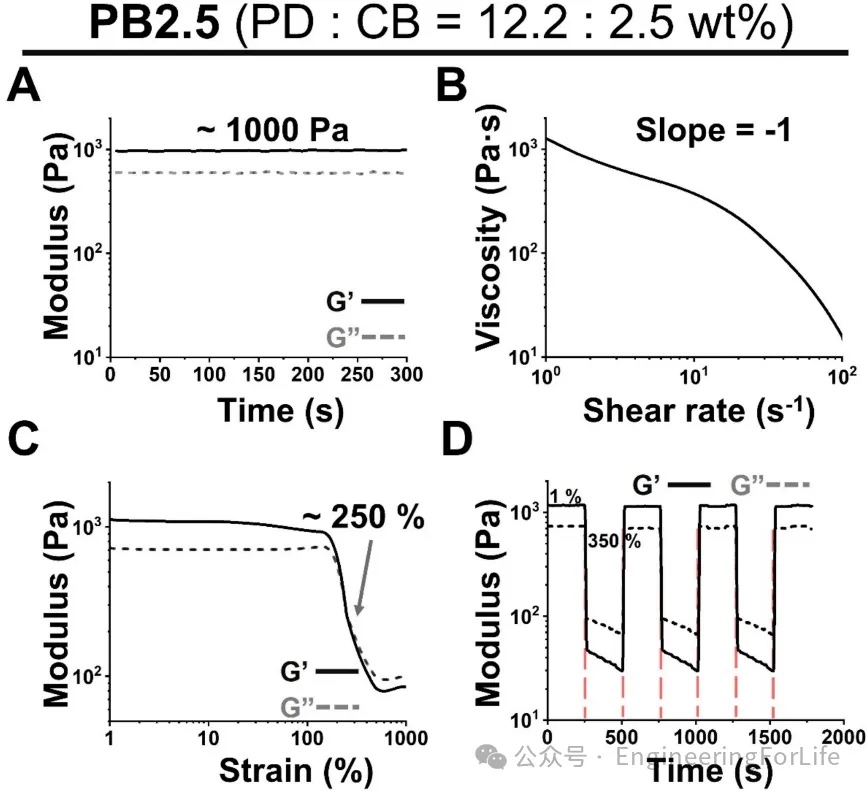

研究發(fā)現(xiàn)，隨著CB濃度的增加，PB水凝膠的儲能模量（G'）顯著提高，表明其機械強度增強（圖6）。PB2.5水凝膠需要更高的應(yīng)變才能轉(zhuǎn)變?yōu)槿苣z狀態(tài)，表明其內(nèi)部網(wǎng)絡(luò)結(jié)構(gòu)更加堅韌.此外，它還具有自修復(fù)行為。


5. 通過相干小角X射線散射分析PB水凝膠的微觀結(jié)構(gòu)

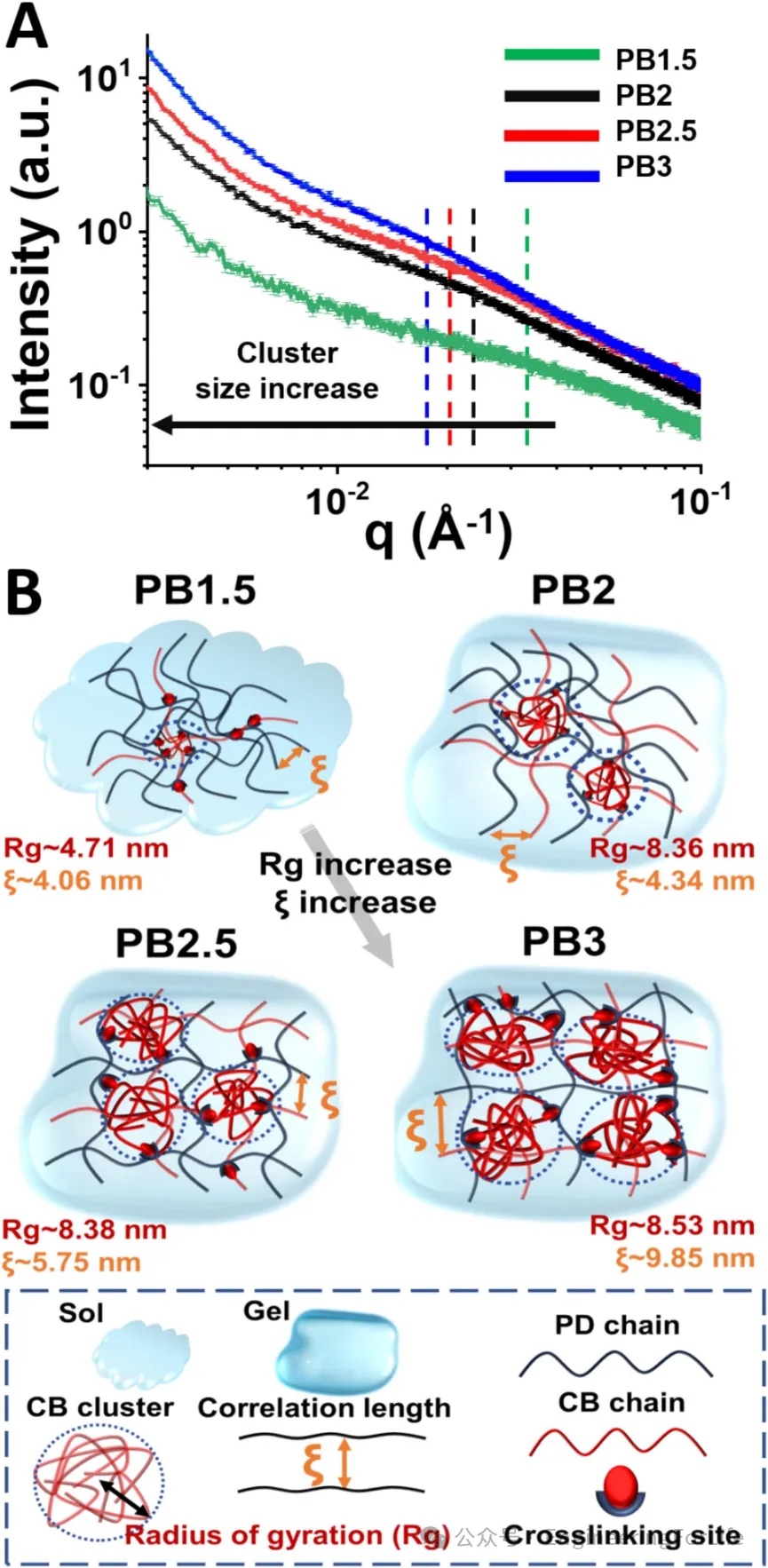

然后，研究者利用相干小角X射線散射（SAXS）技術(shù)分析了不同CB交聯(lián)劑濃度的PB水凝膠的微觀結(jié)構(gòu)。結(jié)果表明，隨著CB濃度的增加，PB水凝膠的散射曲線斜率變得更陡峭，表明網(wǎng)絡(luò)交聯(lián)密度增加（圖7A）。圖7B展示了PB水凝膠內(nèi)部網(wǎng)絡(luò)架構(gòu)隨CB濃度增加的演變示意圖，顯示了聚合物網(wǎng)格在交聯(lián)點增加時被拉伸成更三維的結(jié)構(gòu)。這些結(jié)果表明，CB交聯(lián)劑濃度的增加不僅增強了PB水凝膠的網(wǎng)絡(luò)結(jié)構(gòu)，還促進了更大聚集物的形成，從而提高了水凝膠的機械強度和穩(wěn)定性。


6. PB水凝膠的犧牲性能和葡萄糖敏感性

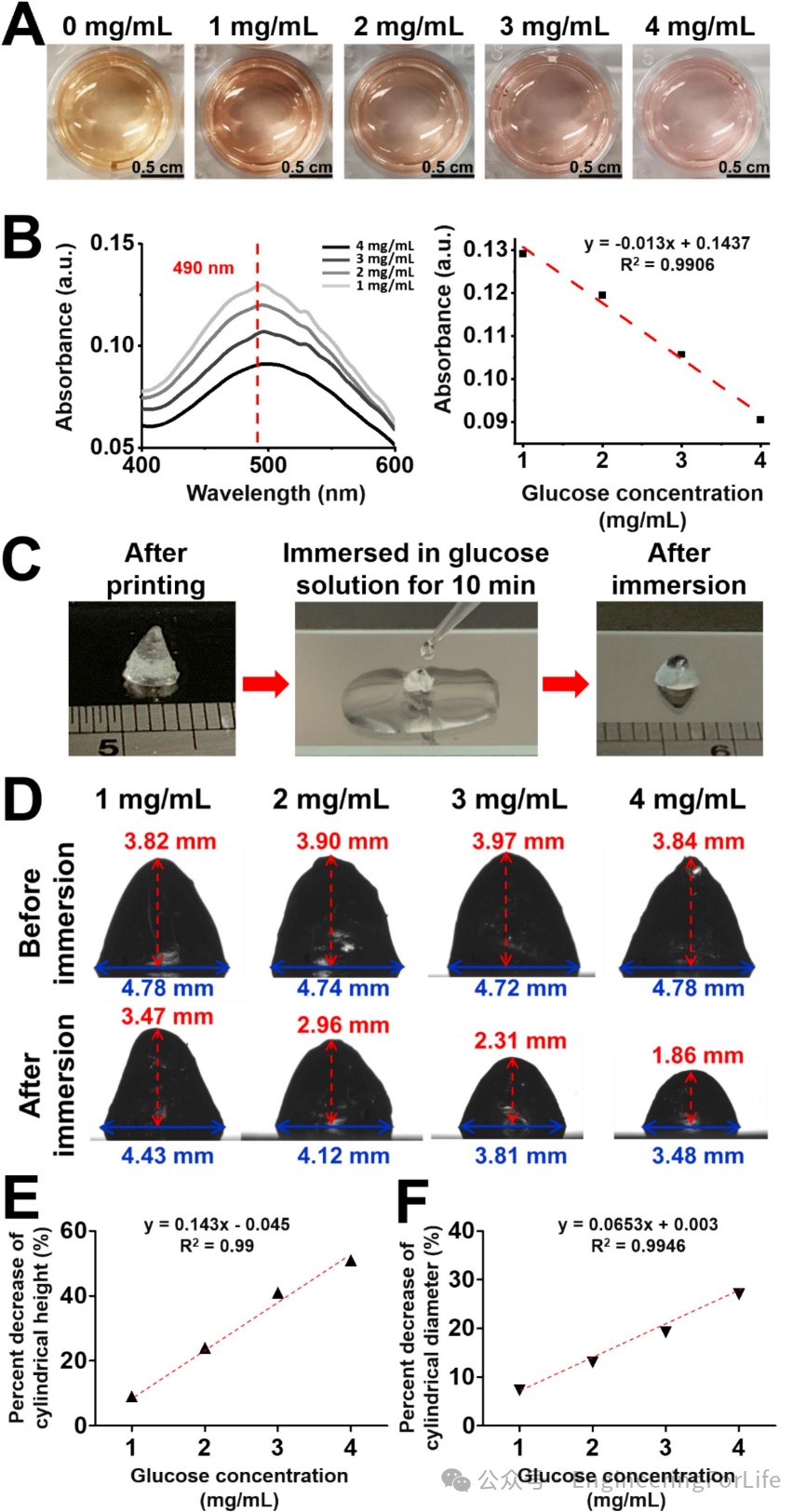

然后，研究者評估了PB水凝膠的可犧牲性能和葡萄糖敏感性。ARS染料與CB的硼酸基團結(jié)合后，在葡萄糖存在下會發(fā)生顏色變化，隨著葡萄糖濃度增加，顏色從淡黃色逐漸變?yōu)槌壬�或粉色（圖8A）。通過UV-vis光譜分析，建立標(biāo)準(zhǔn)曲線，證實了PB2.5水凝膠對葡萄糖的敏感性（圖8B）。這些結(jié)果表明，PB水凝膠具有良好的葡萄糖響應(yīng)性，可作為葡萄糖檢測的潛在材料。


7. PB2.5水凝膠的注射性和3D可打印性

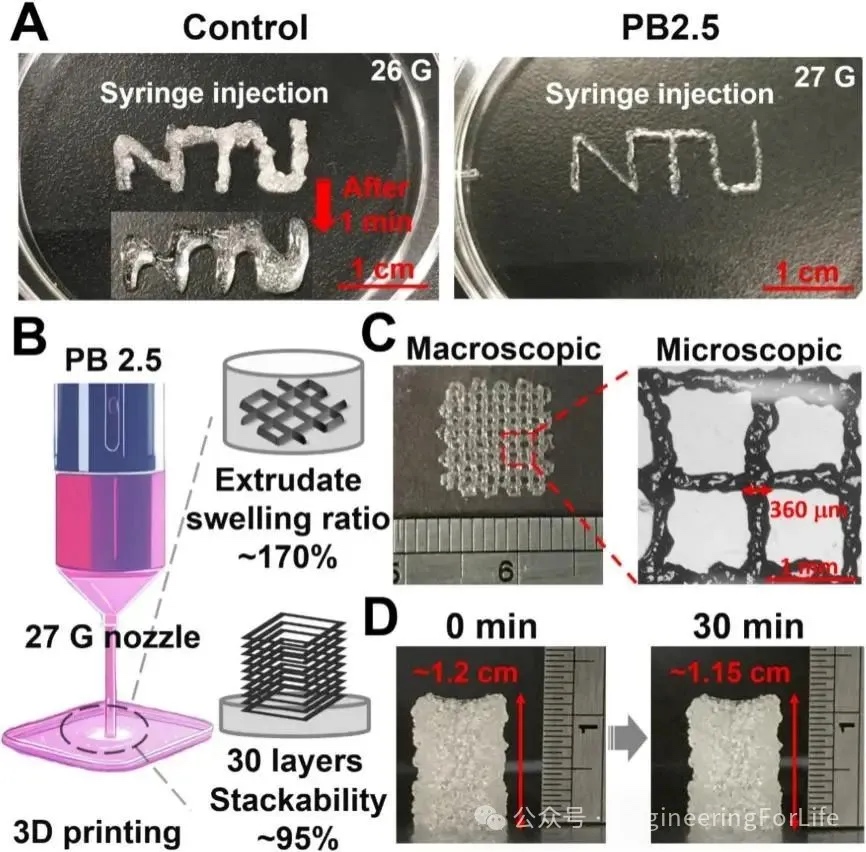

最后，研究者評估了PB2.5水凝膠的可注射性和3D打印性能。實驗表明，PB2.5水凝膠能夠通過27G（內(nèi)徑約210 μm）的注射針頭順利擠出，而對照組水凝膠（由小分子硼砂交聯(lián)）在擠出后膨脹且表面不連續(xù)，1分鐘內(nèi)失去形狀并合并（圖9A）。此外，PB2.5水凝膠成功用于3D打印，打印出的網(wǎng)格狀平方圖案的微通道寬度約為360 μm，膨脹比約為170%（圖9C）。PB2.5水凝膠展現(xiàn)出良好的堆疊能力，打印后能保持超過95%的原始設(shè)計高度（1.2 cm）（圖9D）。這些結(jié)果證明了PB2.5水凝膠具有優(yōu)異的可注射性和3D打印性能，適用于生物制造應(yīng)用。


綜上，本文通過將CPBA接枝到殼聚糖上合成了取代度為~25%的聚合物。CB聚合物可以通過氫鍵、π–π堆積和陽離子–π相互作用等協(xié)同作用進行自組裝。SAXS譜圖表明，CB自組裝水凝膠的完整性可能源于由超分子力驅(qū)動的簇形成（~7 nm）。除了自組裝之外，將線性PD聚合物摻入CB水凝膠中可以提高結(jié)構(gòu)脆性，同時通過交聯(lián)增強延展性。PB水凝膠的動態(tài)、剪切稀化、自修復(fù)和彈性特性促進了連續(xù)細絲沉積和3D打印過程中的結(jié)構(gòu)完整性。SAXS分析進一步揭示了PB動態(tài)基質(zhì)內(nèi)物理簇（~9.4–17 nm）的形成，顯著增強了3D堆疊性而無需后處理加固。PB水凝膠憑借其延展性、韌性和固有的3D堆疊性，成為了一種獨特的葡萄糖敏感性和3D可打印材料，適用于生物醫(yī)學(xué)應(yīng)用。

參考資料：https://doi.org/10.1016/j.carbpol.2025.123737

(責(zé)任編輯：admin)

• 3D打印鞋履新紀(jì)元：Zeller
• 可注射又可3D打印！葡萄糖
• 尼康SLM與法國航天巨頭阿
• 鞋類初創(chuàng)公司Koobz籌集516
• 英國水務(wù)公司規(guī)模化應(yīng)用3D
• Sparc3D推出下一代高分辨

• ·3D打印鞋履新紀(jì)元：Zellerfeld與設(shè)計師
• ·可注射又可3D打印！葡萄糖敏感型水凝膠
• ·尼康SLM與法國航天巨頭阿麗亞娜合作開
• ·鞋類初創(chuàng)公司Koobz籌集5164萬元種子資
• ·英國水務(wù)公司規(guī)模化應(yīng)用3D打印技術(shù) 推
• ·Sparc3D推出下一代高分辨率3D模型生成
• ·多響應(yīng)4D打印智能納米復(fù)合材料的遠程變
• ·3D Systems發(fā)行9200萬美元可轉(zhuǎn)債，優(yōu)化
