航天壓力容器傳統外形通常為球形和球柱形，結構單一，壁厚較薄，尺寸精度和材料性能要求高，主要采用機加工成形、焊接裝配方式生產。

      然而，針對未來多樣化的航天任務，航天壓力容器可能會面臨太空冷熱交替、太陽輻射等惡劣環境的考驗，進而要求其具有更為復雜、多樣的功能。同時，受飛行器外形限制，貯箱的形狀也將更加特殊。現有的生產工藝無法滿足未來航天壓力容器快速低成本的制造要求。與傳統制造方式相比，增材制造技術可實現航天壓力容器快速制造，大幅縮短生產周期，實現未來批量生產要求。

本期谷.專欄文章，將剖析金屬增材制造工藝在航天壓力容器制造領域的應用與發展。

 1. 航空航天領域的增材制造技術

目前，廣泛應用于航天領域的增材制造技術主要分為直接能量沉積（DED）和粉末床熔融（PBF）兩種。

     DED的工作原理是將融化的材料沉積在特定的位置來制造零件，制造過程通常是在惰性氣氛中。DED使用聚焦能源（激光束，電子束或者電弧等）局部熔融原料（粉末或者線材），并建造三維實體零部件。DED可以使用的金屬材料很多，例如鈦、鋁及其合金、不銹鋼和鉻鎳鐵合金等，這些材料廣泛地應用在航空航天中。與PBF技術相比，DED技術可以在打印過程中使用多軸沉積（比如附加的基板旋轉軸）和多材料輸送（比如多粉末料斗），這樣就可以制造出具有無支撐結構的復雜幾何形狀的零部件，例如薄壁結構。同樣，DED因其多粉末料斗儲存不同材料，可以用來制備功能梯度材料的零部件。

不同于DED技術，基于PBF的3D打印技術是將一層金屬粉末在工作基板上鋪展開來，并用聚焦能量源（激光束或電子束）選擇性的熔化粉末，當一層成型好后調平再鋪一層新粉，如此反復創建三維零部件。PBF技術可以使用的金屬材料通常是不銹鋼、工具鋼、鈦及鈦合金、鎳基合金和一些鋁合金。與DED技術相比，PBF技術的一個關鍵優勢在于其可以在打印懸臂和底切的過程中提供支撐結構，同時因熔池尺寸（大約1mm直徑）較小打印出的零部件具有高幾何精度（±0.05mm）和高保真細節特征。

 2.國際上航天壓力容器增材制造應用

2.1 美國軌道ATK公司AM推進劑貯箱

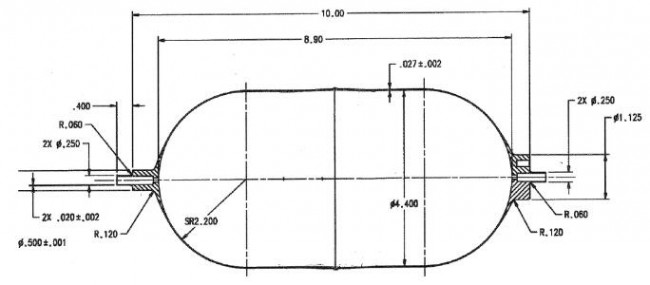

2018年美國軌道ATK公司針對增材制造在推進劑貯箱產品領域的應用可行性進行了評估研究。該研究共設計制造了兩件結構相同的貯箱量化評估件，其中一件采用鈦合金棒材傳統機加球殼組裝焊接（QT1），另一件采用增材制造球殼組裝焊接（QT2）。貯箱殼體幾何如圖1所示。

圖 1 隔膜貯箱接口圖（單位：英寸）

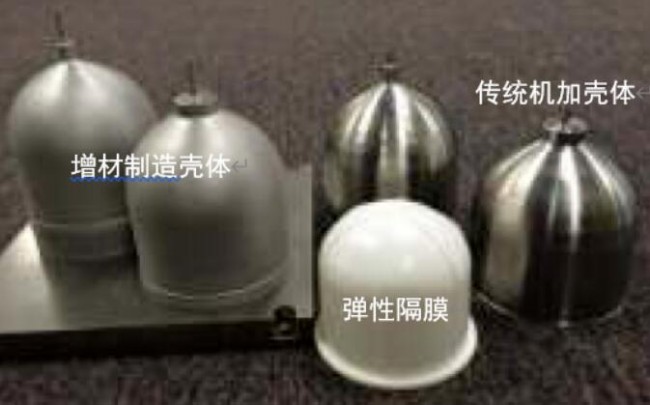

圖2為增材制造殼體（左側兩個殼體）和傳統機加工殼體（右側兩個殼體）。兩件貯箱殼體的尺寸相同，并且均在內部裝配彈性隔膜，如圖2所示。傳統機加殼體QT1的制造時間比較長，包括采購鈦合金棒材和機加工殼體及接口。增材制造QT2的制造時間較QT1縮短幾周。

圖 2 增材制造殼體（左）和傳統機加殼體（右）

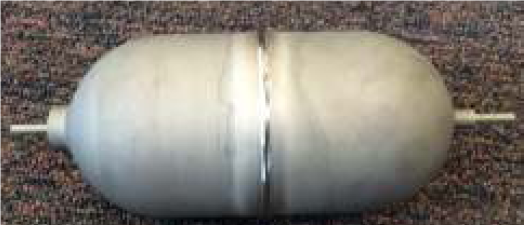

將彈性隔膜、上下殼體裝配后采用電子束合攏焊接得到完整的貯箱量化評估件。圖3為增材制造貯箱QT2。傳統機加貯箱QT1和增材制造貯箱QT2電子束焊接工藝規程一致，同時為了確保對比的準確性，未對增材制造貯箱QT2進行任何優化處理。

圖 3 增材制造貯箱QT2

針對上述兩件貯箱量化評估件按照以下順序進行一套完整的試驗流程：外觀檢查、射線和滲透檢驗、重量測量、初始容積測量、液壓強度驗證試驗、試驗后容積測量、疲勞循環試驗、泄漏檢查、射線和滲透檢驗、產品終檢和爆破試驗。其中，QT1和QT2貯箱量化評估件的質量相當。QT1凈重為0.565kg，QT2凈重為0.55kg，QT2較QT1重量輕2.7%，這說明相同尺寸零件增材制造較傳統機加重量略輕。

QT1和QT2貯箱量化評估件都成功進行了疲勞循環試驗，包括41.4bar（4.14MPa）下的51次MEOP循環和62.1bar（6.21MPa）下的17次驗證壓力循環。

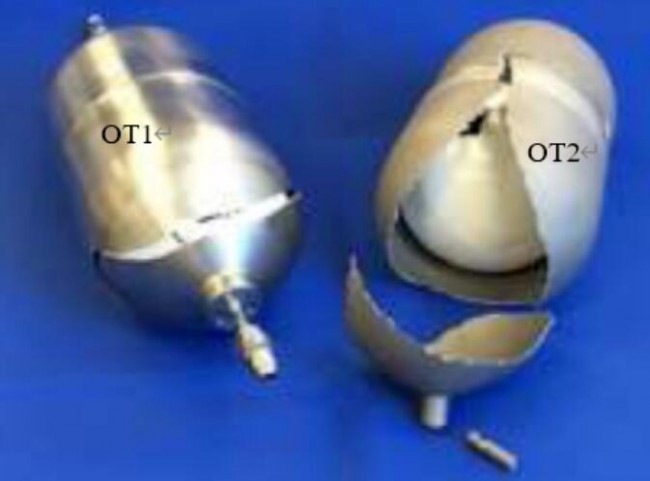

QT1和QT2貯箱量化評估件都成功進行了爆破壓力試驗。QT1具有退火后的6AL-4V鈦合金性能，其設計爆破壓力為110bar（11MPa），該貯箱在168.8bar（16.88MPa）時破裂。QT2增材制造殼體的機械性能較高，預測爆破壓力大于241bar（24.1MPa），實際爆破壓力為255bar（25.5MPa）。圖4為QT1和QT2爆破后形貌。從圖中可以看到，兩個貯箱量化評估件均在封頭薄膜處失效。

圖 4 兩件貯箱量化評估件爆破后形貌

2.2 美國軌道ATK公司增材制造推進劑管理裝置

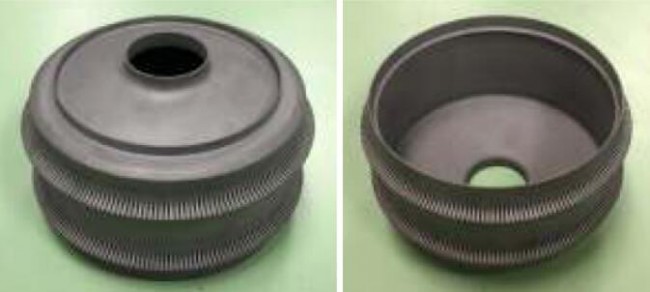

近些年，美國軌道ATK公司在增材制造推進劑管理裝置（PMD）零部件的研制方面取得了較多進展。圖5展示了一件典型的增材制造PMD零件。該零件如采用傳統制造工藝需由多件機加零件焊接得到，而采用增材制造工藝可實現整體打印一次成型，同時也大幅降低加工費。PMD零部件為非承壓件，相比承壓零部件更容易實現增材制造。

圖 5 采用AM技術制造的PMD組件

2.3 ARAPAIMA立方星增材制造貯箱

ARAPAIMA立方星主要用途為對太空殘留物體進行三維視覺和紅外成像，其目的是展示立方體衛星技術在空間感知、軌道碎片和小行星特性描述等方面的優勢。該衛星絕大部分部件為商業成熟產品。有效載荷由一臺商用紅外相機、一臺單色相機和一臺小型激光測距儀組成。其通過星體跟蹤器、全球定位系統和慣性測試單元進行姿態確定和系統控制。通過論證，該衛星配備一套冷氣推進系統用于姿態控制和軌道機動。推進系統核心為用于兩相流體的推進劑貯箱，其功能是將氣相推進劑從飽和相中分離出來，并輸送至微型推力器。

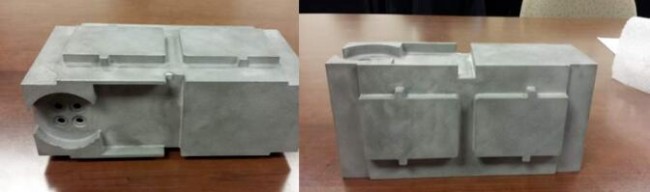

考慮到貯箱制造成本、周期和強度要求，最終確定采用AlSi10Mg激光熔焊增材制造方式生產兩件貯箱試驗件。AlSi10Mg增材制造材料強度特性略優于6061-T6鋁合金。在貯箱設計階段，結合激光熔化打印過程進行了針對性結構設計。例如：推進劑貯箱呈45度方向打印、去除較小通孔、在凸臺上增加角撐板等。增材制造貯箱試驗件最終狀態如圖6所示。

圖 6 ARAPAIMA推進劑貯箱

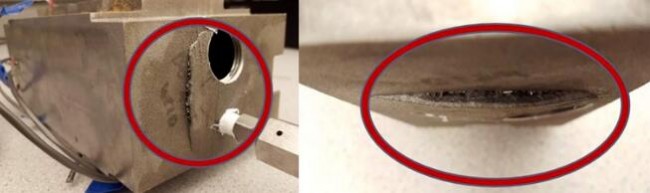

采用一件貯箱試驗件進行了壓力試驗，將試驗件與試驗系統連接后，采用試驗用水填充整個貯箱，然后加壓。該貯箱設計工作壓力為160 psi（約1.1MPa），最終爆破壓力為410 psi（約2.8MPa），爆破最終形貌分別如圖7所示。

圖7 ARAPAIMA推進劑貯箱爆破最終形貌

2.4 美國Relativity Space公司增材制造貯箱

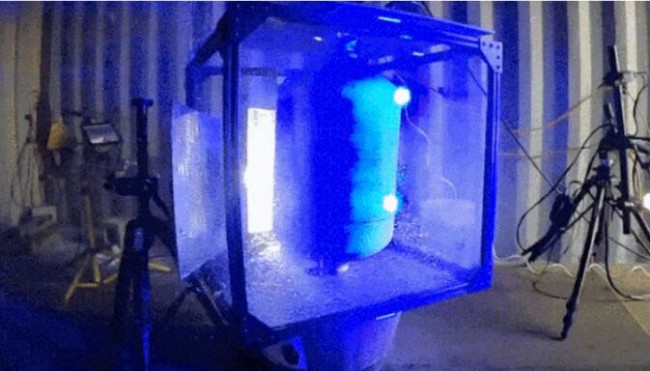

2017年，美國Relativity Space公司開始研制全球首個完全增材制造火箭Terran1。該火箭一級由三個組件構成：推進器、推進劑貯箱和級間段。其中推進劑貯箱為共底貯箱，同樣也采用增材制造技術生產。2019年，美國相對論公司采用1/5縮比尺寸的增材制造貯箱，并進行了爆破試驗驗證。最終該貯箱爆破壓力裕度達10%，滿足火箭設計要求。

圖 8 Relativity Space 增材制造貯箱

2.5 美國洛克希德·馬丁公司增材制造貯箱

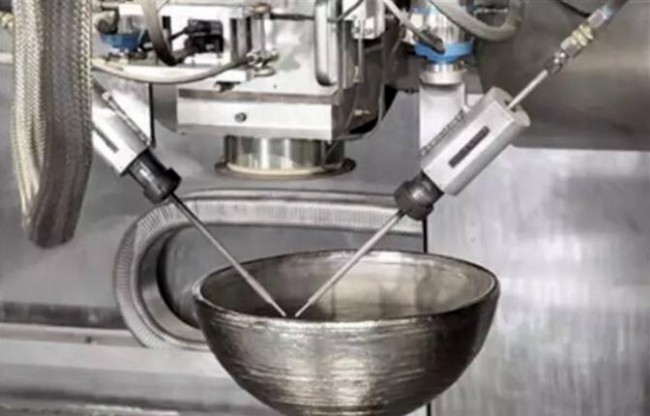

2018年7月，洛馬公司完成了使用其最大的電子束增材制造設備制造的衛星燃料貯箱鈦合金部件的最后一輪測試，完成了一項歷時多年的開發項目，旨在制造能夠搭載衛星的巨型高壓燃料貯箱。

該鈦合金燃料貯箱（直徑達1.16 m）由三個部件焊接而成，兩個用作頂蓋、底蓋的增材制造圓頂，以及一個采用傳統制造技術制造的、長度可變的鈦合金圓柱體（形成貯箱箱體）。相比傳統鍛造技術（采購直徑為1.2192 m、厚101.6 mm的鈦合金鍛件可能需要一年或更長時間，使它們成為貯箱中最具挑戰性和最昂貴的部件），采用電子束增材制造技術制造圓頂，制造時間縮短了87%，將整體貯箱交付時間從兩年縮短到了3個月，節約了80%以上的材料浪費，實現了材料近零浪費。

考慮到即使是最小的泄露或缺陷也可能對衛星的運行造成災難性的影響，洛馬公司全力確保增材制造貯箱達到或超過NASA要求的性能和可靠性。公司相關人員對貯箱結構進行了嚴格的評估，并進行了一整套測試。該貯箱目前作為L(zhǎng)M2100衛星平臺的標準零部件選項。

圖 9 美國洛克希德·馬丁公司增材制造貯箱殼體
