沈陽(yáng)工業(yè)大學(xué)張松教授團(tuán)隊(duì)：激光增材制造新型馬氏體時(shí)效鋼的開(kāi)發(fā)和表征！
時(shí)間：2024-06-04 09:22 來(lái)源：焊接科學(xué) 作者：admin 閱讀：次
來(lái)源：焊接科學(xué)
作者：張松
近日，沈陽(yáng)工業(yè)大學(xué)材料科學(xué)與工程學(xué)院張松教授團(tuán)隊(duì)在《Materials Science and Engineering: A》（中科院1區(qū)，Top，影響因子6.4）期刊發(fā)表最新研究成果“Development and characterization of a novel maraging steel fabricated by laser additive manufacturing”，研究了激光增材制造的新型高鉬馬氏體時(shí)效鋼的開(kāi)發(fā)和表征。張松教授為通訊作者。
研究人員在530℃下對(duì)馬氏體時(shí)效鋼進(jìn)行直接時(shí)效處理2h以引發(fā)沉淀強(qiáng)化效應(yīng)，并研究了時(shí)效處理前后馬氏體時(shí)效鋼的顯微組織、納米壓痕特征和力學(xué)性能。結(jié)果表明，時(shí)效處理前后，馬氏體時(shí)效鋼的相組成保持一致，均呈現(xiàn)馬氏體組織。而時(shí)效處理促進(jìn)了奧氏體的逆相變，促進(jìn)了Fe2Mo顆粒和納米球狀析出相的析出。經(jīng)過(guò)直接時(shí)效處理的馬氏體時(shí)效鋼表現(xiàn)出優(yōu)異的機(jī)械性能，納米硬度范圍為7.10±0.17GPa至10.07±0.13GPa，抗拉強(qiáng)度為1978±38MPa，延伸率為7.36%。這些機(jī)械性能與經(jīng)過(guò)時(shí)效處理的18Ni300馬氏體時(shí)效鋼相當(dāng)，凸顯了所實(shí)現(xiàn)的高性能。這些優(yōu)異機(jī)械性能的主要強(qiáng)化機(jī)制歸因于Fe2Mo和納米級(jí)球形析出相誘導(dǎo)的析出強(qiáng)化效應(yīng)。
激光增材制造和直接時(shí)效處理的結(jié)合為制造具有出色機(jī)械性能的高性能馬氏體時(shí)效鋼提供了一種有前途的方法。這項(xiàng)研究的結(jié)果有助于更深入地了解高鉬元素馬氏體時(shí)效鋼的微觀結(jié)構(gòu)演變和強(qiáng)化機(jī)制，對(duì)先進(jìn)工程和制造行業(yè)的各種應(yīng)用具有重要意義。
工作亮點(diǎn)
（1）設(shè)計(jì)了一種新型高鉬馬氏體時(shí)效鋼樣品。
（2）馬氏體時(shí)效鋼樣品直接時(shí)效530°/2h
（2）研究了馬氏體時(shí)效鋼樣品的納米壓痕行為。
（3）研究了馬氏體時(shí)效鋼涂層的拉伸性能和斷裂機(jī)理。
關(guān)鍵結(jié)論
該研究利用激光增材制造技術(shù)制造一種新型高鉬馬氏體時(shí)效鋼。主要結(jié)論概述如下。
(1) 打印樣品呈現(xiàn)出具有嚴(yán)重晶格畸變的單一α-Fe相，包括蜂窩狀和樹(shù)枝狀晶體。此外，枝晶之間析出Fe2Mo金屬間化合物。
(2) 在530℃時(shí)效處理2h后，Mo元素從α-Fe相中固溶出，導(dǎo)致α-Fe中的晶格畸變減少。Mo元素的析出增加了枝晶間區(qū)域的Fe2Mo含量。此外，在枝晶內(nèi)觀察到許多納米級(jí)球形沉淀相，尺寸約為20nm。這些納米級(jí)球形沉淀物對(duì)時(shí)效樣品的機(jī)械性能有顯著貢獻(xiàn)。
(3) 建成樣品的納米硬度范圍為6.39±0.21至8.99±0.12GPa，由于激光增材制造過(guò)程中的原位回火效應(yīng)，從頂部到街道界面逐漸增加。對(duì)于時(shí)效樣品，納米硬度范圍為7.10±0.17至10.07±0.13GPa。時(shí)效樣品中納米硬度的增強(qiáng)歸因于Fe2Mo金屬間化合物和納米級(jí)球形析出相引起的析出強(qiáng)化效應(yīng)。
(4) 測(cè)得打印樣品的拉伸強(qiáng)度和伸長(zhǎng)率分別為1057±21MPa和1.81%。時(shí)效后拉伸強(qiáng)度提高至1978±38MPa，伸長(zhǎng)率提高至7.36%。時(shí)效樣品的拉伸強(qiáng)度比打印樣品高約1.87倍。時(shí)效后樣品抗拉強(qiáng)度的提高是Mo元素固溶強(qiáng)化、Fe2Mo顆粒和納米級(jí)析出相沉淀強(qiáng)化以及位錯(cuò)強(qiáng)化的綜合作用的結(jié)果。在時(shí)效樣品中觀察到的斷裂機(jī)制是脆性斷裂和韌性斷裂。
通訊作者
張松，女，博士，遼寧工業(yè)大學(xué)材料科學(xué)與工程學(xué)院教授，碩士生導(dǎo)師。主要研究方向：激光增材制造及再制造、材料表面工程、耐磨蝕材料開(kāi)發(fā)及應(yīng)用。先后主持了國(guó)防“863”先進(jìn)材料專項(xiàng)子課題、中國(guó)博士后基金、金屬腐蝕與防護(hù)國(guó)家重點(diǎn)實(shí)驗(yàn)室基金、遼寧省自然科學(xué)基金、遼寧省教育廳基金及企業(yè)委托項(xiàng)目10余項(xiàng)。在Scripta Materialia、Surface & Coatings Technology、Trans. Nonferrous Met. Soc.、中國(guó)生物醫(yī)學(xué)工程學(xué)報(bào)、金屬學(xué)報(bào)等國(guó)內(nèi)外雜志發(fā)表論文70余篇，SCI、EI收錄40篇，申請(qǐng)國(guó)家發(fā)明專利4項(xiàng)，授權(quán)1項(xiàng)。
論文引用
Xu T Z, Zhang S, Du Y, et al. Development and characterization of a novel maraging steel fabricated by laser additive manufacturing[J]. Materials Science and Engineering: A, 2023: 145975.
https://doi.org/10.1016/j.msea.2023.145975
作者：張松
近日，沈陽(yáng)工業(yè)大學(xué)材料科學(xué)與工程學(xué)院張松教授團(tuán)隊(duì)在《Materials Science and Engineering: A》（中科院1區(qū)，Top，影響因子6.4）期刊發(fā)表最新研究成果“Development and characterization of a novel maraging steel fabricated by laser additive manufacturing”，研究了激光增材制造的新型高鉬馬氏體時(shí)效鋼的開(kāi)發(fā)和表征。張松教授為通訊作者。
研究人員在530℃下對(duì)馬氏體時(shí)效鋼進(jìn)行直接時(shí)效處理2h以引發(fā)沉淀強(qiáng)化效應(yīng)，并研究了時(shí)效處理前后馬氏體時(shí)效鋼的顯微組織、納米壓痕特征和力學(xué)性能。結(jié)果表明，時(shí)效處理前后，馬氏體時(shí)效鋼的相組成保持一致，均呈現(xiàn)馬氏體組織。而時(shí)效處理促進(jìn)了奧氏體的逆相變，促進(jìn)了Fe2Mo顆粒和納米球狀析出相的析出。經(jīng)過(guò)直接時(shí)效處理的馬氏體時(shí)效鋼表現(xiàn)出優(yōu)異的機(jī)械性能，納米硬度范圍為7.10±0.17GPa至10.07±0.13GPa，抗拉強(qiáng)度為1978±38MPa，延伸率為7.36%。這些機(jī)械性能與經(jīng)過(guò)時(shí)效處理的18Ni300馬氏體時(shí)效鋼相當(dāng)，凸顯了所實(shí)現(xiàn)的高性能。這些優(yōu)異機(jī)械性能的主要強(qiáng)化機(jī)制歸因于Fe2Mo和納米級(jí)球形析出相誘導(dǎo)的析出強(qiáng)化效應(yīng)。
激光增材制造和直接時(shí)效處理的結(jié)合為制造具有出色機(jī)械性能的高性能馬氏體時(shí)效鋼提供了一種有前途的方法。這項(xiàng)研究的結(jié)果有助于更深入地了解高鉬元素馬氏體時(shí)效鋼的微觀結(jié)構(gòu)演變和強(qiáng)化機(jī)制，對(duì)先進(jìn)工程和制造行業(yè)的各種應(yīng)用具有重要意義。
工作亮點(diǎn)
（1）設(shè)計(jì)了一種新型高鉬馬氏體時(shí)效鋼樣品。
（2）馬氏體時(shí)效鋼樣品直接時(shí)效530°/2h
（2）研究了馬氏體時(shí)效鋼樣品的納米壓痕行為。
（3）研究了馬氏體時(shí)效鋼涂層的拉伸性能和斷裂機(jī)理。

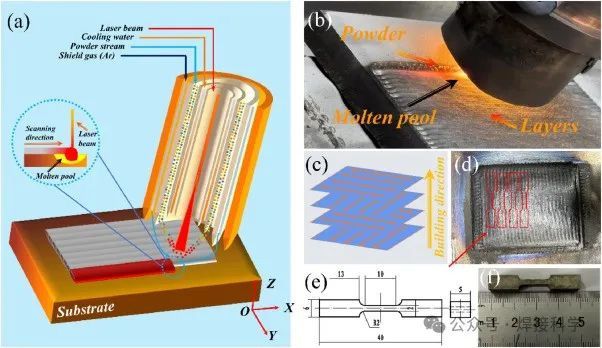

圖1. 激光增材制造和拉伸試樣示意圖。(a) 激光增材制造示意圖；(b) 實(shí)際的激光增材制造工藝；(c)激光增材制造堆疊方向示意圖；(d)馬氏體時(shí)效鋼樣品；(e-f)拉伸試樣尺寸示意圖。

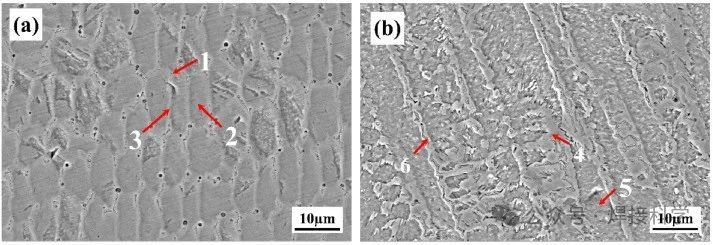

圖2. 馬氏體時(shí)效鋼的SEM形貌。(a) 打印樣本；(b) 時(shí)效樣品。

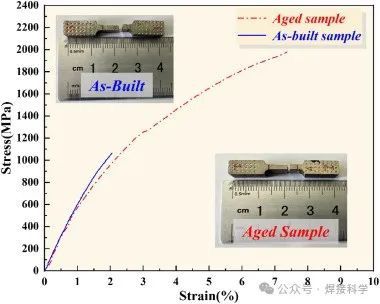

圖3. 馬氏體時(shí)效鋼的應(yīng)力-應(yīng)變曲線。
關(guān)鍵結(jié)論
該研究利用激光增材制造技術(shù)制造一種新型高鉬馬氏體時(shí)效鋼。主要結(jié)論概述如下。
(1) 打印樣品呈現(xiàn)出具有嚴(yán)重晶格畸變的單一α-Fe相，包括蜂窩狀和樹(shù)枝狀晶體。此外，枝晶之間析出Fe2Mo金屬間化合物。
(2) 在530℃時(shí)效處理2h后，Mo元素從α-Fe相中固溶出，導(dǎo)致α-Fe中的晶格畸變減少。Mo元素的析出增加了枝晶間區(qū)域的Fe2Mo含量。此外，在枝晶內(nèi)觀察到許多納米級(jí)球形沉淀相，尺寸約為20nm。這些納米級(jí)球形沉淀物對(duì)時(shí)效樣品的機(jī)械性能有顯著貢獻(xiàn)。
(3) 建成樣品的納米硬度范圍為6.39±0.21至8.99±0.12GPa，由于激光增材制造過(guò)程中的原位回火效應(yīng)，從頂部到街道界面逐漸增加。對(duì)于時(shí)效樣品，納米硬度范圍為7.10±0.17至10.07±0.13GPa。時(shí)效樣品中納米硬度的增強(qiáng)歸因于Fe2Mo金屬間化合物和納米級(jí)球形析出相引起的析出強(qiáng)化效應(yīng)。
(4) 測(cè)得打印樣品的拉伸強(qiáng)度和伸長(zhǎng)率分別為1057±21MPa和1.81%。時(shí)效后拉伸強(qiáng)度提高至1978±38MPa，伸長(zhǎng)率提高至7.36%。時(shí)效樣品的拉伸強(qiáng)度比打印樣品高約1.87倍。時(shí)效后樣品抗拉強(qiáng)度的提高是Mo元素固溶強(qiáng)化、Fe2Mo顆粒和納米級(jí)析出相沉淀強(qiáng)化以及位錯(cuò)強(qiáng)化的綜合作用的結(jié)果。在時(shí)效樣品中觀察到的斷裂機(jī)制是脆性斷裂和韌性斷裂。
通訊作者
張松，女，博士，遼寧工業(yè)大學(xué)材料科學(xué)與工程學(xué)院教授，碩士生導(dǎo)師。主要研究方向：激光增材制造及再制造、材料表面工程、耐磨蝕材料開(kāi)發(fā)及應(yīng)用。先后主持了國(guó)防“863”先進(jìn)材料專項(xiàng)子課題、中國(guó)博士后基金、金屬腐蝕與防護(hù)國(guó)家重點(diǎn)實(shí)驗(yàn)室基金、遼寧省自然科學(xué)基金、遼寧省教育廳基金及企業(yè)委托項(xiàng)目10余項(xiàng)。在Scripta Materialia、Surface & Coatings Technology、Trans. Nonferrous Met. Soc.、中國(guó)生物醫(yī)學(xué)工程學(xué)報(bào)、金屬學(xué)報(bào)等國(guó)內(nèi)外雜志發(fā)表論文70余篇，SCI、EI收錄40篇，申請(qǐng)國(guó)家發(fā)明專利4項(xiàng)，授權(quán)1項(xiàng)。
論文引用
Xu T Z, Zhang S, Du Y, et al. Development and characterization of a novel maraging steel fabricated by laser additive manufacturing[J]. Materials Science and Engineering: A, 2023: 145975.
https://doi.org/10.1016/j.msea.2023.145975
(責(zé)任編輯：admin)
Fabric8Labs推出AI芯片定
Titomic又一合作，將與nuF
荷蘭公司將開(kāi)設(shè)3D打印船舶
Chicago Additive推出AMOS
590MHz帶寬+超90%輻射效率
威斯康星大學(xué)麥迪遜分校工最新內(nèi)容
- ·Fabric8Labs推出AI芯片定制冷板：3D打
- ·Titomic又一合作，將與nuForj 合作加速
- ·荷蘭公司將開(kāi)設(shè)3D打印船舶制造工廠，采
- ·Chicago Additive推出AMOS 300，軍方FD
- ·590MHz帶寬+超90%輻射效率！北大深研院
- ·威斯康星大學(xué)麥迪遜分校工程師利用 3D
- ·Nature子刊：利用深度學(xué)習(xí)技術(shù)通過(guò)照片
- ·Axtra3D推出集成HPS工藝的純硅膠3D打印
- ·新研究發(fā)現(xiàn)通過(guò)3D打印混凝土的厚度優(yōu)化
- ·Fabric8Labs與AEWIN合作，將利用電化學(xué)
突破性生物3D打印
迪拜LEAP 71公司
3D生物打印構(gòu)建內(nèi)
《Small Science
南洋理工-劍橋大
清華大學(xué)：抗拉強(qiáng)熱點(diǎn)內(nèi)容
- ·基于主動(dòng)學(xué)習(xí)框架的增材制造TC4工藝參
- ·雙光子聚合—高精密制造領(lǐng)域的“新星”
- ·3D打印晶格結(jié)構(gòu)設(shè)計(jì)終極指南：部件輕量
- ·綜述：金屬微滴噴射3D打印技術(shù)
- ·連續(xù)界面光刻技術(shù)最新突破！Carbon利用
- ·3D生物打印技術(shù)在增強(qiáng)類器官工程中的最
- ·渦輪葉片高能束增材再制造修復(fù)技術(shù)：理
- ·綠色又安全，3D打印膠原水凝膠：從材料
- ·3D打印機(jī)技術(shù)大比拼：FDM、SLA、CLIP、
- ·鈦強(qiáng)了：鉑力特3D打印鈦合金鉸鏈，裝上
