清華大學姚學鋒教授團隊：3D打印連續纖維增強熱塑性復合材料宏細微觀多尺度分析(2)
時間：2021-12-30 09:43 來源：南極熊 作者：admin 閱讀：次
為了能夠實現對整體CFRTPCs試件的力學分析，需要建立隨機纖維代表性體積單元，如圖4所示。基于已知的ABS熱塑性樹脂和T300碳纖維的力學性能，獲得樹脂與纖維的混合物的平均物理參量。
圖4 碳纖維體積分數為30%的纖維隨機分布的代表性體積單元
對3D打印得到的CFRTPCs進行力學分析，需要將獲得的CFRTPCs試件的形貌輸出并導入固體分析軟件中。對試件的兩端設置邊界條件，令其一端固定，另一端沿著Z軸正方向以2mm/min的速度拉伸。本文描述的打印流程和材料參數與文獻中實驗中的參數相同，將兩種方法得到的應力應變曲線對比，結果如下：實驗中得到的3D打印的CFRTPCs的模量和強度分別為62.5GPa和986MPa，采用本文有限元方法獲得的試件模量與強度分別為64.72GPa和1001.17MPa，其對應的誤差分別為3.55%和1.54%。結果表明本文提出的模擬手段可以對3D打印CFRTPCs的模量和強度給出很好的預測。

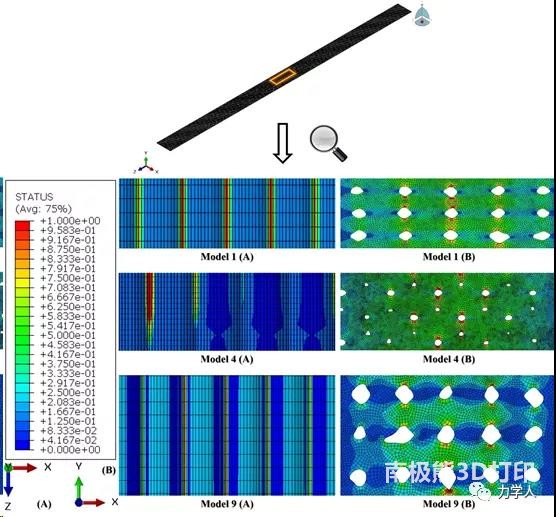

將CFRTPCs中心位置的主承力區域放大，臨近失效時沿著纖維方向及垂直于纖維方向的損傷分布由圖5給出。試件的損傷首先發生在兩個珠粒之間的區域。這是由于在3D打印規則的橢圓形過程中，在孔洞缺陷附近將發生應力集中，造成試件首先在該區域發生損傷。隨后，若CFRTPCs繼續受力，由于復合材料不同方向的強度特征，試件會沿著纖維方向開裂。
圖5 宏觀CFRTPCs的損傷分布
該論文以Multi-scale analysis for 3D printed continuous fiber reinforced thermoplastic composites為題發表在《Composites Science and Technology》上。在清華大學姚學鋒教授的指導下，重慶大學弘深青年教師付宇彤為本文的第一作者。通訊作者清華大學姚學鋒教授目前主要從事先進復合材料結構、航空橡膠密封結構、飛機增升裝置、高通量設計、實驗力學與無損檢測等研究領域的科學研究工作。參與大型飛機C919、C929及支線客機ARJ21的重大科研攻關項目。兼任中國復合材料學會常務理事、中國力學學會實驗力學專業委員會委員、《Composite Structures》《Composites Part C》《 力學季刊 》《 現代機械 》等編委。
原文鏈接：https://www.sciencedirect.com/sc ... 21004218?via%3Dihub
(責任編輯：admin)
逐夢生物3D打印人造組織器
16歲高中生“手搓”折疊屏
3D Systems 創始人Chuck H
吳鑫華院士領銜建設蘇州大
武漢三維陶瓷總經理馬濤：
李方正：中國增材制造產業最新內容
中科院林鑫團隊To
專訪清鋒創始人姚
浙江大學賀永教授
吳逸飛：區塊鏈技
黃維院士團隊：3D
孫陸逸教授：高分熱點內容
