導讀：經(jīng)過兩年多的技術攻關，威拉里成功研發(fā)出適用于大幅面LPBF成型技術的T70X高溫鈦合金粉末，并完成多輪次、多項目的打印測試，測試結(jié)果達到預期目標。目前，該材料相關專利已進入申請階段。現(xiàn)將技術成果正式發(fā)布，以期推動更廣泛的應用，發(fā)揮新材料的應用價值。
      隨著空天飛行器馬赫數(shù)的不斷提升，發(fā)動機機匣及渦輪葉片等關鍵部件對輕量化和耐高溫性能的要求日益嚴苛。當前，LPBF技術主要應用的TC4和TA15鈦合金，在500℃以上工況下力學性能顯著下降，難以滿足更高溫度的使用需求。雖然Ti2AlNb等合金具有較好的耐高溫性能，但其在成型過程中存在開裂敏感性問題，難以通過SLM工藝實現(xiàn)大尺寸構(gòu)件成型，嚴重制約了規(guī)模化應用。
     針對這一技術瓶頸，威拉里創(chuàng)新研發(fā)出T70X高溫鈦合金粉末，填補了國內(nèi)大尺寸增材制造用耐高溫鈦合金材料的技術空白。

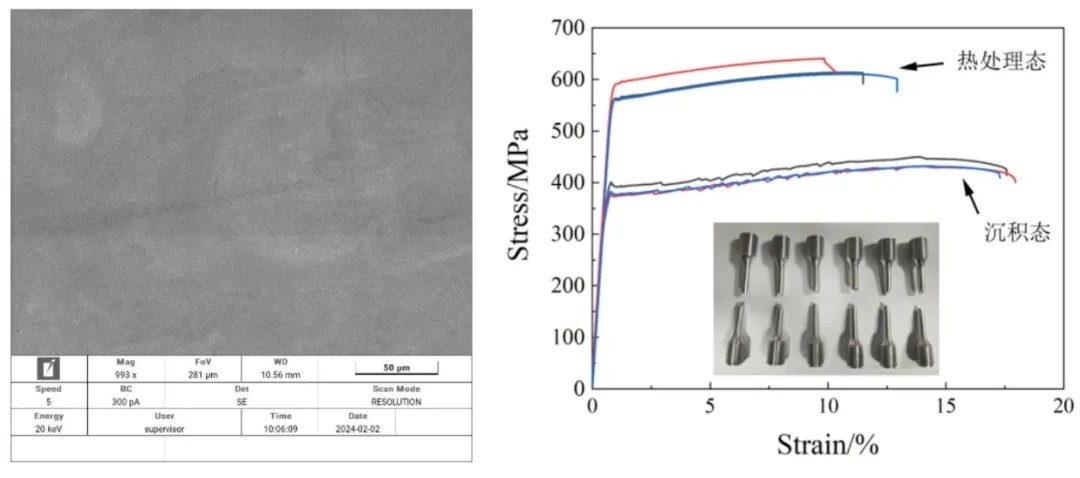

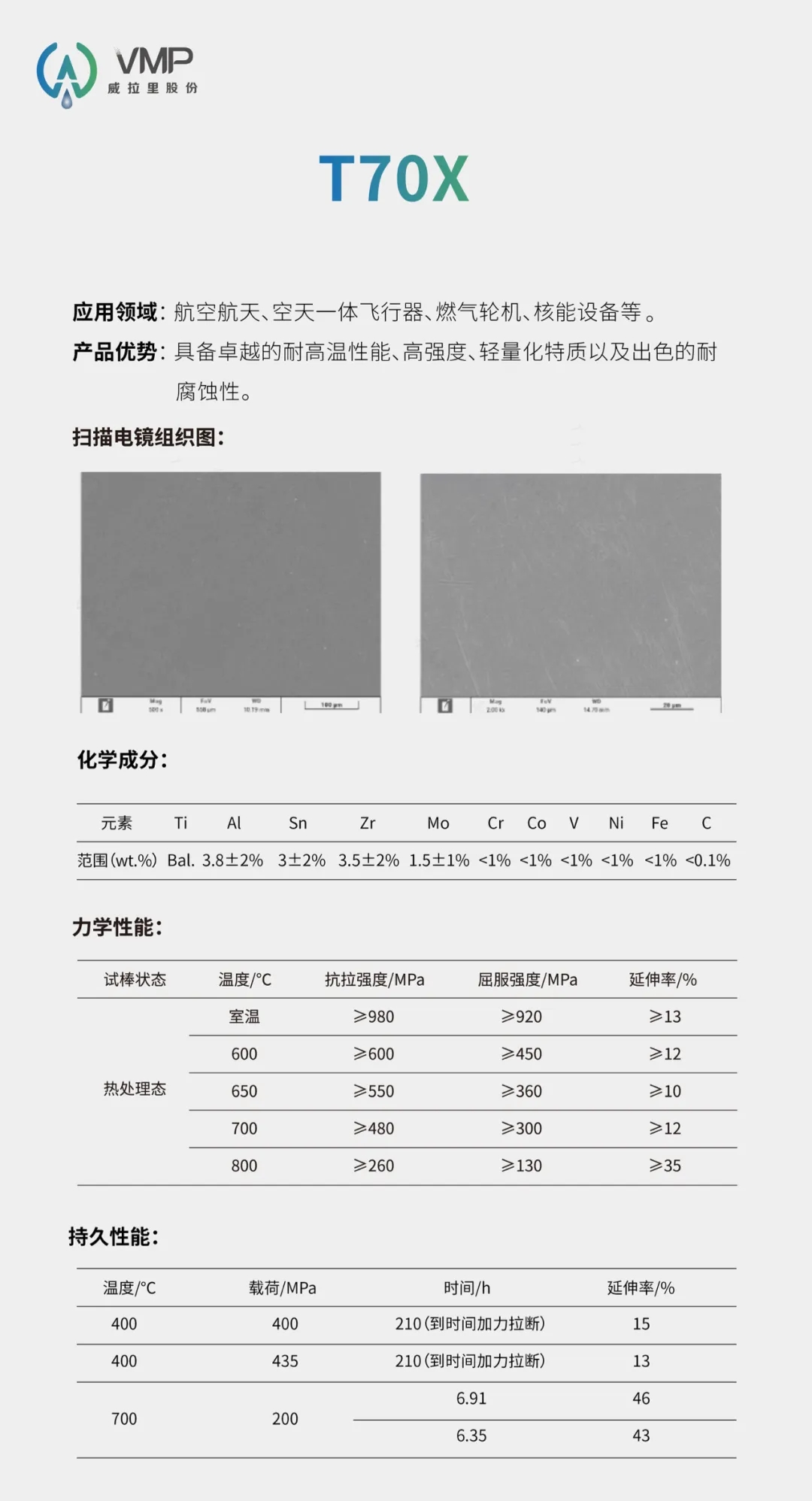

      威拉里通過優(yōu)化合金元素的含量并結(jié)合多元素的協(xié)同作用，在提高T70X高溫鈦合金粉末高溫性能的同時，有效抑制裂紋敏感性，提升材料的整體性能和可靠性。目前已通過超過500mm幅面的薄壁件打印驗證，打印尺寸變形小，熱處理無開裂，探傷檢測無缺陷。打印可靠性、可成型性、尺寸偏差穩(wěn)定性以及材料批次穩(wěn)定性均已得到多次驗證。通過優(yōu)化工藝參數(shù)，已實現(xiàn)最小壁厚0.3mm的成型能力。在45°成型角度下，表面質(zhì)量光滑，整體成型性能與TA15相近。此外，通過焊接實驗驗證了材料的可焊性，成功打通了相關工藝路徑，為后續(xù)應用提供了技術保障。


      T70X高溫鈦合金粉末采用電極感應氣霧化制粉裝備（EIGA）制備，該工藝適用于鈦合金、金屬間化合物等高活性或難熔金屬的粉末生產(chǎn)。威拉里通過技術創(chuàng)新，成功優(yōu)化了EIGA裝備操作流程，實現(xiàn)了連續(xù)加料技術的突破性應用。這一創(chuàng)新不僅使設備操作更加簡便高效，更顯著提升了金屬粉末的生產(chǎn)效率，同時大幅降低了生產(chǎn)成本。
     威拉里始終秉持創(chuàng)新精神，將進一步拓寬金屬增材的應用領域，致力于為行業(yè)提供更多技術領先的粉末材料，推動相關產(chǎn)業(yè)邁向新高度。

(責任編輯：admin)

• Alpha Powders 利用專利球
• 威拉里創(chuàng)新發(fā)布T70X高溫鈦
• 對標NASA的GRCop-42，冠達
• PowderMonkeys推出兩種先
• 中航邁特鈦推出核能增材制
• 抗拉強度≥600MPa，威拉里

• ·Alpha Powders 利用專利球化工藝，將廢
• ·威拉里創(chuàng)新發(fā)布T70X高溫鈦合金粉末，適
• ·對標NASA的GRCop-42，冠達科技實現(xiàn)Cu-4
• ·PowderMonkeys推出兩種先進聚合物粉末
• ·中航邁特鈦推出核能增材制造專用MT-Ti3
• ·抗拉強度≥600MPa，威拉里推出A60X高強
• ·Advanced Laser Materials (ALM):聚焦
• ·Tekna 2023年收入2.16億元，增長52%，
