亚洲精品一区二区三区在线_91原创国产_日本69视频_久久av综合_日韩电影在线一区_一区二区三区久久

熱門標(biāo)簽-網(wǎng)站地圖-注冊(cè)-登陸-手機(jī)版-投稿 3D打印網(wǎng),中國(guó)3D打印行業(yè)門戶網(wǎng)!
當(dāng)前位置:主頁 > 3D打印材料 > 金屬材料 > 正文

新加坡制造技術(shù)研究所:激光輔助增材制造高強(qiáng)度高塑性鋼!

時(shí)間:2021-08-21 21:50 來源:南極熊 作者:admin 閱讀:
      導(dǎo)讀:本文研究了激光輔助增材制造(LAAM)高強(qiáng)度鋼,利用內(nèi)部回火效應(yīng)促進(jìn)在成品樣品中形成高含量的金屬碳化物(如M23C6和M7C3)。內(nèi)在的回火效應(yīng)有助于在成品狀態(tài)下獲得比傳統(tǒng)制造方法更好的力學(xué)性能,促進(jìn)后續(xù)熱處理(HTs)獲得優(yōu)異的力學(xué)性能。在多尺度上研究了高溫?zé)崽幚韺?duì)材料微觀組織和力學(xué)性能的影響。由于在沉積過程中的回火作用,大量的碳化物在內(nèi)部形成。高溫下,高密度的位錯(cuò)促進(jìn)了大量納米孿晶和碳化物的形成。高溫拉伸試樣的真拉應(yīng)力約為1.81 GPa,真應(yīng)變約為21%,與采用增材制造和傳統(tǒng)方法加工的大范圍高強(qiáng)度鋼相比,獲得了優(yōu)秀的強(qiáng)度-塑性組合。在變形過程中,晶粒和孿晶界強(qiáng)化、析出強(qiáng)化和位錯(cuò)強(qiáng)化有助于提高強(qiáng)度,而良好的塑性源于孿晶誘導(dǎo)塑性(TWIP)和變形誘導(dǎo)塑性(TRIP)效應(yīng),以及較高的加工硬化率。這一發(fā)現(xiàn)意味著,通過充分理解和利用IHT效應(yīng),可以開發(fā)AM定制材料。
     開發(fā)具有高強(qiáng)度和良好塑性組合的金屬和合金是一個(gè)長(zhǎng)期的挑戰(zhàn),因?yàn)閺?qiáng)度和塑性之間存在制衡。高強(qiáng)度鋼(HSSs)的研制已經(jīng)探索了許多途徑,特別是極限抗拉強(qiáng)度為>1.5 GPa的超高強(qiáng)度鋼(UHSS),一般需要添加高碳(>0.4 wt%)或昂貴的摻雜元素(如Ni、Co、Cr等)。高碳添加劑是最有效和最經(jīng)濟(jì)的方法之一,但它可能導(dǎo)致可焊性和可加工性的下降。此外,昂貴元素的摻雜增加了材料成本,不利于大規(guī)模工業(yè)應(yīng)用。近年來高熵合金(HEAs)的發(fā)展為通過孿晶變形提高材料延性提供了一條有前景的途徑;然而,目前的HEAs很難達(dá)到超過1 GPa的抗拉屈服強(qiáng)度。
       基于激光的增材制造(AM)通過使用高能激光按照預(yù)先設(shè)計(jì)的CAD模型和刀具路徑將粉末顆粒熔化在一起,逐步形成對(duì)象,從點(diǎn)到線、層,最后到3D組件。AM引出了一種開發(fā)高性能超高壓器件的潛在方法。以往大量的研究已經(jīng)建立了工藝參數(shù)、顯微組織和性能之間的關(guān)系的知識(shí)。雖然由于內(nèi)部高殘余應(yīng)力和細(xì)小晶粒導(dǎo)致的變形能力較低,但由于晶粒細(xì)化,AM加工的超高強(qiáng)度鋼一般比傳統(tǒng)的變形件具有更高的強(qiáng)度和硬度。AM生產(chǎn)的AF9628低合金UHSS的極限抗拉強(qiáng)度高達(dá)1.4 GPa,延伸率約為10%,這是迄今為止AM生產(chǎn)的合金中最高的。此外,當(dāng)AM加工的UHSS的抗拉強(qiáng)度超過1.5 GPa時(shí),伸長(zhǎng)率通常低于10%。例如,經(jīng)AM處理的馬氏體時(shí)效鋼在熱處理后表現(xiàn)出約2 GPa的超高強(qiáng)度,而伸長(zhǎng)率保持在5%以下。AM處理H13鋼的抗拉強(qiáng)度達(dá)到1.7GPa左右,伸長(zhǎng)率僅為1.6%。
        然而,利用AM期間獨(dú)特的熱歷史來開發(fā)具有良好力學(xué)性能的超高強(qiáng)度鋼的巨大潛力卻被忽視了。在AM過程中,固化材料在沉積相鄰軌道和后續(xù)層時(shí)將經(jīng)歷循環(huán)再加熱和冷卻過程。這種特殊的熱歷史包括從液態(tài)的快速淬火,然后循環(huán)再加熱引起大量的短期溫度峰值,導(dǎo)致沉積態(tài)材料的本征熱處理(IHT)。近年來的研究表明,IHT對(duì)沉積材料的作用可以促進(jìn)析出相的固有形成,調(diào)整非平衡微觀結(jié)構(gòu),改變相組成。例如,在激光沉積Fe-19Ni-xAl (at%)合金時(shí),由于IHT效應(yīng),原位生成了2 ~ 4nm大小、密度高達(dá)1025/m3的NiAl納米顆粒。此外,在汽車零件的激光粉末床融合更多的殘留奧氏體形成的水平建立樣本(體積7%)比在垂直樣品(體積3%)由于一層更大的區(qū)域在水平樣本,從而導(dǎo)致一個(gè)更長(zhǎng)的時(shí)間間隔(~55s)垂直層。因此,水平樣品允許更多的時(shí)間散熱到周圍,導(dǎo)致了在激光加工中更高的溫度梯度和冷卻速度。此外,激光AM過程中獨(dú)特的熱歷史促進(jìn)了AM處理316L不銹鋼中位錯(cuò)網(wǎng)絡(luò)的形成,從而降低了強(qiáng)度-塑性的平衡。
在此,新加坡制造技術(shù)研究院研究了一種低成本的AISI 420高速鋼,采用粉末噴吹激光輔助增材制造(LAAM),其中IHT效應(yīng)引起的內(nèi)在回火促進(jìn)了大量金屬碳化物的內(nèi)在形成,以及后熱處理對(duì)LAMM材料組織和性能的影響。熱處理后金屬碳化物含量的增加以及納米孿晶導(dǎo)致了廣泛的高強(qiáng)度鋼之間良好的強(qiáng)度-塑性組合。闡明了強(qiáng)度-塑性平衡的基本機(jī)理,突出了IHT在AM中原位回火沉積材料的能力,以提高強(qiáng)度-塑性組合。相關(guān)研究成果以題“Superior strength-ductilityin laser aided additive manufactured high-strength steel by combination ofintrinsic tempering and heat treatment”發(fā)表在增材頂刊Virtualand Physical Prototyping上。

相關(guān)鏈接:https://www.tandfonline.com/epri ... 452759.2021.1964268


采用球形AISI 420粉末(Fe-13.78Cr-1.04Mn-0.85Si-0.21C,wt.%),粒徑分布為D10 = 55.0, D50 = 89.3, D90 = 146.4。該粉末具有很低的回火溫度,可達(dá)204°C,這是在沉積過程中激發(fā)材料的IHT效應(yīng)的理想溫度。粉末形貌如圖1a所示,粉末顆粒呈現(xiàn)如圖1b所示的胞狀微觀結(jié)構(gòu)。樣品采用新加坡制造技術(shù)研究所(SIMTech)開發(fā)的粉末噴吹LAAM系統(tǒng)生產(chǎn)。LAAM過程如圖1c所示; 420SS粉末以0.65 mm的恒定開口空間和3.3 g/min的給粉速度沉積。采用不同的激光功率(P)和掃描速度(v)進(jìn)行工藝優(yōu)化,其中線性激光能量(η)定義為η = P/v。采用層間旋轉(zhuǎn)90°的光柵激光掃描模式。在LAAM過程中使用最佳工藝參數(shù)的熱歷史是由四個(gè)熱電偶在沉積樣品的不同位置記錄的(見圖1d)。

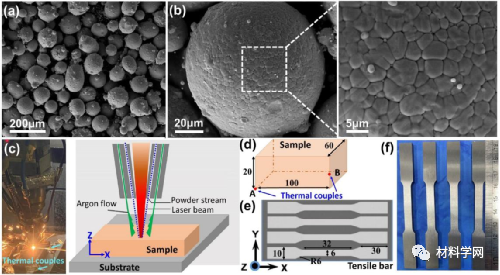

圖 1. 粉末和實(shí)驗(yàn)過程。(a) 和 (b) 粉末形態(tài),(c) LAAM 工藝示意圖和照片,(d) 熱歷史測(cè)量位置,(e) 和(f) 拉伸樣品,其尺寸符合 ASTM E8 標(biāo)準(zhǔn)(厚度為 4mm)。

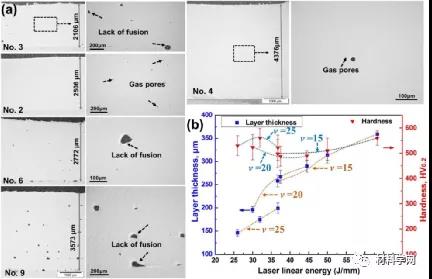

圖 2. 工藝參數(shù)優(yōu)化。(a) 具有代表性的OM圖像顯示了不同參數(shù)加工樣品的缺陷,以及 (b) 工藝參數(shù)對(duì)樣品層厚度和硬度的影響。

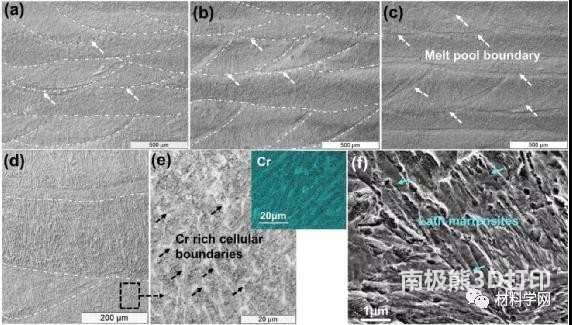

圖 3. LAM 處理的 420SS 樣品的微觀形態(tài)。(a) 成品,(b) HT427,(c) 雙相-HT,(d) 長(zhǎng)枝晶和 (e) 成品樣品中枝晶邊界處的 Cr 偏析(插入 Cr 的 EDS 映射),以及(e)顯示 HT427 樣品中板條馬氏體的 SEM 圖像。

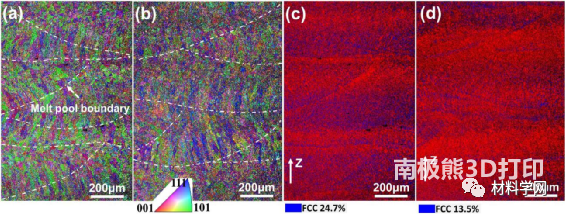

圖 4. 樣品沿構(gòu)建方向 (Z) 的低倍率 EBSD 分析。(a) 和 (b) 分別是成品樣品和 HT427 樣品的 IPF;(c) 和 (d) 分別是成品樣品和 HT427 樣品的相位分布圖。(c) 和 (d) 中的紅色和藍(lán)色區(qū)域分別代表 BCC 和 FCC。

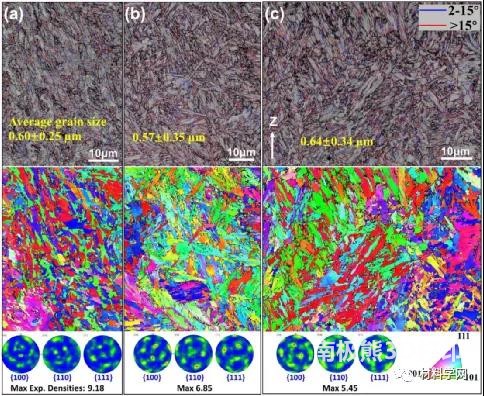

圖 5. 沿構(gòu)建方向 (Z) 對(duì) (a) 成品、(b) HT427 和(c) 雙相 HT 樣品進(jìn)行高倍放大 EBSD 分析。

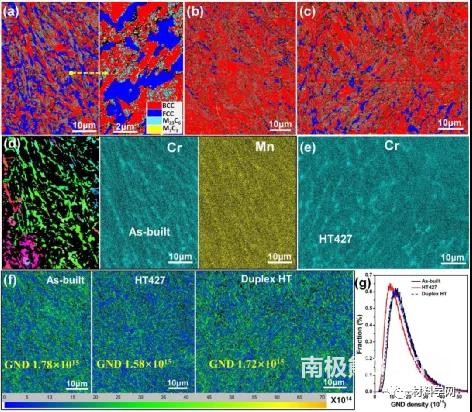

圖 6. (a) 成品圖、(b)HT427 和 (c) 雙相 HT 樣品的相位分布圖;(d) FCC 相的 IPF 和成品樣品中的元素分布,(e) 雙相-HT 樣品中的 Cr 分布;(f) GND 圖(單位:/m2)和(g) GND 密度分布曲線。

(責(zé)任編輯:admin)

weixin
評(píng)論
發(fā)表評(píng)論
請(qǐng)自覺遵守互聯(lián)網(wǎng)相關(guān)的政策法規(guī),嚴(yán)禁發(fā)布色情、暴力、反動(dòng)的言論。
評(píng)價(jià):
主站蜘蛛池模板: 亚洲色图欧美激情 | 在线观看免费精品国自产 | 欧美射| 高清国产一区 | 亚洲欧美日韩在线精品一区二区 | 国产精品精品视频 | 欧美爱爱网址 | 久久91精品国产91久久 | 国产免费一区二区三区 | 精品国产亚洲一区二区三区 | 精品久久久久久久中文字幕 | 国产区精品福利在线社区 | 国产一区二区三区久久 | 亚洲精品高清国产一久久 | 亚洲欧美日韩在线观看 | 久久久青青久久国产精品 | 国模吧国模吧一二区 | 国产精品国产欧美综合一区 | 2019亚洲日韩新视频 | 精品国产91久久久久久久 | 欧美日韩国产另类一区二区三区 | 女人18毛片a级毛片一区②区 | 国产一区二区三区免费在线观看 | 一本久道久久综合 | 国产精品视频一区二区三区w | 欧美a色爱欧美综合v | 欧美日韩欧美 | 黑人操穴 | 日韩精品欧美一区二区三区 | 久久精品国产99久久99久久久 | 国产精品伊人 | 国产一区二区三区久久精品 | 最新国产精品亚洲二区 | 亚洲欧洲精品一区二区三区 | 日韩免费一区二区三区在线 | 看毛片的网站 | 99一区二区三区 | 国产精品久久久久久一区二区 | 欧美精品午夜久久久伊人 | 热综合一本伊人久久精品 | 欧美日韩精品一区二区视频在线观看 |
