三、3DOne中自定義原點旋轉的實現

在許多3D建模，例如門、窗等都不是以幾何中心為原點旋轉的，在3DOne中如何實現自定義原點旋轉呢？我們還是用長方體為例實現。

自定義原點旋轉第一步：準備如下圖長方體，希望長方體繞（-50,0,0）逆時針旋轉45°；

自定義原點旋轉第二步：輔助圓柱體的放置。在自定義原點（-50,0,0）放置一圓柱體（注意圓柱體高度需高于長方體）；

自定義原點旋轉第三步：左鍵點擊長方體，選擇陣列工具，并挑選圓形陣列，如下兩圖

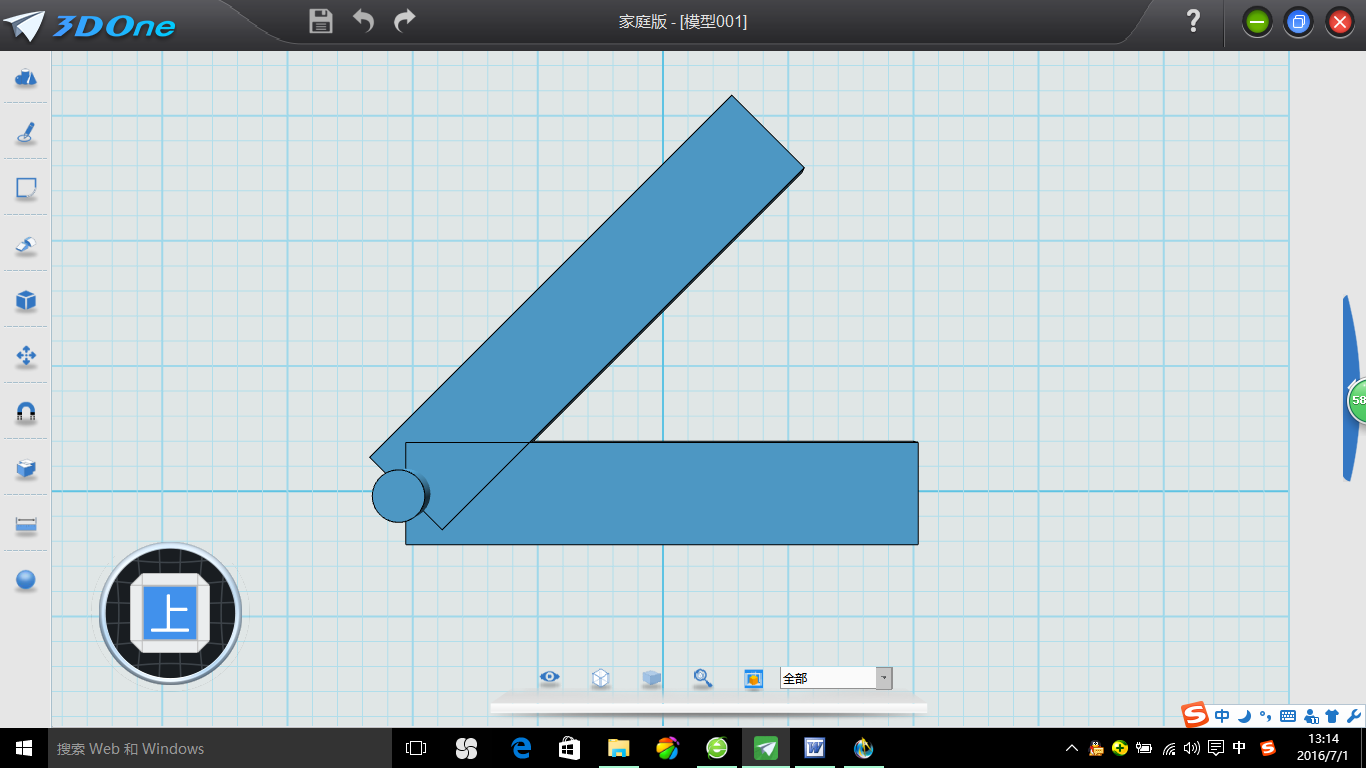

自定義原點旋轉第四步：圓形陣列方向的選擇、角度輸入操作，方向→點擊輔助圓柱體上表面圓心（出現一藍色圓柱箭頭）→輸入陣列數目2→輸入角度45°→確定

自定義原點旋轉第五步：刪除（或隱藏）基體、輔助圓柱體（紅色部分），得到按自定義原點（-50,0,0）逆時針旋轉45°后的長方體（藍色）。
