這個教程中我們通過CAD來給大家詳細介紹如何繪制圖像基礎建模命令的運用。

在下面我們舉出例子給大家看看如何利用CAD三維建模。

本題主要是介紹：

1、在實體的面上作圓并拉升。

2、旋轉建實體的運用。

3、二維命令“復制”、“鏡像”的運用。 下面，是本習題的詳細繪圖步驟講解，最后面是繪

步驟：

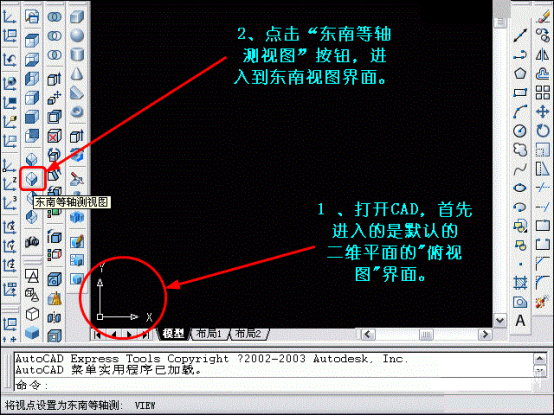

1、打開CAD，點擊“東南等軸測視圖”按鈕，進入到東南視圖界面

2、在東南視圖的界面里，點擊“長方體”命令，指定長方體的角點，并輸入“L”，畫長方體。

3、接著，輸入“長寬高”的尺寸，前面的教程已講過，“ 長寬高”對應UCS的坐標為XYZ。

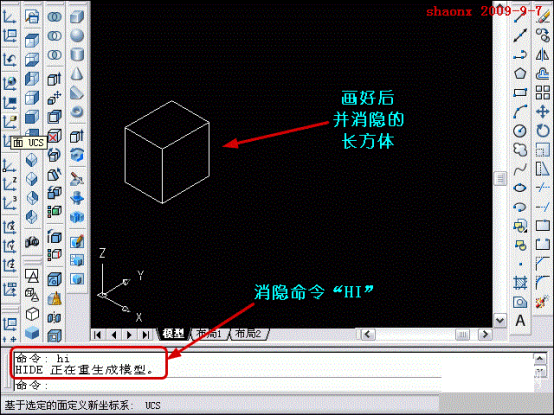

4、長方體畫好后，輸入消隱命令：“hide”，快捷命令為“hi”。這個命令以后經常要用的，大家一定要熟記。

5、點擊“面UCS”按鈕，啟動“面UCS”命令后，點擊長方體上一個面，UCS坐標就移動倒這個面上，而且這個面，成為XY平面。操作正確后，回車確認。

6、用直線命令，畫一輔助線段，此線段在平面的中間，方向垂直。如下圖。

7、選擇“圓”命令，以輔助線段的中點為圓心，在這個平面上畫一R3.5的圓，如下圖。
