在使用3DOne的自動吸附命令時發現，這個功能除了能夠快速的將一個實體吸附貼合至另一個實體指定的面上這個基本功能外，還有一些其他的能力在吸附過程中被表現了出來，經過試驗，總結出來了兩個在實際建模過程中會用到的比較多的兩個功能點，現在與大家一同分享，希望能過起到拋磚引玉的作用。

1、自動尋中能力

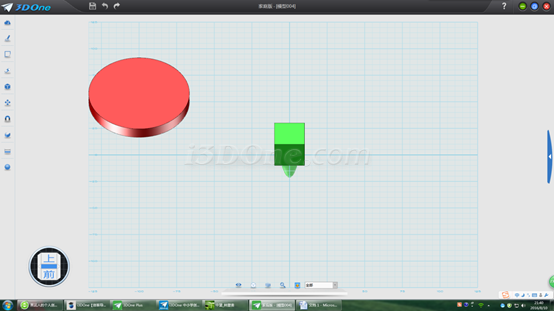

如上圖所示，要將綠色的實體1平整的那一面放到紅色實體2的中心去，通常的做法是：

① 使用【移動命令】中的【動態移動】命令先將綠色實體翻轉180度。

② 在使用【移動命令】中的【點對點移動】命令中的【兩者之間】到【曲率中心】命令才能夠完成這個過程。一共是3個步驟。

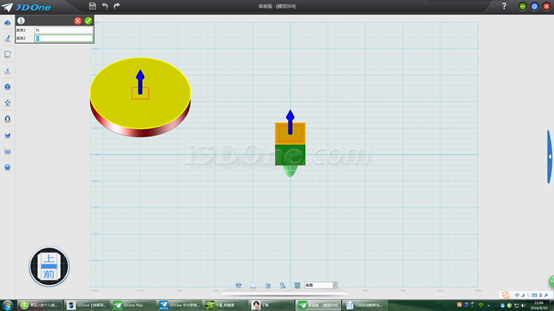

而使用【自動吸附】命令只需要一個命令就可以完成整個流程。打開【自動吸附命令】選擇綠色實體的上平面為實體1然后選擇紅色實體的上平面為實體2在點擊對勾完成命令。就是這樣的簡單與快捷。同時可以看到綠色實體被吸附放置到了紅色圓形實體的圓心上了。反過來也是一樣的。

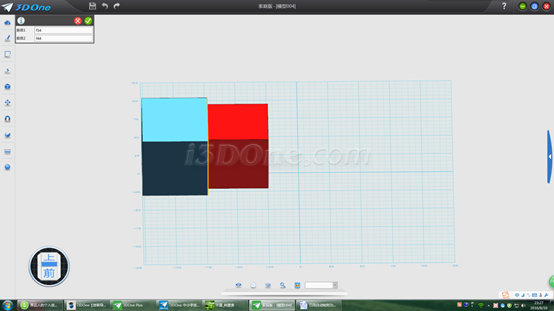

不論是方形吸附到圓形上去，還是圓形吸附到方形上去，都會自動的吸附到被吸附體的中心上去，這個道理不但在實體平面對平面中能夠被應用，同時也適用于圓環對圓環，平面對框架結構。

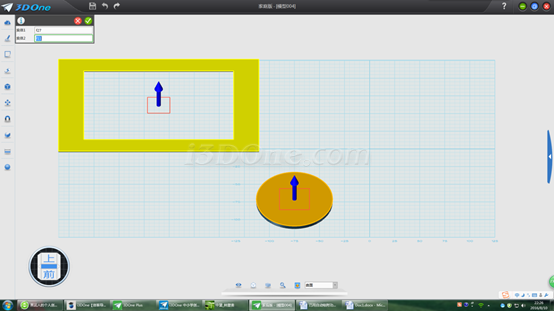

如上圖所示，實體1選擇圓形，實體2選擇長方形框架，使用自動吸附命令后圓形實體會被放置到框架實體的中心去。在這里只做這兩個例子來說明，而在實際使用中規則的實體對不規則的實體也同樣適用的，在這里就不在贅述了。

注意：這個功能只適合對同心度要求不高的場合哦。

2、自動隨形功能

圖一

圖二

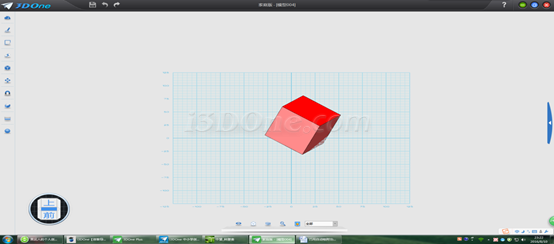

如圖一所示，在制作模型時的錯誤或者是需要將模型傾斜轉動以便觀察效果的操作后紅色的模型實體不在與網絡保持垂直狀態，現在又要將它放正回與網格垂直的狀態該怎么辦呢？方法也有兩個：

① 后退可這樣做的結果就意味著所做的一切都要拋棄重來。

② 手動旋轉會與網格垂直的狀態，可這樣做既麻煩，又不準確。

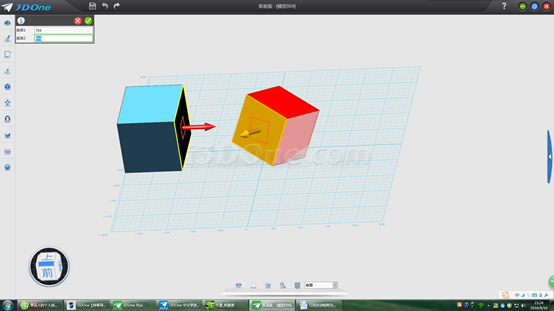

該怎么辦才好呢？這個時候就可以用到自動吸附命令中的自動隨形功能了，方法很簡單，只需要像圖二那樣先建立一個新的六面體，之后將紅色的實體吸附到新建的六面體相應的那一面上去，紅色實體就會恢復到與網絡或垂直或水平的狀態下了。

注意：是紅色的實體吸附到藍色的實體上去哦。

使用這個辦法有三個好處：

① 沒有使用后退命令導致的前功盡棄。

② 不用手動旋轉實體，也能快速準準確的進行水平或垂直校準。

③ 適用于需要頻繁的轉動與恢復模型實體時的操作，快捷，準確，方便。

一些老師和同學可能會驚訝于自動吸附的還有這些功能，但其實又合乎情理。其實很多命令的功能并沒有名字看起來的那些單一，背后往往隱藏著強大的功能，等著我們?nèi)グl(fā)現。
