你還可以為果籃設計一個底座（選作），通過“參考幾何體”與“偏移曲線”的方式來完成。

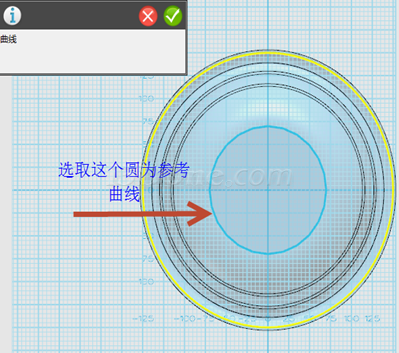

（1）選取“草圖繪制”中的“參考幾何體”工具，如圖所示

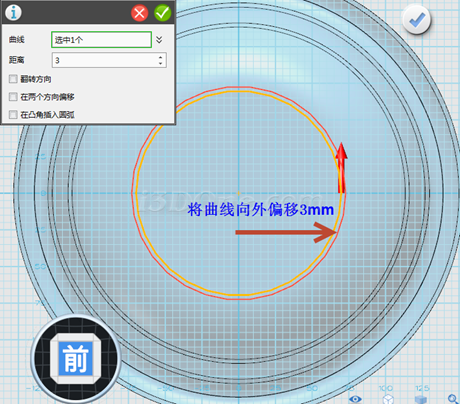

（2）選擇“草圖編輯”中的“偏移曲線”工具，將曲線向外偏移3mm，形成一個圓環，如圖所示

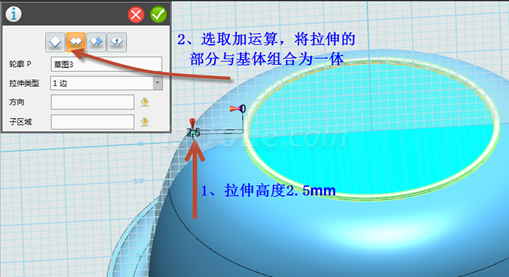

（3）選擇“特征造型”中的“拉伸”工具，拉伸高度2.5mm，并選取“加運算”命令，如圖所示

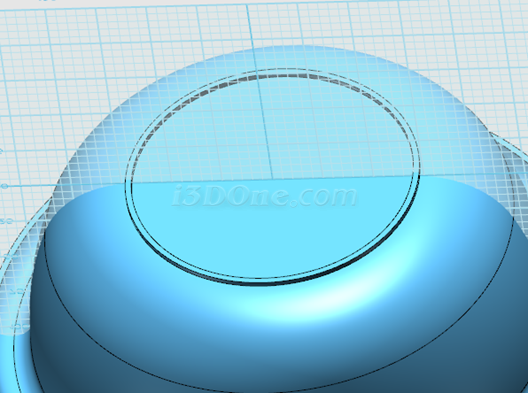

最后效果如圖所示

（二）果籃側面和底面的方型小孔設計與制作

7.首先在“視圖導航”中選擇“上”，并將鼠標指向浮動工具欄上選擇“眼睛”，然后選擇“自動對齊視圖”，擺正基本體。

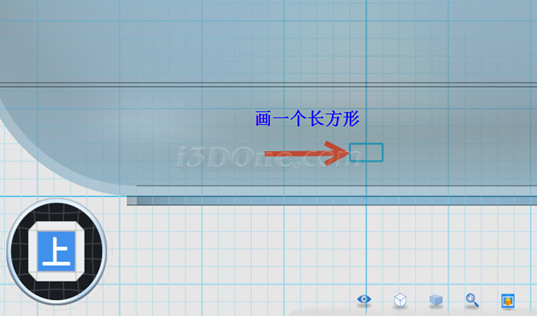

選擇“草圖繪制”中的“直線”工具，平面選取基準平面，在合適的位置畫出一個10í5的長方形，如圖所示

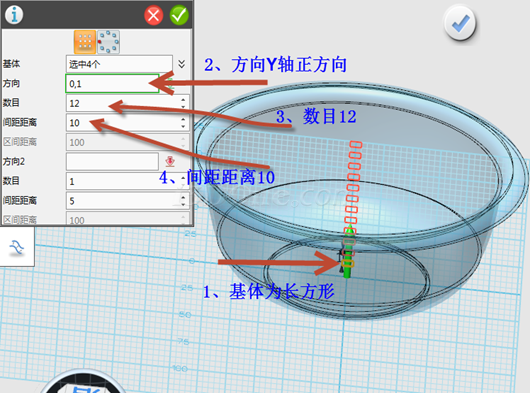

8.選擇“基本編輯”中的“陣列”，基體為長方形，方向（0，1）Y軸正方向，數目12，間距10，如圖所示

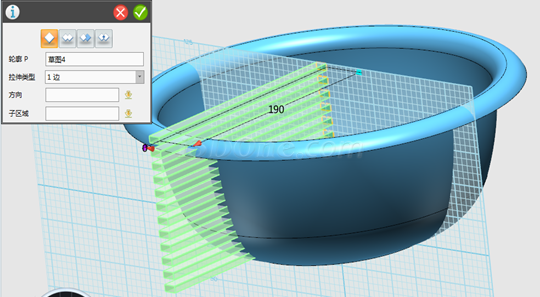

9.選擇“特征造型”中的“拉伸”，將其拉伸長度適當超過基本體外邊緣，如圖所示

(責任編輯：admin)
