基于輕型發動機LeiMot研究項目，FEV公司與其合作伙伴共同開發了全新的研究方法，采用了通過增材制造(AM)技術生產的大型發動機部件，同時擴大了塑料應用范圍，減輕整機質量，并優化了其功能。

 1、前言

      通過采用最新的傳統制造工藝，研究人員對以全鋁設計的現代乘用車汽油機和柴油機的成本和質量進行了優化。近年來，這些發動機的質量功率比有了進一步優化。3缸和4缸發動機的質量功率比約為1.1 kg/kW。這一特征代表了材料特性、負荷曲線和結構利用率在既定制造邊界條件下的平衡。這表明傳統制造工藝無法進一步減輕整機質量。在材料及負荷曲線相似或相同的情況下，研究人員將傳統制造工藝替換為激光粉床熔化(LPBF)技術，從而可進一步減輕整機質量。

       在由德國聯邦經濟與能源部(BMWi)支持的輕型發動機LeiMot研究項目中，FEV 公司將LPBF工藝用于氣缸蓋和曲軸箱的開發進程中。研究人員選擇大眾公司EA288evo系列2.0 L渦輪增壓直噴(TDI)柴油機作為基礎發動機，并進行了一系列優化，使開發出的新組件符合替代理念。針對該項目中采用增材制造(AM)技術的鋁部件的特點，研究人員選用了該工藝過程中最常用的AlSi10Mg材料。增材制造技術具有更高的自由度，不僅可以減少整機質量，還可用于改善發動機功能。

在開發LeiMot研究項目時，氣缸蓋和曲軸箱的設計從概念到制造過程(包括校準和后處理)始終遵循增材制造技術的邊界條件。
此外，熱固性注塑成型工藝的應用也是開發目標之一。為了合理使用該工藝，研究人員需要開發1種合適的曲軸箱概念。可用的材料為基于玻璃纖維增強酚醛樹脂而開發的纖維增強復合塑料(FRP)。

 2、組件概念

    研究人員首先對氣缸蓋和曲軸箱進行了功能分解。通過該方式，研究人員可以分析每個功能，并可以根據給定的邊界條件進行設計優化。此外，研究人員需要確保LeiMot氣缸蓋能與大眾曲軸箱實現相互兼容。同時，研究人員必須保留參考發動機的重要接口和組件，尤其是曲柄連桿機構、配氣機構及換氣組件。

      研究人員通過專門的設計方法，使厚度不大于2 mm的材料實現了冷卻、潤滑及換氣等功能，晶格結構的厚度明顯小于2 mm。與傳統的鑄造工藝相比，該方法可以根據負荷的不同而采用多種壁厚參數，且不會存在與傳統制造相關的結構弱點。

 3、氣缸蓋

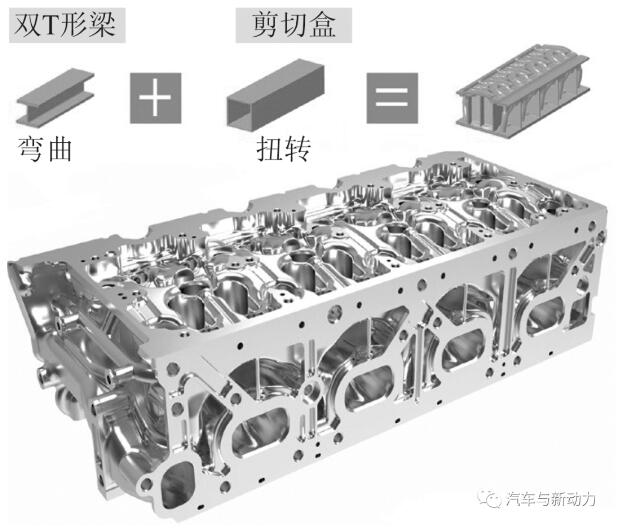

研究人員將開發重點首先放在氣缸蓋總體結構上，以便有針對性地對高機械應力區域進行設計。燃燒過程會導致彎曲應力的出現，并使發動機總成承受扭轉應力。因此氣缸蓋結合了采用雙T形梁(IPB)的閉口剪切盒(圖1)。該款最新設計的氣缸蓋質量約為8.5 kg，比參考氣缸蓋輕約22%。
圖片

圖1 LeiMot氣缸蓋結構設計方案

 4、曲軸箱與底板

在隔板之間，研究人員為曲軸箱設計了水平支承結構。如果沒有采用局部加固的功能組件(例如水通道或油道等)，則可通過十字肋加固開放式結構。此外,研究人員通過采用2條連接管，加固了平衡軸區域的隔板(圖2)。

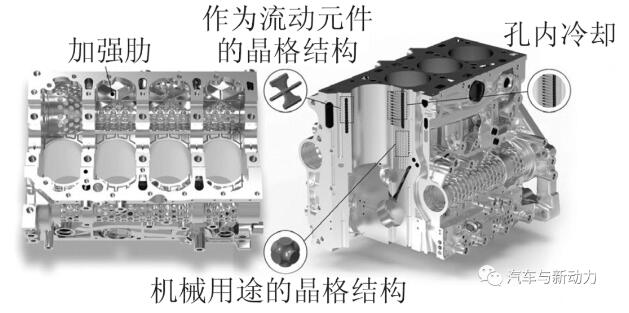

圖2 LeiMot曲軸箱

出于對質量和剛度等方面的考慮，研究人員將參考發動機的深裙式結構設計方案調整為配備有鋁制底板的短裙式結構設計方案。由于采用了鋁制底板，發動機省去了重型鋼制主軸承蓋，同時曲軸箱下半部得到了加固。與帶有鋼制主軸承蓋的同類曲軸箱相比，該設計方案可使整機質量減輕約2 kg。

研究人員通過采用拓撲方法，對組件的主要流動路徑進行了優化分析，并為隔板外部等低應力區域設計出了空腔和晶格結構(圖2)。上述分析為受熱負荷和機械負荷影響下的組件邊界優化過程提供了基礎，研究人員后續將在項目中開展深入研究。

研究人員通過對氣缸蓋和曲軸箱底板的設計方案進行計算驗證，得出了相應的評估結果，該款標準符合系列產品的開發要求。

對于接近極限的輕型設計方案而言，研究人員在設計過程中對材料特性進行了深入了解。由于該款材料有著特殊的微觀結構，通過AM技術生產的部件的機械性能與通過傳統鑄造工藝制成的部件的機械性能之間，存在著顯著差異。因此，研究人員通過樣本研究了AM技術所采用的材料在不同溫度條件下的多項機械性能，并將結果用于計算過程中。

在機械應用中，采用晶格結構(圖2)會大幅增加有限元(FE)模型的復雜性，從而延長了計算時間。因此，在整體模型的計算過程中，研究人員通過簡化的替代元素表示晶格結構，這些替代元素具有與所用晶格結構相同的機械性能。

 5、冷卻

LeiMot研究項目采用了橫流冷卻的概念，其目的是有針對性地對各個氣缸進行冷卻，同時減少冷卻液的流量。由于發動機在冷起動期間的熱慣性較低，所以加熱時間較短。氣缸蓋的各條管道采用了規定的直徑(要道冷卻)，可使冷卻液繞氣門座圈和噴油器軸進行流動(圖3)。冷卻系統所引入的熱量會在高溫點處被直接吸收，并以較高流速進行傳輸。與具有更大容量的水套相比，這些管道的優點是增加了燃燒室板的剛度。為了在采用較少冷卻液的情況下對排氣道區域進行充分冷卻，研究人員在排氣道周圍布置了厚度為5 mm的水套(圖3)。此外，這種設計還能對熱負荷較高的排氣側氣門導管進行充分冷卻。與熱力有限元分析進行對比可知，采用相同的水泵，氣缸蓋燃燒室板的溫度最多可降低40 ℃(圖4)。這意味著該設計方案可以降低水泵的驅動功率，同時還可以縮短暖機時間。即使流經氣缸蓋和曲軸箱的冷卻液總流量減少了40%，其最大壁溫仍遠低于采用傳統水套的參考發動機的壁溫。

圖3 LeiMot水套

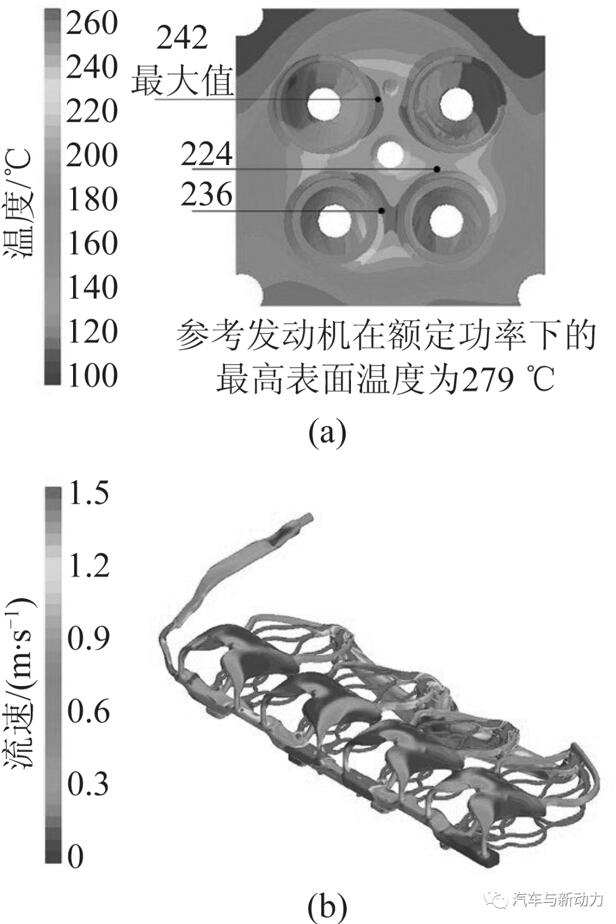

圖4 燃燒室板的溫度分布(a)與氣缸蓋水套內部的流速(b)在額定工況下的流量并未減少

為進一步改善曲軸箱的冷卻性能并使氣缸溫度實現均勻分布，研究人員在缸套間采用了寬2 mm，高3 mm的橢圓形冷卻通道，以此對內孔進行冷卻。此外，水套內部為經過充分優化的晶格結構(圖3)。該結構擴大了傳熱面積，改善了冷卻液流動過程，并提高了氣缸剛度。改善后的缸套冷卻系統可使缸套變形更為均勻，并能相應改善摩擦和漏氣現象。
